Выпускной трубопроводы (корпус подогрев)(1) — HITACHI EH3500AC2

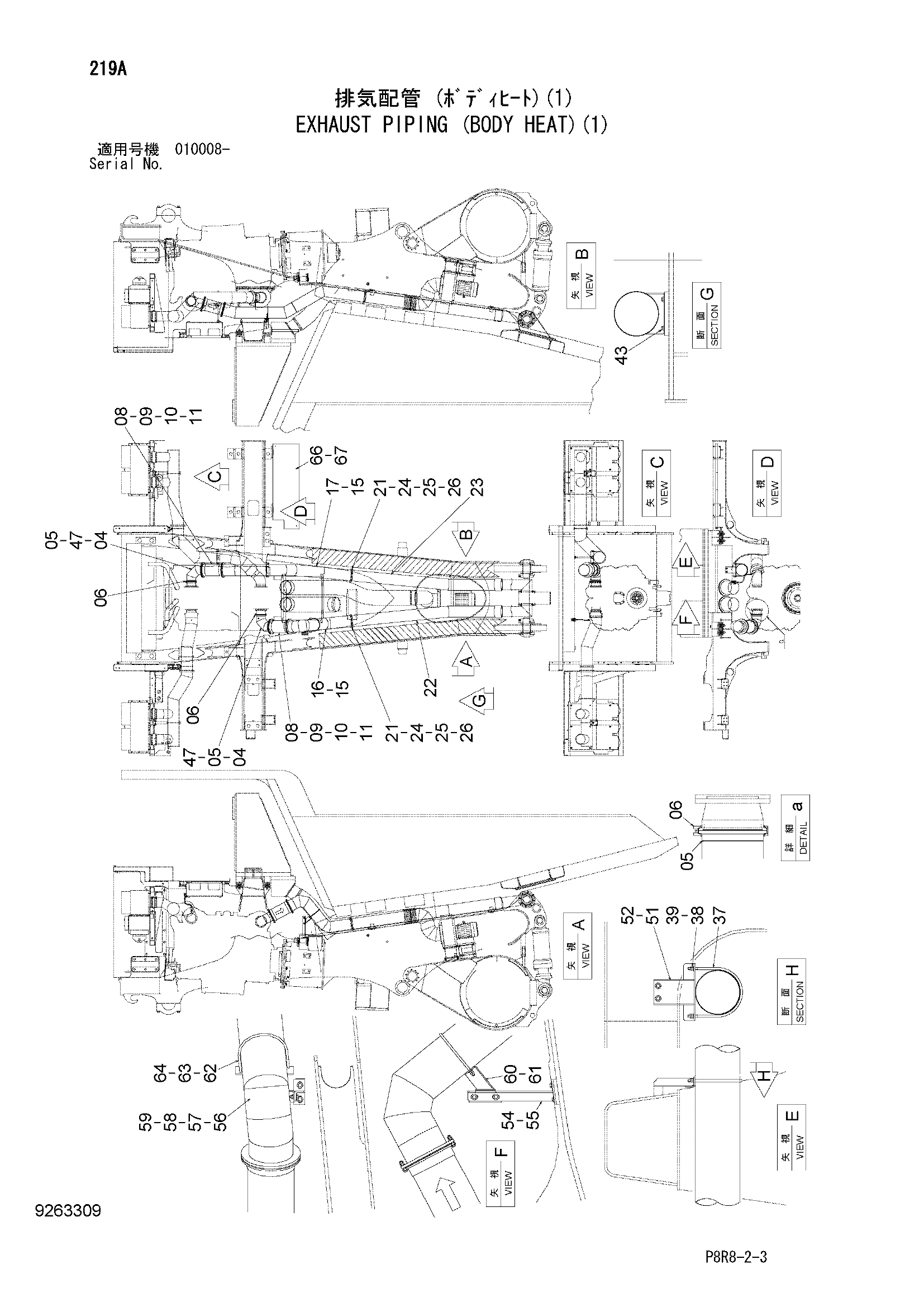

Заводская схема «Выпускной трубопроводы (корпус подогрев)(1)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	4638994	Прокладка	2
05	8104794	Трубка	2
06	4654894	Лента	2
08	4639711	Трубка	2
09	J271260	Болт с шайбой	24
09A	J901260	Болт	1
09B	J222012	Шайба	1
10	J222012	Шайба	24
11	M520012	Гайка	48
15	4638994	Прокладка	2
16	7050590	Трубка	1
17	8104545	Трубка	1
21	4652437	Прокладка	2
22	8104546	Трубка	1
23	8104547	Трубка	1
24	J271260	Болт с шайбой	8
24A	J901260	Болт	1
24B	J222012	Шайба	1
25	J222012	Шайба	8
26	M520012	Гайка	16
37	4638991	U-образный болт	1
38	A590112	Плоская шайба	2
39	J950012	Гайка	4
43	J281225	Болт с шайбой	16
43A	J901225	Болт	1
43B	4249324	Шайба	1
47	94-2021	Пробка	2
51	9769395	Кронштейн	1
52	J281225	Болт с шайбой	2
52A	J901225	Болт	1
52B	4249324	Шайба	1
54	9769232	Кронштейн	1
55	J281230	Болт с шайбой	2
55A	J901230	Болт	1
55B	4249324	Шайба	1
56	8116980	Кронштейн	1
57	J281240	Болт с шайбой	4
57A	J901240	Болт	1
57B	4249324	Шайба	1
58	J222012	Шайба	2
59	J950012	Гайка	2
60	8116979	Кронштейн	1
61	J281235	Болт с шайбой	4
61A	J901235	Болт	1
61B	4249324	Шайба	1
62	4638991	U-образный болт	1
63	J222012	Шайба	2
64	J950012	Гайка	4
66	7056427	Защитный кожух	1
67	J281235	Болт с шайбой	8
67A	J901235	Болт	1
67B	4249324	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
