Кондиционер. трубопроводы — HITACHI EH3500AC2

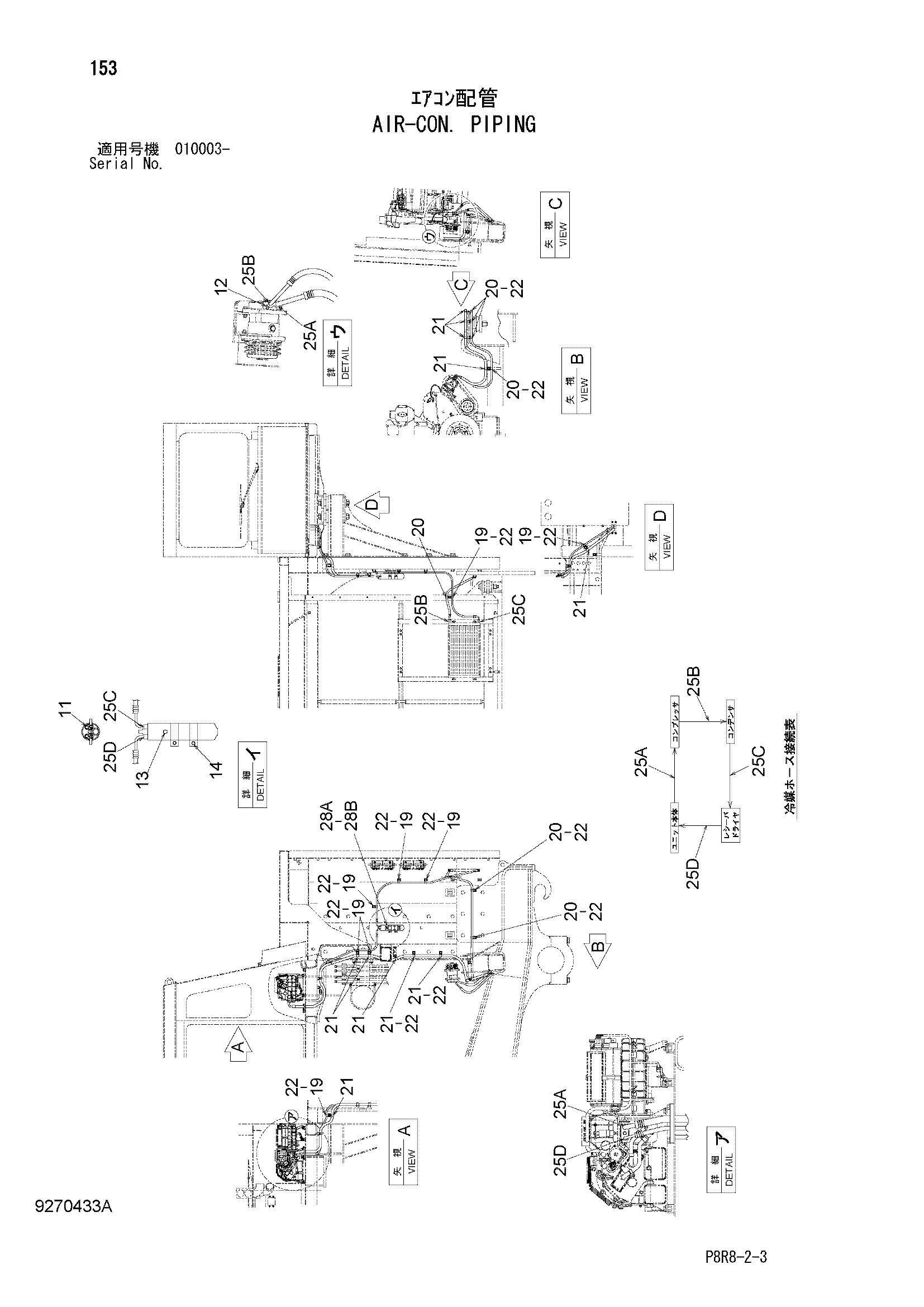

Заводская схема «Кондиционер. трубопроводы» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | J260625 | Болт с шайбой | 2 |
| 11A | J900625 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 12 | J260825 | Болт с шайбой | 2 |
| 12A | J900825 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | J260812 | Болт с шайбой | 2 |
| 13A | J900812 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | J260620 | Болт с шайбой | 2 |
| 14A | J900620 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 19 | 4190275 | Зажим | 8 |
| 20 | 4190273 | Зажим | 7 |
| 21 | 4190263 | Зажим | 11 |
| 22 | J271025 | Болт с шайбой | 16 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4683221 | Шланг радиатора | 1 |
| 25A | 4649306 | Шланг радиатора | 1 |
| 25B | 4649307 | Шланг радиатора | 1 |
| 25C | 4649309 | Шланг радиатора | 1 |
| 25D | 4649308 | Шланг радиатора | 1 |
| 28 | 4683227 | Бак ликуид | 1 |
| 28A | 4644650 | Бак ликуид | 1 |
| 28B | 4644651 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
