Гидроцилиндр. подвеска (передний) — HITACHI EH3500AC2

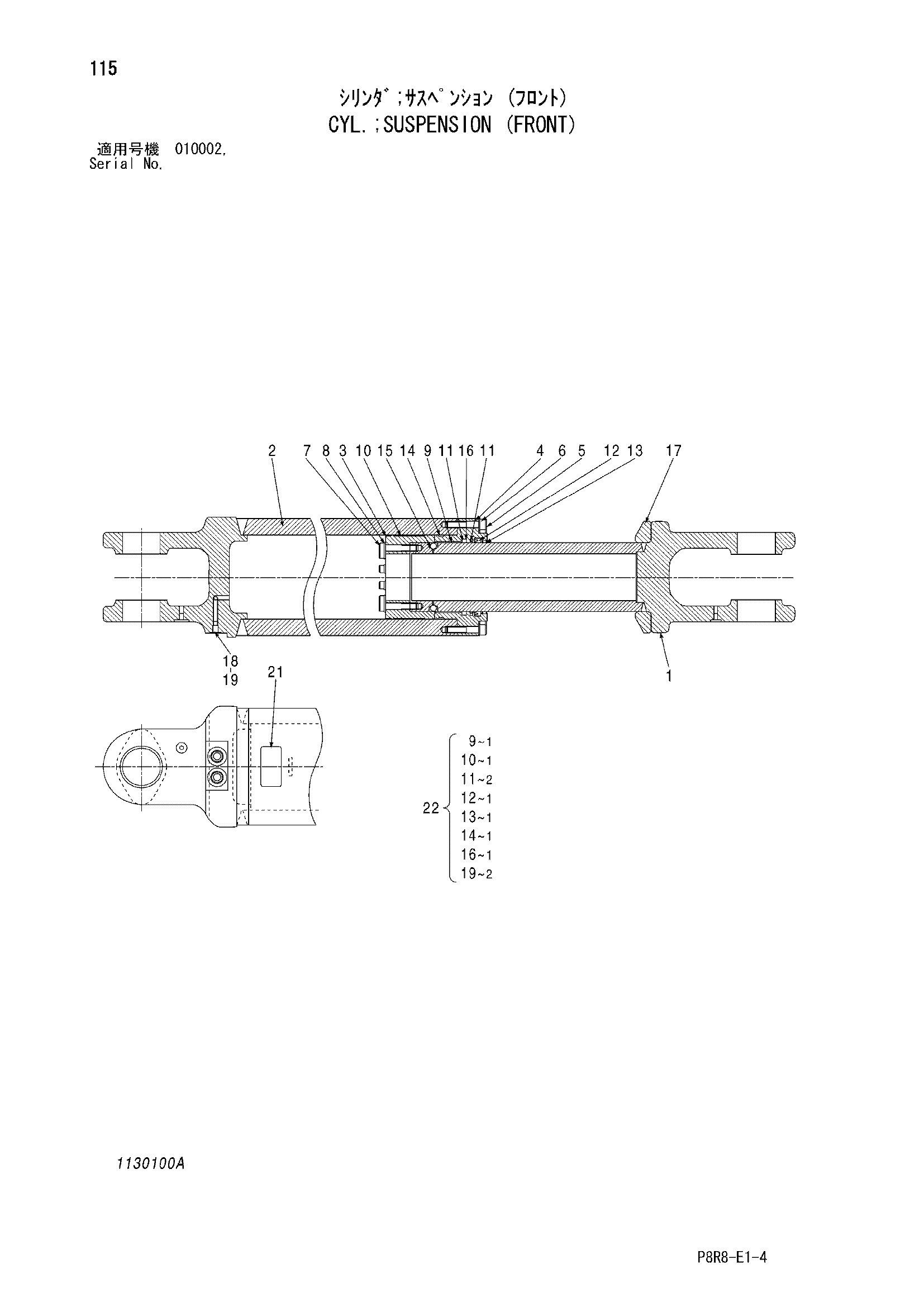

Заводская схема «Гидроцилиндр. подвеска (передний)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4653883 | Подвеска (передний) | 1 | |
| 1 | 1130101 | Шток поршня | 1 |
| 2 | 1130102 | Труба гидроцилиндра | 1 |
| 3 | 1130103 | Направляющая поршень | 1 |
| 4 | 1130104 | Направляющая | 1 |
| 5 | 1130105 | Колпачок винт | 18 |
| 6 | 1130008 | Шайба | 18 |
| 7 | 1130032 | Болт | 12 |
| 8 | 1130106 | Шайба | 12 |
| 15 | 1130113 | Шарик | 1 |
| 17 | 1130115 | Амортизатор | 1 |
| 18 | 1130116 | Пробка | 2 |
| 21 | 1130119 | Информационная табличка | 1 |
| 22 | 4702148 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
