Аккумлатор — HITACHI EH3500AC2

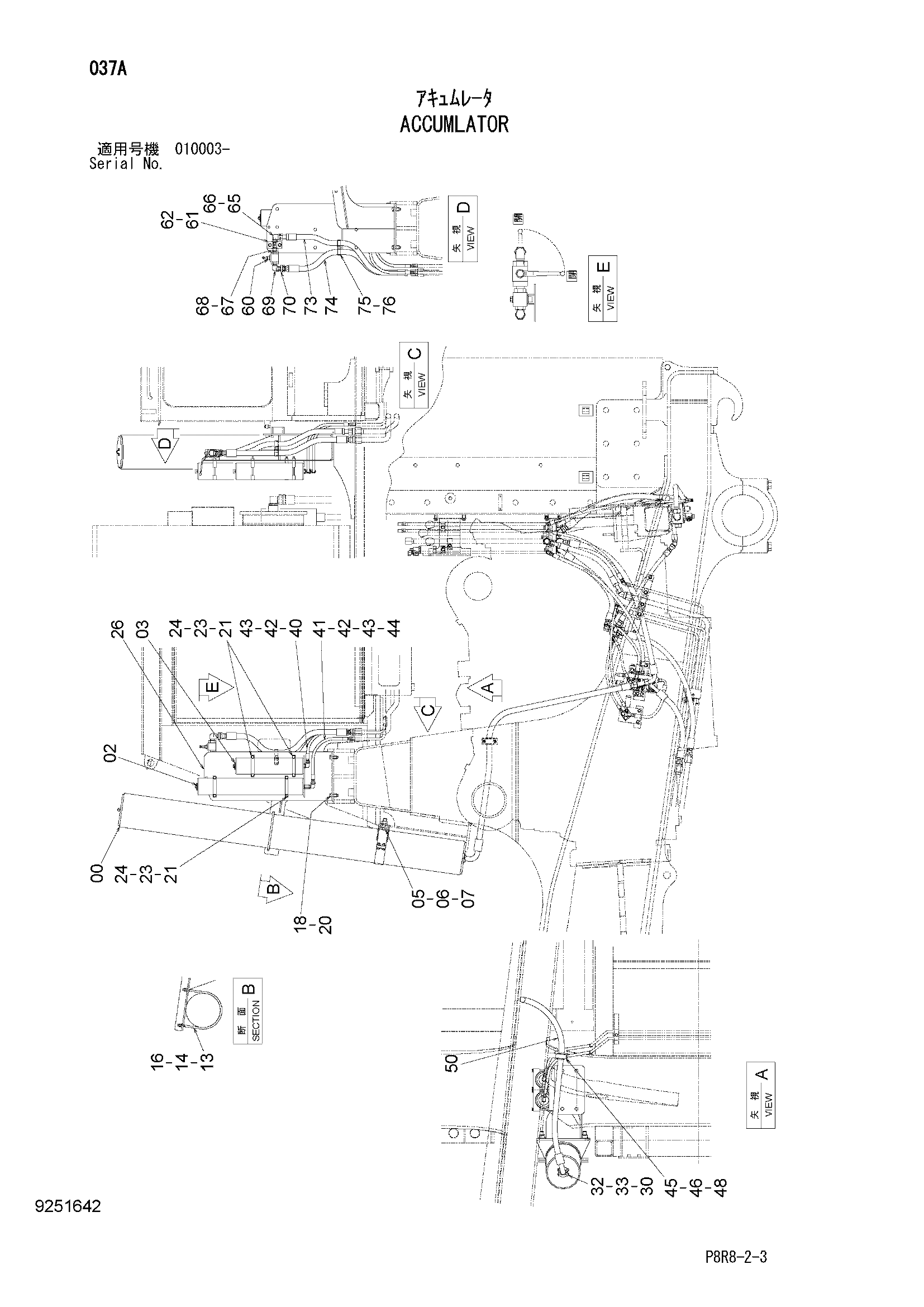

Заводская схема «Аккумлатор» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4639729	Гидроаккумулятор	1
02	4639750	Гидроаккумулятор	1
03	4639751	Гидроаккумулятор	1
05	J922470	Болт	2
06	J950024	Гайка	2
07	J222024	Шайба	4
13	4640069	U-образный болт	1
14	J950012	Гайка	4
16	J222012	Шайба	2
18	J901650	Болт	4
20	J222016	Шайба	4
21	4640019	Пластина	8
23	A590110	Плоская шайба	8
24	J901011	Болт	8
26	8106220	Кронштейн	1
30	M341030	Болт с внутренним шестигранником	4
32	4024049	Разъёмный фланец	2
33	4508805	Уплотнительное кольцо	1
40	4302004	Шланг	1
41	4653754	Шланг	1
42	4252813	Угловой штуцер	2
42A	4506418	Уплотнительное кольцо	1
43	4138928	Уплотнительное кольцо	2
44	4406267	Переходник	1
44A	4506418	Уплотнительное кольцо	1
45	4253455	Втулка	1
46	4189932	Хомут	1
48	J271000	Болт с шайбой	2
48A	J901000	Болт	1
48B	J222010	Шайба	1
50	4668610	Шланг	1
60	4677921	Запорный клапан	1
61	4679334	Блок коллектор	1
62	J271070	Болт с шайбой	2
62A	J901070	Болт	1
62B	J222010	Шайба	1
65	4205391	Угловой штуцер	1
65A	4506424	Уплотнительное кольцо	1
66	4187328	Уплотнительное кольцо	2
67	4331875	Адаптер	1
68	4506424	Уплотнительное кольцо	1
69	94-0633	Угловой штуцер	1
70	4345489	Адаптер	1
73	4637999 замена: 4701284	Шланг	1
73	4701284	Шланг	1
74	4668612 замена: 4701285	Шланг	1
74	4701285	Шланг	1
75	4190291	Зажим	2
76	J271025	Болт с шайбой	1
76A	J901025	Болт	1
76B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
