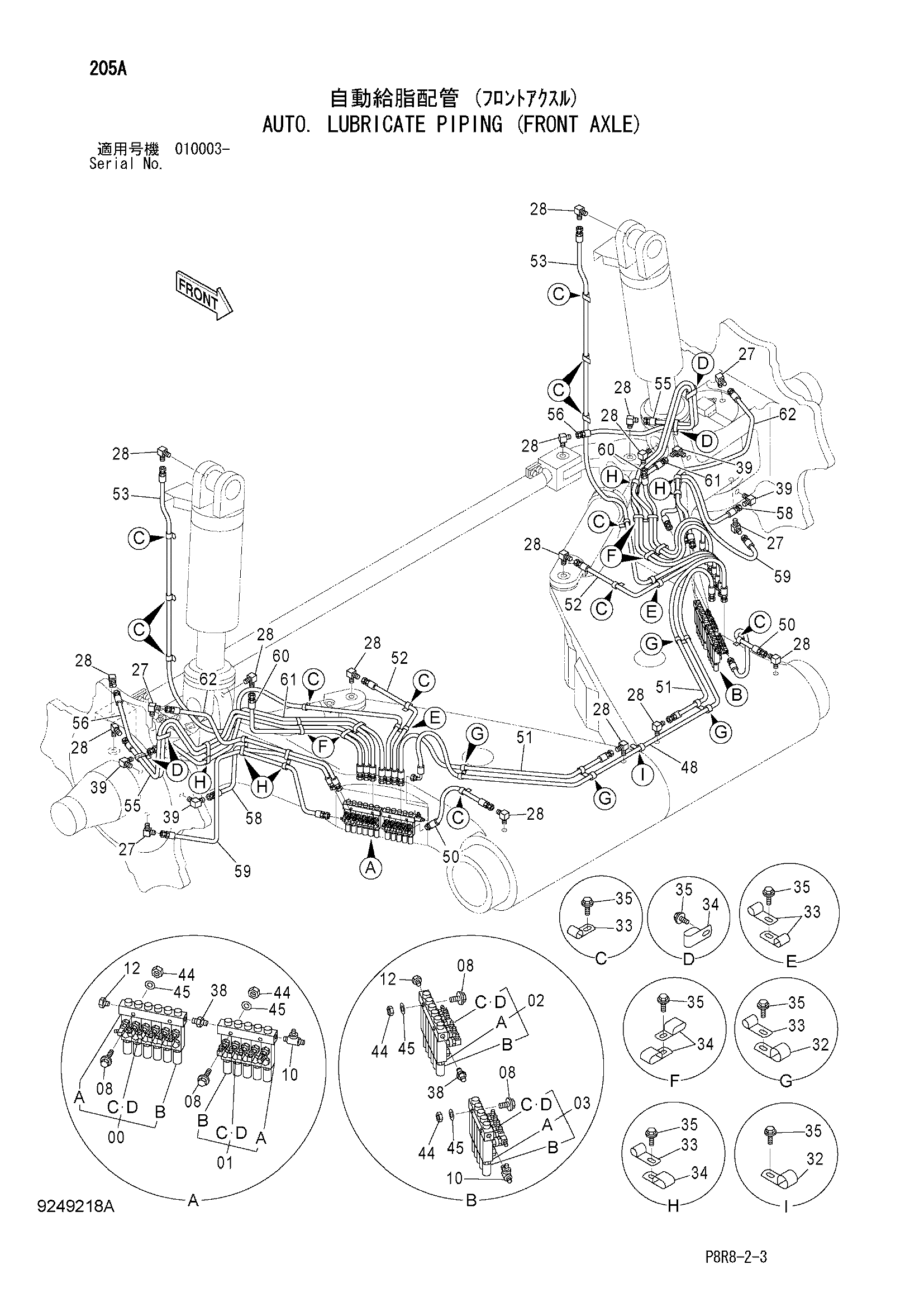

Автоматический. трубопроводы системы смазки (передний мост) — HITACHI EH3500AC2

Заводская схема «Автоматический. трубопроводы системы смазки (передний мост)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4635271	Клапан	1
00A	4182051	Клапан	6
00B	4724219	Колпачок	6
00C	4658643	Угловой штуцер	6
00D	4658642	Адаптер	6
01	4635272	Клапан	1
01A	4182051	Клапан	5
01B	4724219	Колпачок	5
01C	4658643	Угловой штуцер	5
01D	4658642	Адаптер	5
02	4635273	Клапан	1
02A	4182051	Клапан	6
02B	4724219	Колпачок	6
02C	4658643	Угловой штуцер	6
02D	4658642	Адаптер	6
03	4635274	Клапан	1
03A	4182051	Клапан	5
03B	4724219	Колпачок	5
03C	4658643	Угловой штуцер	5
03D	4658642	Адаптер	5
08	J260850	Болт с шайбой	8
08A	J900850	Болт	1
08B	A590108	Плоская шайба	1
10	4638698	Тройник	2
12	4633053	Пробка	2
27	4154655	Угловой штуцер	4
28	4154656	Угловой штуцер	18
31	4055311	Ленточный зажим	4
32	4190263	Зажим	4
32	4190263	Зажим	5
33	4190272	Зажим	24
34	4208479	Зажим	16
35	J271025	Болт с шайбой	28
35A	J901025	Болт	1
35B	J222010	Шайба	1
35	J271025	Болт с шайбой	29
35A	J901025	Болт	1
35B	J222010	Шайба	1
38	4658644	Адаптер	2
39	4298746	Угловой штуцер	4
44	J950008	Гайка	8
45	A590108	Плоская шайба	8
48	4659161	Шланг	1
50	4621232	Шланг	2
51	4605046	Шланг	2
52	4269804	Шланг	2
53	4627828	Шланг	2
55	4658382	Шланг	2
55	4658382	Шланг	2
56	4658387	Шланг	2
56	4658387	Шланг	2
58	4269802	Шланг	2
59	4269808	Шланг	2
59	4408485	Шланг	2
60	4249352	Шланг	2
61	4661782	Шланг	2
62	4298736	Шланг	2
63	4133527	Защитный кожух	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
