Гидромотор детали — HITACHI EH3500AC2

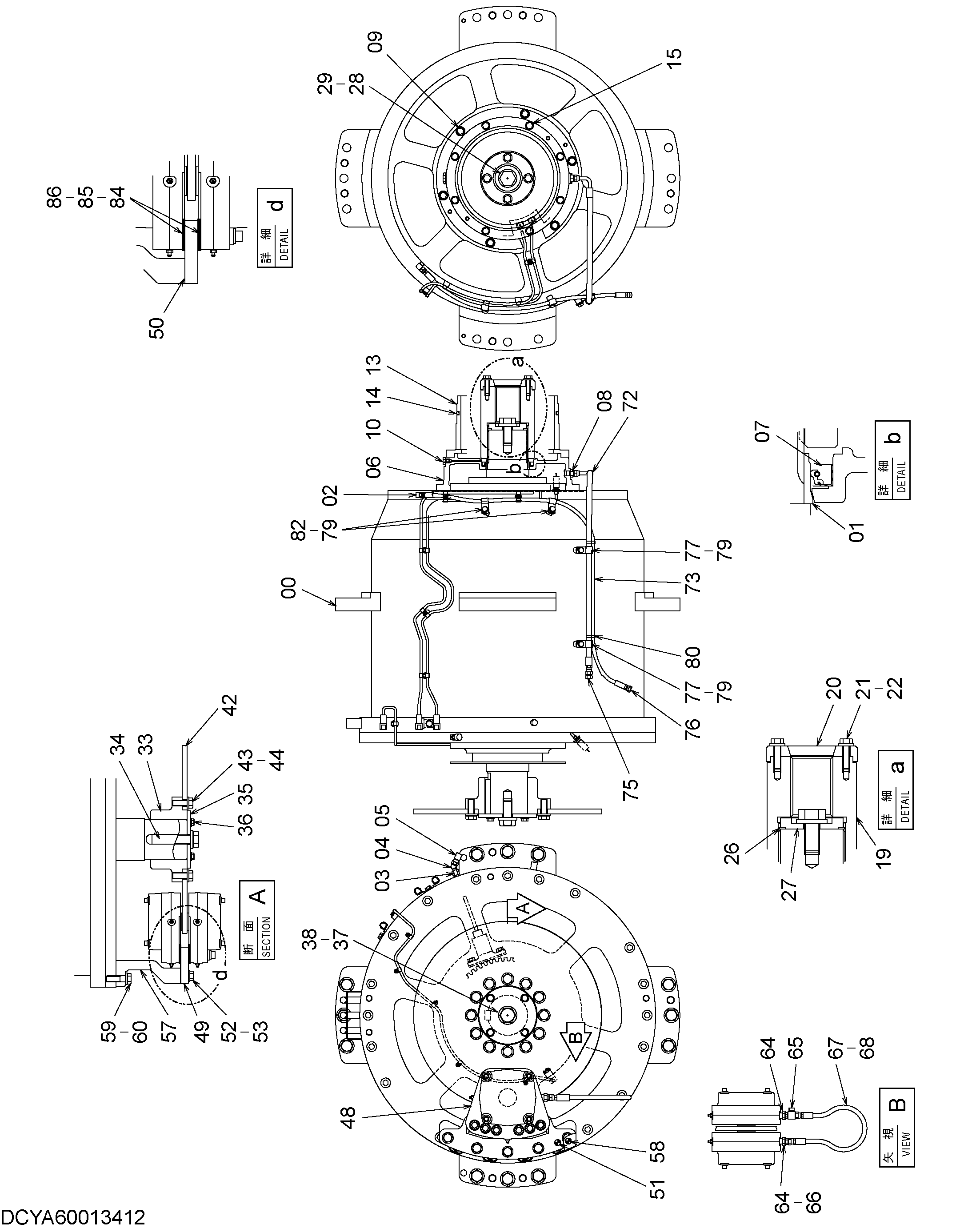

Заводская схема «Гидромотор детали» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60013449 | Гидромотор | 1 |
| 01 | 3105190 | Втулка | 1 |
| 02 | 4154656 | Угловой штуцер | 1 |
| 03 | 4133999 | Переходник S | 1 |
| 04 | 4154655 | Угловой штуцер | 1 |
| 05 | 4177307 | Унион | 1 |
| 06 | YA00019436 | Фиксатор | 1 |
| 07 | 4636004 | Масляное уплотнение | 1 |
| 08 | A852133 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | J271240 | Болт с шайбой | 6 |
| 09A | J901240 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | A885002 | Пробка | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 8099847 | Держатель | 1 |
| 14 | 4153191 | Уплотнительное кольцо | 1 |
| 15 | J271245 | Болт с шайбой | 8 |
| 15A | J901245 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 19 | 2052255 | Муфта вал | 1 |
| 20 | 4639416 | Направляющая | 1 |
| 21 | J921450 | Болт | 4 |
| 22 | J222014 | Шайба | 4 |
| 26 | 991734 | Стопорное кольцо | 1 |
| 27 | 4635857 | Проставка | 1 |
| 28 | J833065 | Болт | 1 |
| 29 | J222030 | Шайба | 1 |
| 33 | 3104572 | HUB | 1 |
| 34 | 4634520 | Шпонка | 1 |
| 35 | 4634408 | Пластина | 1 |
| 36 | J271235 | Болт с шайбой | 4 |
| 36A | J901235 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | J833065 | Болт | 1 |
| 38 | J222030 | Шайба | 1 |
| 42 | 3111468 | Дисковый дривинг | 1 |
| 43 | J932055 | Болт | 12 |
| 44 | J222020 | Шайба | 12 |
| 48 | 4633043 | Тормоз | 1 |
| 49 | 3111466 | Пластина | 1 |
| 50 | 3111467 | Регулировочная шайба | 4 |
| 51 | 4673053 | Установочный штифт | 1 |
| 52 | J931860 | Болт | 5 |
| 53 | J222018 | Шайба | 5 |
| 57 | 3111465 | Кронштейн | 1 |
| 58 | 4673053 | Установочный штифт | 1 |
| 59 | J932070 | Болт | 4 |
| 60 | 4655528 | Шайба | 4 |
| 64 | 4674559 | Разъём S | 2 |
| 65 | 4308949 | Тройник | 1 |
| 65A | 4510185 | Уплотнительное кольцо | 1 |
| 66 | 4187185 | Адаптер | 1 |
| 66A | 4510185 | Уплотнительное кольцо | 1 |
| 67 | 4641683 | Шланг | 1 |
| 68 | 4154235 | Уплотнительное кольцо | 2 |
| 72 | 4689828 | Шланг | 1 |
| 73 | 4486004 | Шланг | 1 |
| 75 | 4222076 | Пробка | 1 |
| 76 | 4222075 | Пробка | 1 |
| 77 | 4190273 | Зажим | 2 |
| 79 | J271025 | Болт с шайбой | 4 |
| 79A | J901025 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
| 80 | 4055311 | Ленточный зажим | 2 |
| 82 | 4190275 | Зажим | 2 |
| 84 | 3120212 | Регулировочная шайба | 6 |
| 85 | 3120213 | Регулировочная шайба | 2 |
| 86 | 3120214 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
