Воздушный впускной трубопроводы — HITACHI EH3500AC2

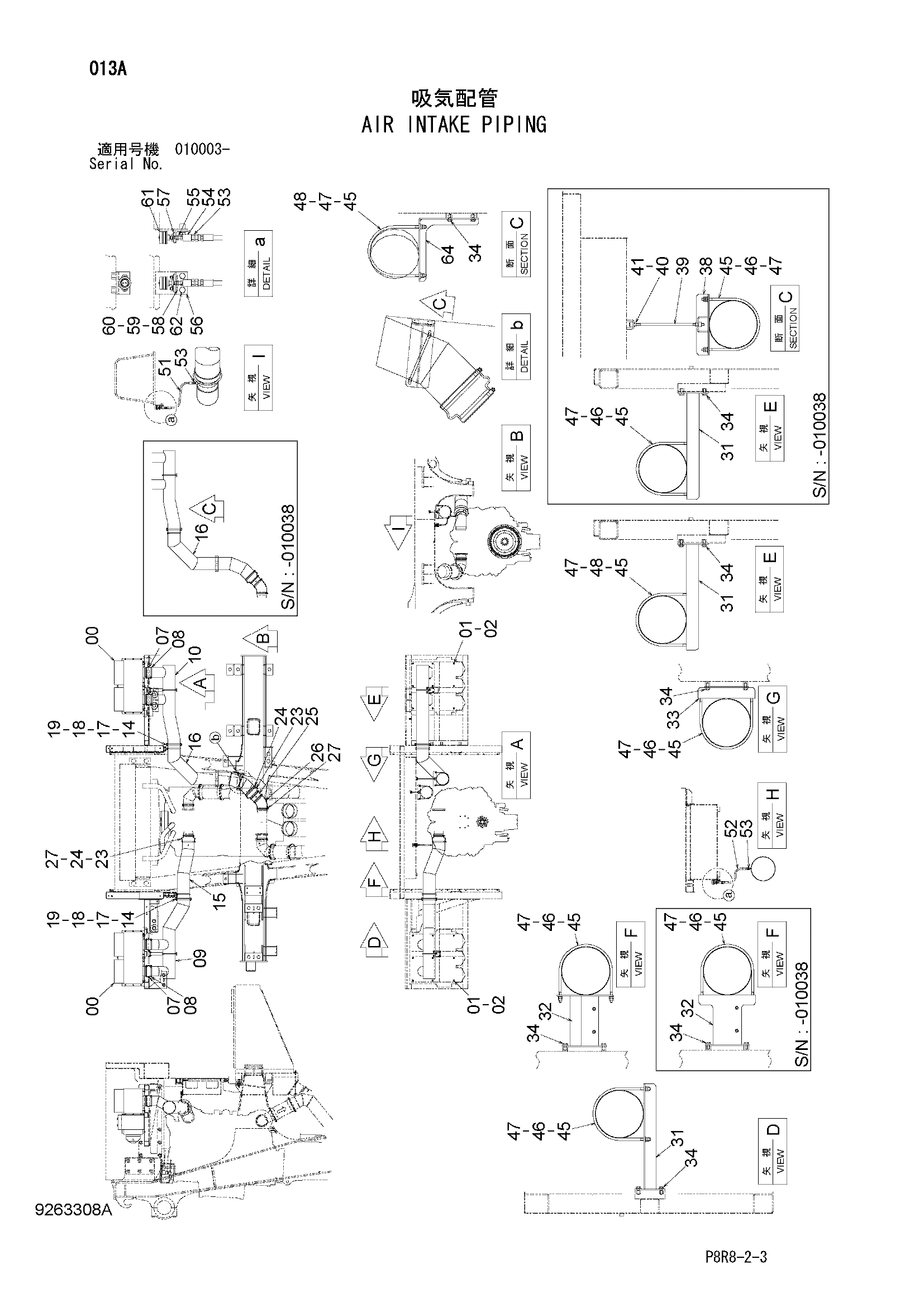

Заводская схема «Воздушный впускной трубопроводы» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4653049 | Фильтр воздушный | 2 |
| 00A | 4331920 | Элемент (наружный) | 2 |
| 00B | 4331923 | Элемент (внутренний) | 2 |
| 01 | 4305422 | Болт | 18 |
| 02 | J222016 | Шайба | 18 |
| 07 | 4348920 | Резиновый шланг | 4 |
| 08 | 4282501 | Хомут шланга | 8 |
| 09 | 8104548 | Трубка | 1 |
| 10 | 8104550 | Трубка | 1 |
| 14 | A810270 | Уплотнительное кольцо | 2 |
| 15 | 8104549 | Трубка | 1 |
| 16 | 8104551 | Трубка | 1 |
| 17 | J271250 | Болт с шайбой | 8 |
| 17A | J901250 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J222012 | Шайба | 8 |
| 19 | J950012 | Гайка | 8 |
| 23 | 4653180 | Резиновый шланг | 2 |
| 24 | 4653370 | Хомут шланга | 2 |
| 25 | 9765969 | Трубка | 1 |
| 26 | 4653183 замена: 3111065 | Резиновый шланг | 1 |
| 26 | 3111065 | Резиновый шланг | 1 |
| 27 | 4282501 | Хомут шланга | 4 |
| 31 | 8104578 | Кронштейн | 2 |
| 32 | 8104574 | Кронштейн | 1 |
| 32 | 8123766 | Кронштейн | 1 |
| 33 | 8104577 | Кронштейн | 1 |
| 34 | J271230 | Болт с шайбой | 16 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 38 | 9766053 | Кронштейн | 1 |
| 39 | 4653177 | Штанга винт | 1 |
| 40 | J950012 | Гайка | 3 |
| 41 | J222012 | Шайба | 3 |
| 45 | 4638991 | U-образный болт | 5 |
| 46 | A590112 | Плоская шайба | 10 |
| 46 | A590112 | Плоская шайба | 4 |
| 47 | J950012 | Гайка | 20 |
| 48 | 449490 | Плоская шайба | 6 |
| 51 | 4639678 | Шланг | 1 |
| 52 | 4652525 | Шланг | 1 |
| 53 | 94-1301 | Адаптер | 4 |
| 54 | 4060162 | Адаптер | 2 |
| 55 | 4255811 | Адаптер | 2 |
| 56 | 4192813 | Кронштейн | 2 |
| 57 | 4205425 | Фланец | 2 |
| 58 | J260620 | Болт с шайбой | 4 |
| 58A | J900620 | Болт | 1 |
| 58B | A590106 | Плоская шайба | 1 |
| 59 | A590106 | Плоская шайба | 4 |
| 60 | M500605 | Гайка | 4 |
| 61 | 4419601 | Индикатор | 2 |
| 62 | J271025 | Болт с шайбой | 4 |
| 62A | J901025 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 64 | 8116130 | Кронштейн | 1 |
| 65 | J271230 | Болт с шайбой | 4 |
| 65A | J901230 | Болт | 1 |
| 65B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
