Рулевое управление колумн — HITACHI EH3500AC2

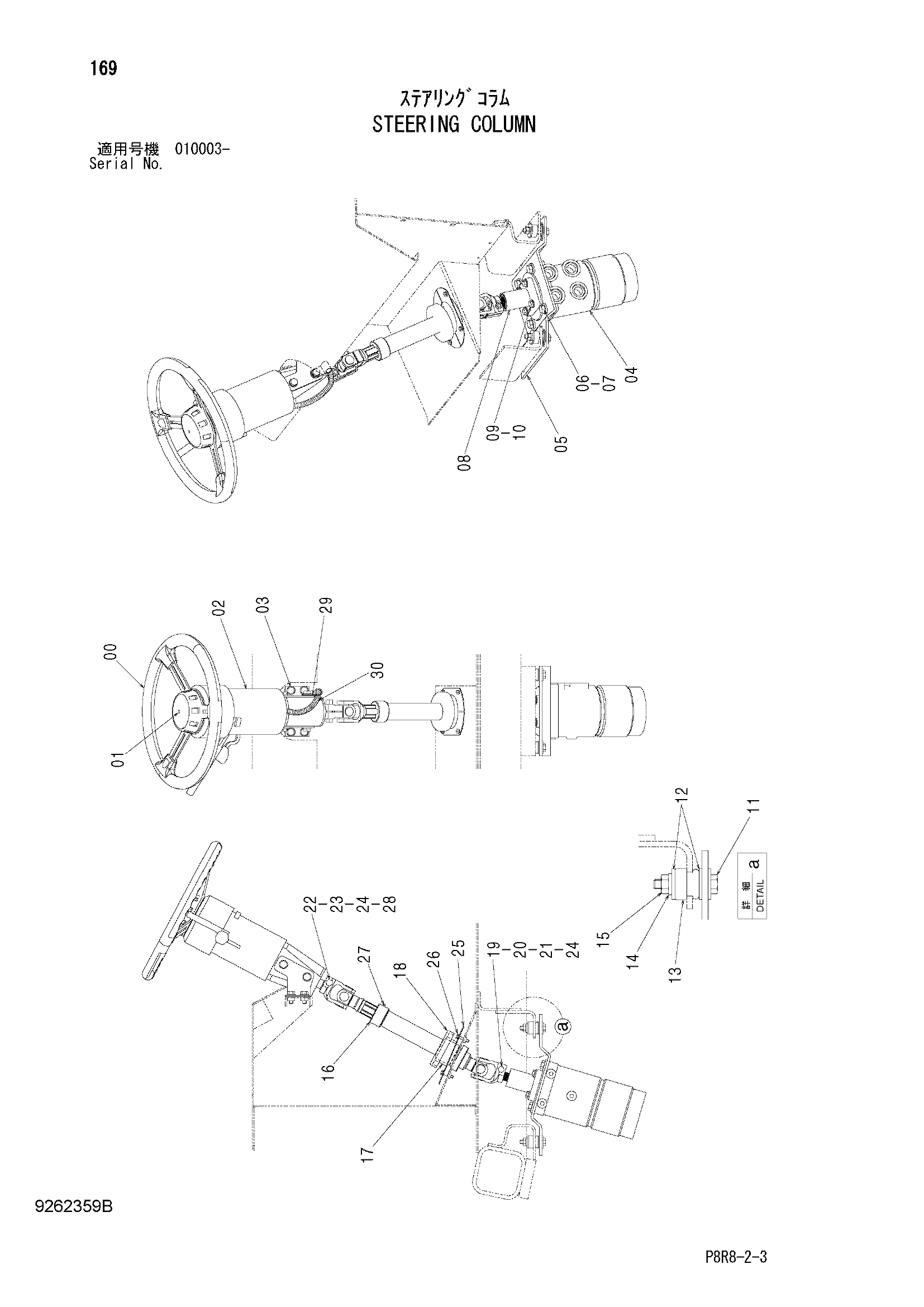

Заводская схема «Рулевое управление колумн» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4642111 | Колесо рулевое управление | 1 |
| 01 | 4642109 | Звуковой сигнал | 1 |
| 02 | 4633451 | Колумн рулевое управление | 1 |
| 03 | J271025 | Болт с шайбой | 4 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4652431 | Клапан рулевого управления | 1 |
| 05 | 4641179 | Кронштейн | 1 |
| 06 | 4655155 | Болт | 4 |
| 07 | J222014 | Шайба | 4 |
| 08 | 4633452 | Вал | 1 |
| 09 | 4636918 | Болт | 4 |
| 10 | J222010 | Шайба | 4 |
| 11 | J281060 | Болт с шайбой | 4 |
| 11A | J901060 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | J217083 | Шайба | 8 |
| 13 | 4633445 | Крепление | 4 |
| 14 | J222010 | Шайба | 4 |
| 15 | J950010 | Гайка | 4 |
| 16 | 4633450 | Вал привод | 1 |
| 17 | 4642114 | Защитный чехол | 1 |
| 18 | 4642113 | Крышка | 1 |
| 19 | 4716451 | Болт | 1 |
| 20 | 4030364 | Гайка | 1 |
| 21 | J222008 | Шайба | 1 |
| 22 | 4716452 | Болт | 1 |
| 23 | M660010 | U-образная гайка | 1 |
| 24 | J222010 | Шайба | 2 |
| 25 | 4638208 | Пластина | 2 |
| 26 | J260630 | Болт с шайбой | 4 |
| 26A | J900630 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 27 | 94-2011 | Пробка | 1 |
| 28 | J222012 | Шайба | 1 |
| 29 | 4190272 | Зажим | 1 |
| 30 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
