Радиатор — HITACHI EH3500AC2

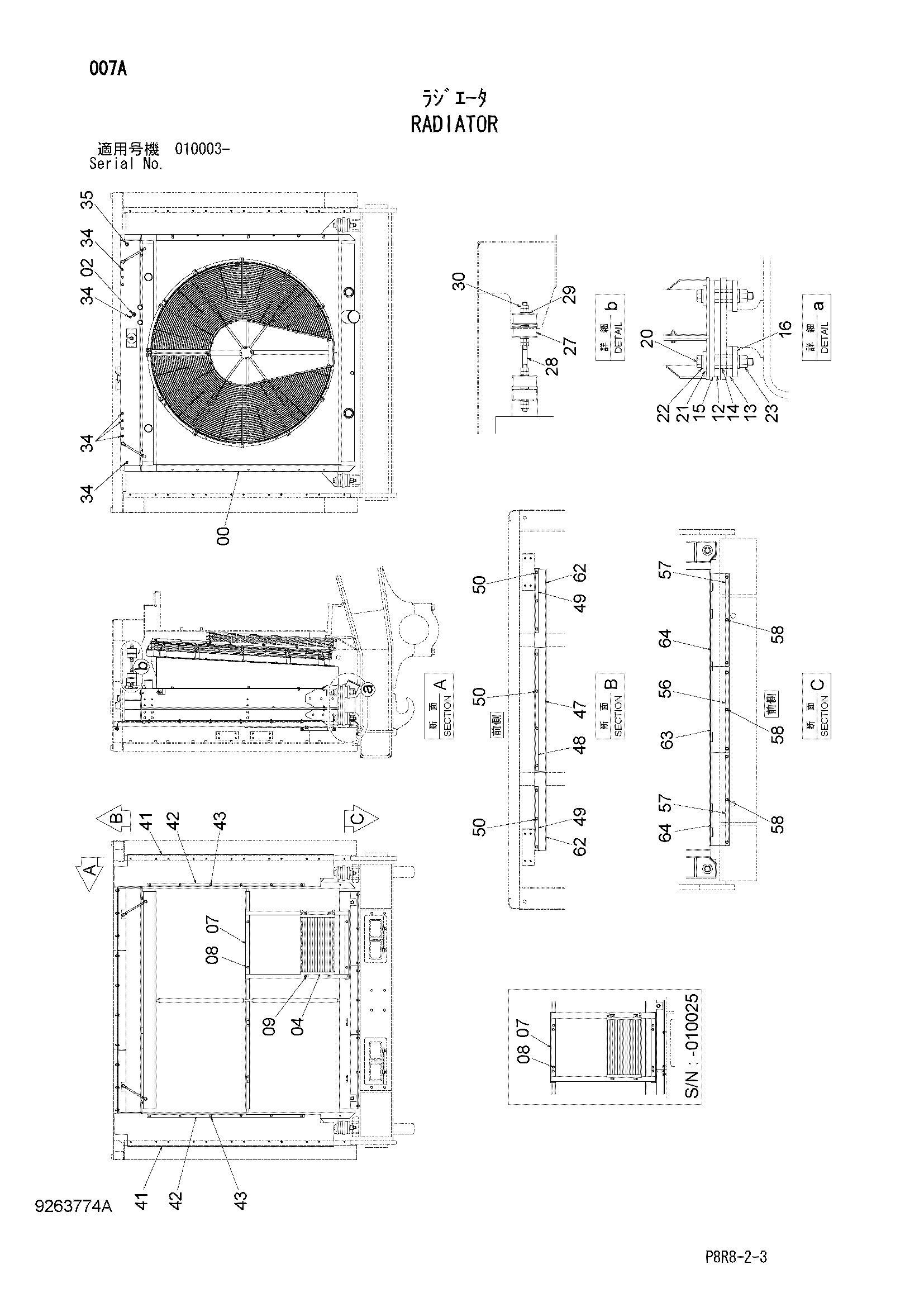

Заводская схема «Радиатор» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4644593	Радиатор	1
02	4662935	Датчик уровень	1
04	4644649	Конденсатор	1
07	7050491	Кронштейн	1
07	7058822	Кронштейн	1
08	J271025	Болт с шайбой	8
08A	J901025	Болт	1
08B	J222010	Шайба	1
08	J271025	Болт с шайбой	4
08A	J901025	Болт	1
08B	J222010	Шайба	1
09	J271030	Болт с шайбой	4
09A	J901030	Болт	1
09B	J222010	Шайба	1
12	4652152	Пластина резиновый	2
13	4652154	Пластина резиновый	4
14	4187250	Проставка	4
15	4653709	Пластина	2
16	4653710	Пластина	4
20	J932716	Болт	4
21	4652161	Шайба	4
22	J222027	Шайба	8
23	M662027	U-образная гайка	4
27	4647655	Амортизатор резиновый	4
28	4653822	Штанга винт	1
29	A590118	Плоская шайба	4
30	J950018	Гайка	8
34	94-2023	Пробка	6
35	94-2025	Пробка	1
41	4654550	Резиновая прокладка	2
42	4638207	Штанга	2
43	J271030	Болт с шайбой	12
43A	J901030	Болт	1
43B	J222010	Шайба	1
47	4654569	Резиновая прокладка	1
48	4653280	Штанга	1
49	4654573	Штанга	2
50	J271030	Болт с шайбой	10
50A	J901030	Болт	1
50B	J222010	Шайба	1
56	4654588	Штанга	1
57	4654587	Штанга	2
58	J271025	Болт с шайбой	9
58A	J901025	Болт	1
58B	J222010	Шайба	1
62	4655224	Резиновая прокладка	2
63	4655225	Резиновая прокладка	1
64	4655227	Резиновая прокладка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
