Клемма короб — HITACHI EH3500AC2

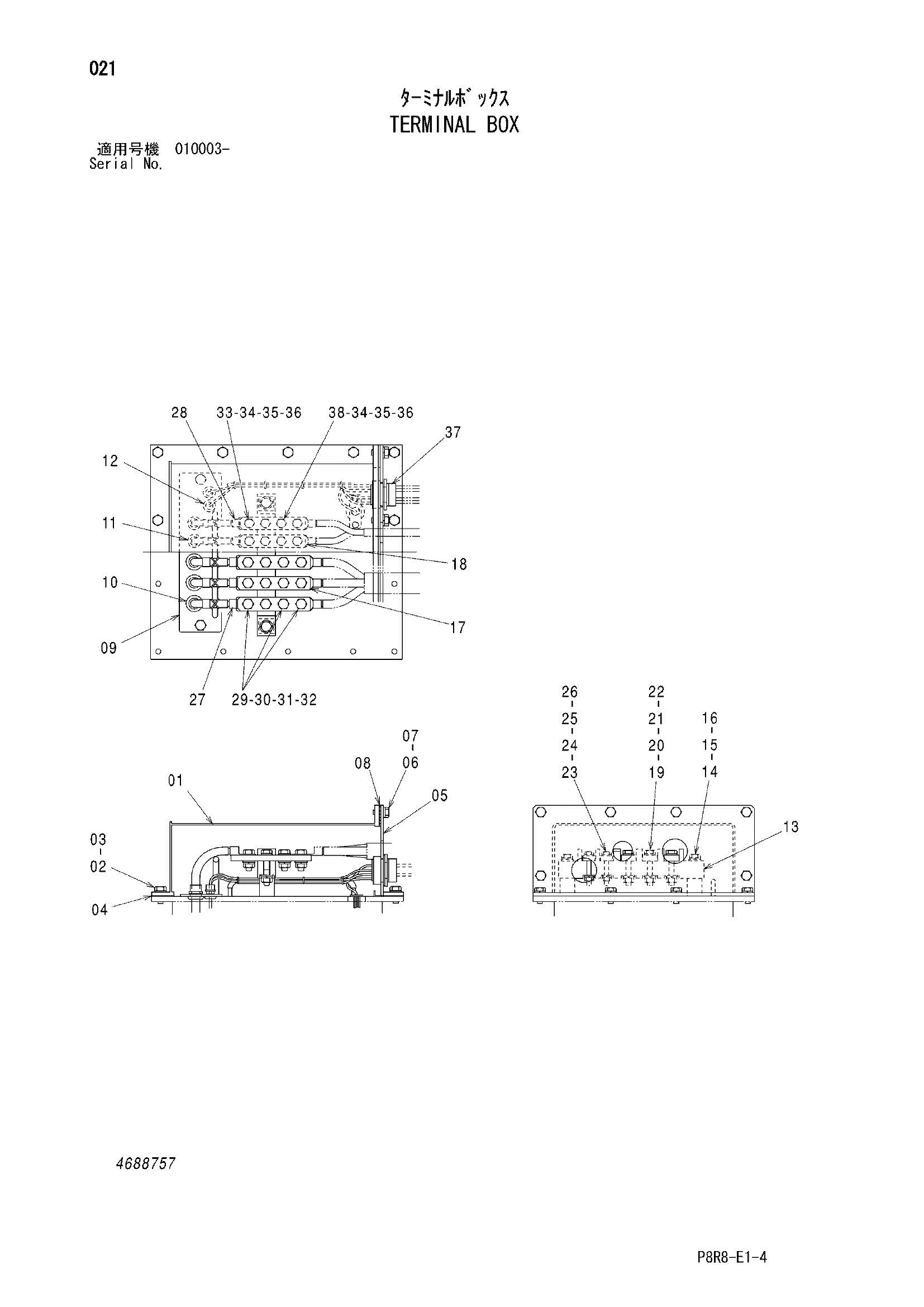

Заводская схема «Клемма короб» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4688757 | Клемма короб | 1 | |
| 01 | 4688953 | Крышка | 1 |
| 02 | J901020 | Болт | 10 |
| 03 | A590910 | Пружинная шайба | 10 |
| 04 | 4688954 | Прокладка | 1 |
| 05 | 4688955 | Стойка | 1 |
| 06 | J901020 | Болт | 10 |
| 07 | A590910 | Пружинная шайба | 10 |
| 08 | 4688956 | Прокладка | 1 |
| 09 | 4688957 | Пластина | 1 |
| 10 | 4688958 | Втулка | 3 |
| 11 | 4688959 | Втулка | 4 |
| 12 | 4688960 | Втулка | 2 |
| 13 | 4688961 | Пластина | 1 |
| 14 | J901055 | Болт | 2 |
| 15 | A590110 | Плоская шайба | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | 4688962 | Контактор | 3 |
| 18 | 4688963 | Контактор | 2 |
| 19 | J901270 | Болт | 3 |
| 20 | A590112 | Плоская шайба | 6 |
| 21 | A590912 | Пружинная шайба | 3 |
| 22 | J950012 | Гайка | 3 |
| 23 | J900816 | Болт | 2 |
| 24 | A590108 | Плоская шайба | 2 |
| 25 | A590908 | Пружинная шайба | 2 |
| 26 | J950008 | Гайка | 2 |
| 27 | 4688964 | Клемма | 3 |
| 28 | 4688965 | Клемма | 4 |
| 29 | J901030 | Болт | 9 |
| 30 | A590110 | Плоская шайба | 9 |
| 31 | A590910 | Пружинная шайба | 9 |
| 32 | J950010 | Гайка | 9 |
| 33 | J900830 | Болт | 2 |
| 34 | A590108 | Плоская шайба | 6 |
| 35 | A590908 | Пружинная шайба | 6 |
| 36 | J950008 | Гайка | 6 |
| 37 | 4688966 | Контактор | 1 |
| 38 | J900825 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
