Воркинг фонарь — HITACHI EH3500AC2

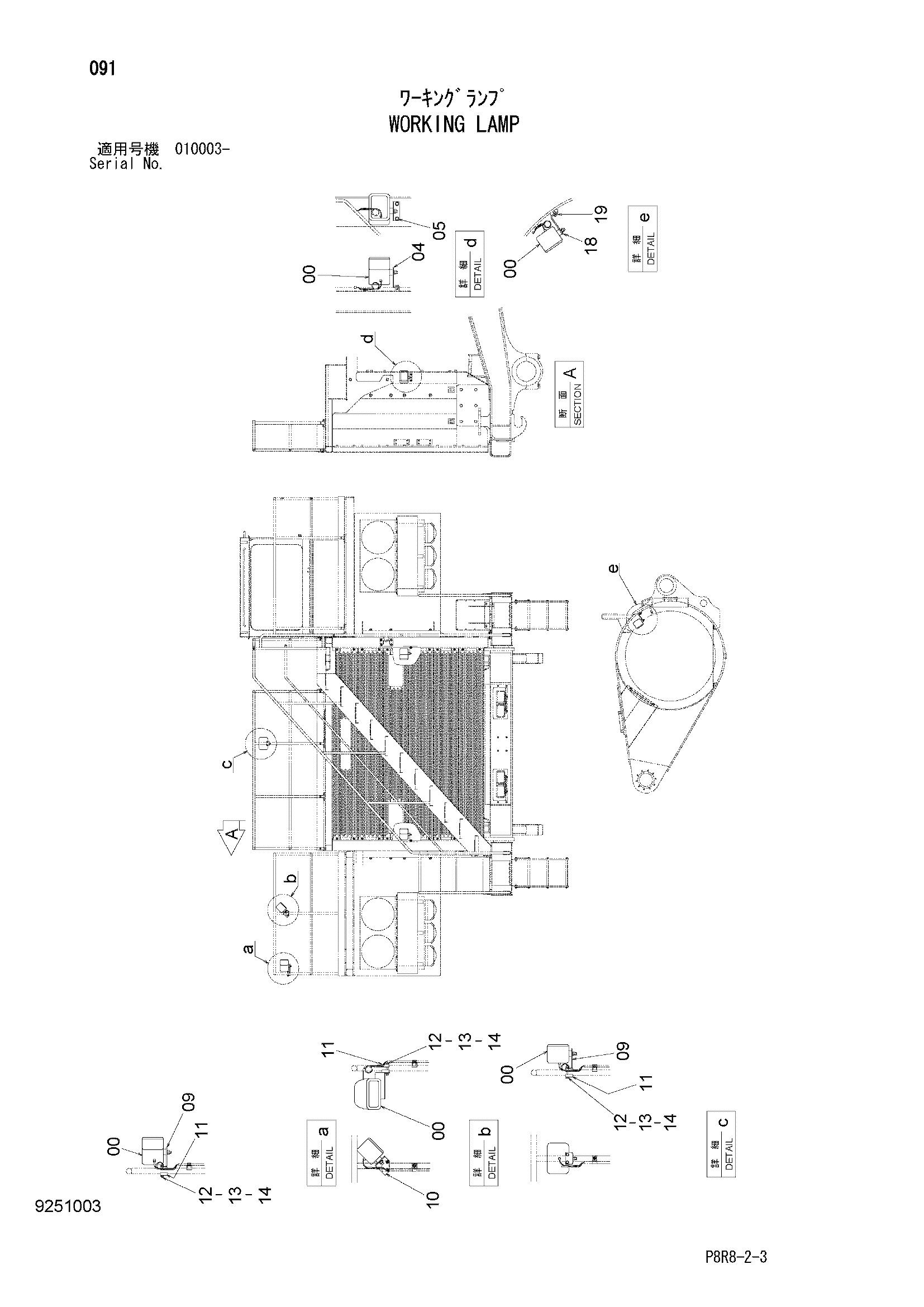

Заводская схема «Воркинг фонарь» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 | Фара | 6 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 04 | 4658145 | Кронштейн | 2 |
| 05 | J271025 | Болт с шайбой | 4 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 09 | 4658147 | Кронштейн | 2 |
| 10 | 4658150 | Кронштейн | 1 |
| 11 | 4355757 | Хомут | 6 |
| 12 | J260870 | Болт с шайбой | 6 |
| 12A | J900870 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | J950008 | Гайка | 6 |
| 14 | A590108 | Плоская шайба | 6 |
| 18 | 4224631 | Кронштейн | 1 |
| 19 | J271220 | Болт с шайбой | 1 |
| 19A | J901220 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
