Камера — HITACHI EH3500AC2

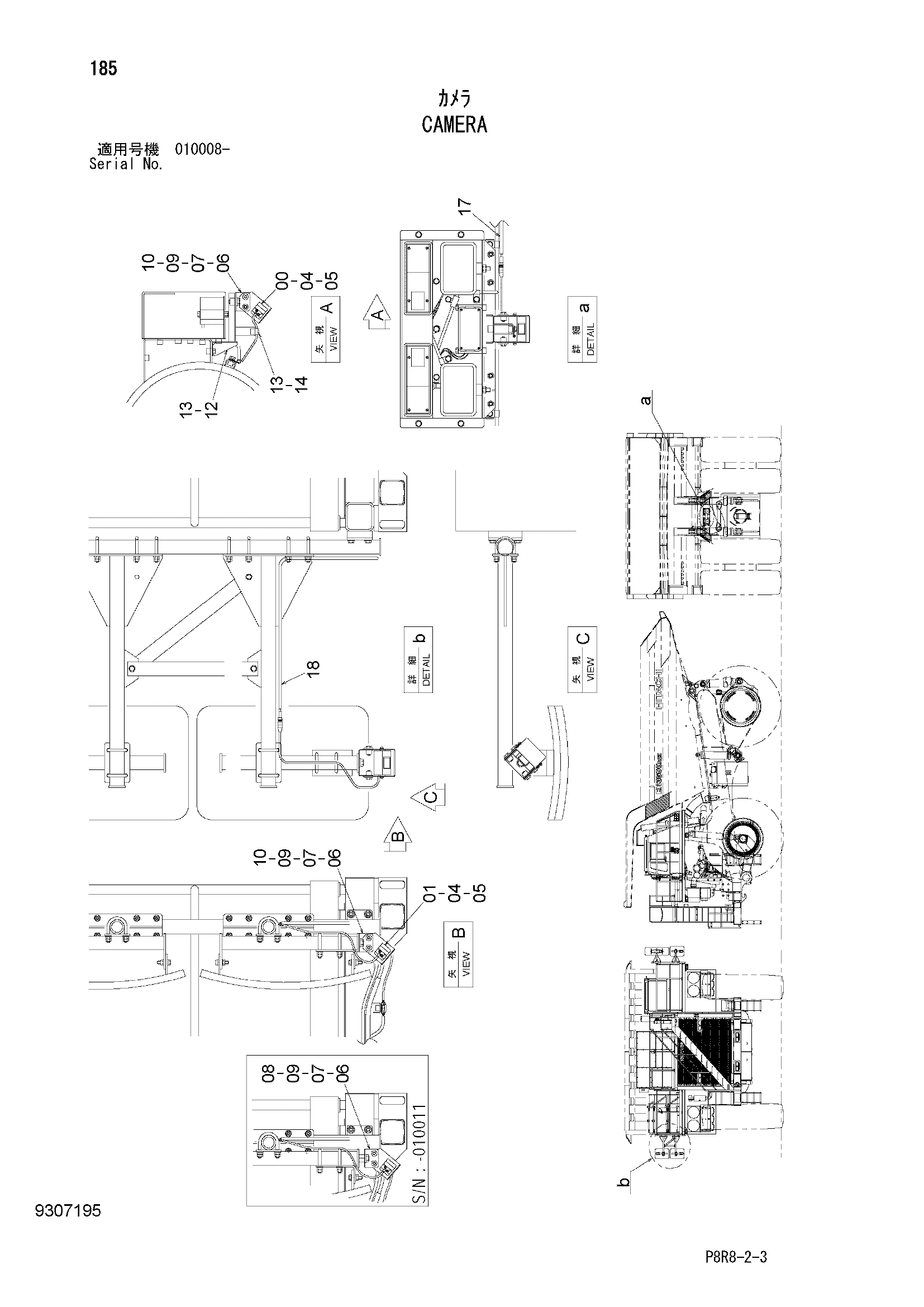

Заводская схема «Камера» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4642744 | Камера | 1 |
| 01 | 4662521 | Камера | 1 |
| 04 | 9769338 | Кронштейн | 2 |
| 05 | J460614 | Винт с шайбой | 8 |
| 06 | 9771321 | Кронштейн | 2 |
| 07 | J281025 | Болт с шайбой | 8 |
| 07A | J901025 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | J901420 | Болт | 1 |
| 09 | J222014 | Шайба | 2 |
| 10 | J901430 | Болт | 1 |
| 10 | J901430 | Болт | 2 |
| 12 | 8118971 замена: 7057541 | Кронштейн | 1 |
| 12 | 7057541 | Кронштейн | 1 |
| 13 | J271025 | Болт с шайбой | 2 |
| 13 | J271025 | Болт с шайбой | 3 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4190260 | Зажим | 1 |
| 17 | 4698376 | Жгут проводов | 1 |
| 18 | 4698349 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
