Шестерённый насос — HITACHI EH3500AC2

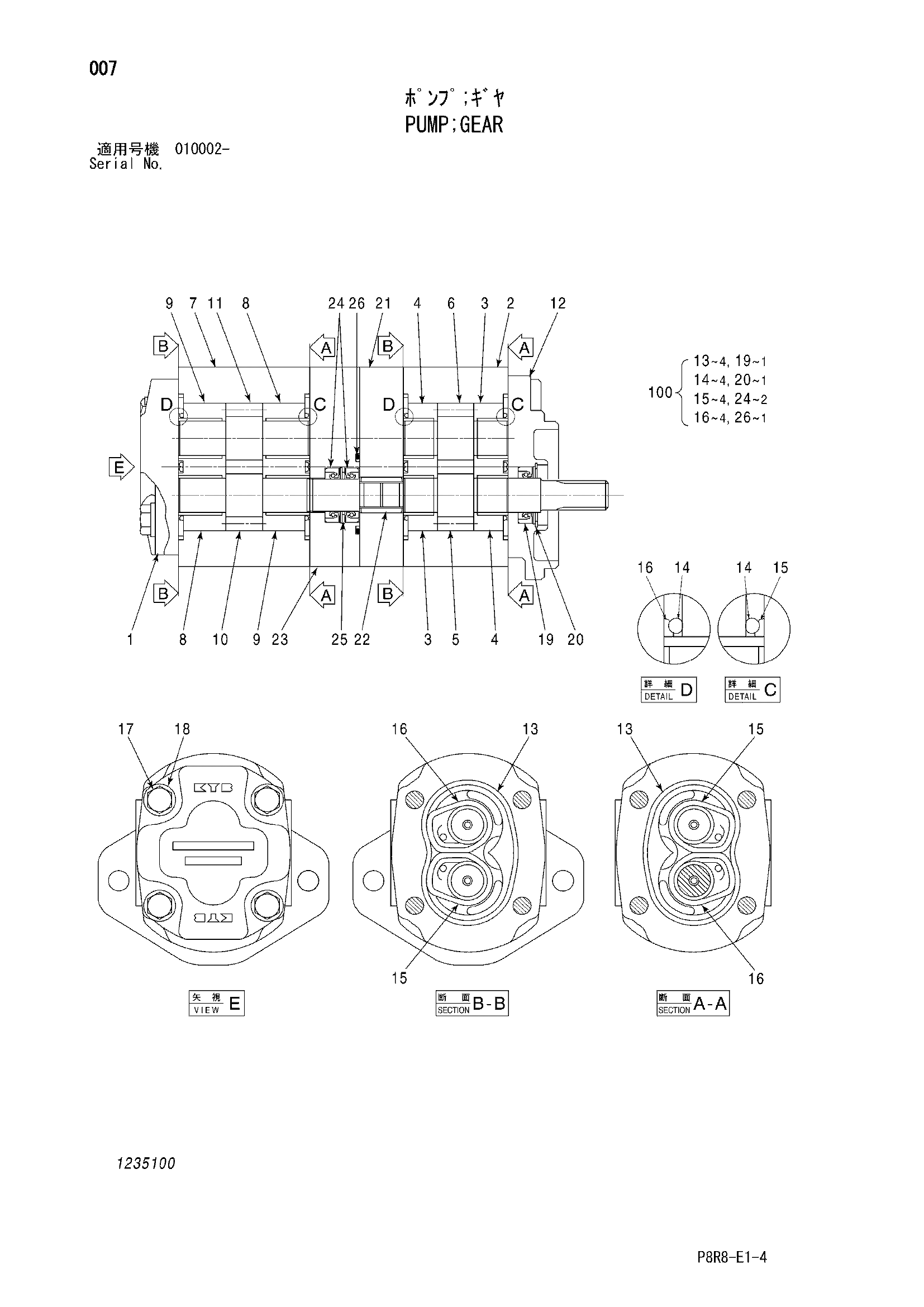

Заводская схема «Шестерённый насос» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4695662 | Шестерённый насос | 1 | |
| 1 | 0922601 | Крышка | 1 |
| 3-6 | 1235101 | Насос передний комплект | 1 |
| 8-11 | 1235102 | Насос задний комплект | 1 |
| 12 | 0922604 | Фланец | 1 |
| 13 | 0319201 | Уплотнение | 4 |
| 14 | 0319202 | Уплотнение | 4 |
| 15 | 4070459 | Кольцо | 4 |
| 16 | 4070457 | Кольцо | 4 |
| 17 | 1235103 | Болт с внутренним шестигранником | 4 |
| 18 | 4144341 | Пружинная шайба | 4 |
| 19 | 0922606 | Масляное уплотнение | 1 |
| 20 | 0922605 | Стопорное кольцо | 1 |
| 21 | 0115710 | Пластина | 1 |
| 22 | 0115716 | Муфта | 1 |
| 23 | 0710901 | Пластина | 1 |
| 24 | 4136785 | Масляное уплотнение | 2 |
| 25 | 447068 | Стопорное кольцо | 1 |
| 26 | 0710903 | Уплотнительное кольцо | 1 |
| 100 | 1129603 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
