Воздуховод (грид боксес) — HITACHI EH3500AC2

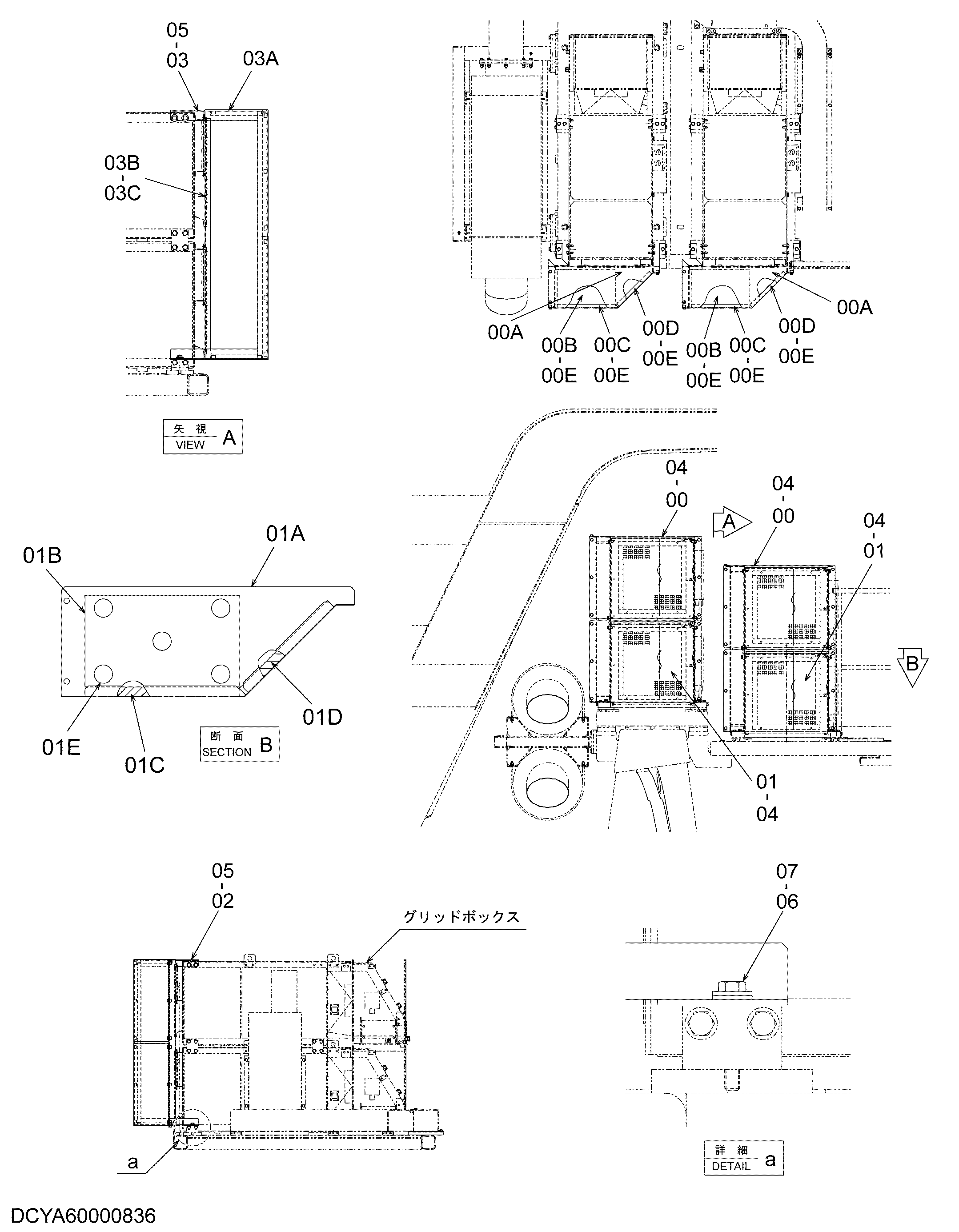

Заводская схема «Воздуховод (грид боксес)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7061405 | Воздуховод | 2 |
| 00A | 7061407 | Воздуховод | 1 |
| 00B | 4731949 | Стекловата | 1 |
| 00C | 4731950 | Стекловата | 1 |
| 00D | 4731951 | Стекловата | 1 |
| 00E | 4156886 | Шайба | 23 |
| 01 | 7061406 | Воздуховод | 2 |
| 01A | 7061408 | Воздуховод | 1 |
| 01B | 4731949 | Стекловата | 1 |
| 01C | 4731950 | Стекловата | 1 |
| 01D | 4731951 | Стекловата | 1 |
| 01E | 4156886 | Шайба | 23 |
| 02 | 7061410 | Кронштейн | 2 |
| 03 | 7061411 | Кронштейн | 2 |
| 03A | 7061409 | Кронштейн | 1 |
| 03B | 4731952 | Стекловата | 1 |
| 03C | 4156886 | Шайба | 5 |
| 04 | J271025 | Болт с шайбой | 32 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J281230 | Болт с шайбой | 8 |
| 05A | J901230 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | J901280 | Болт | 4 |
| 07 | Z449490 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
