Опора — HITACHI EH3500AC2

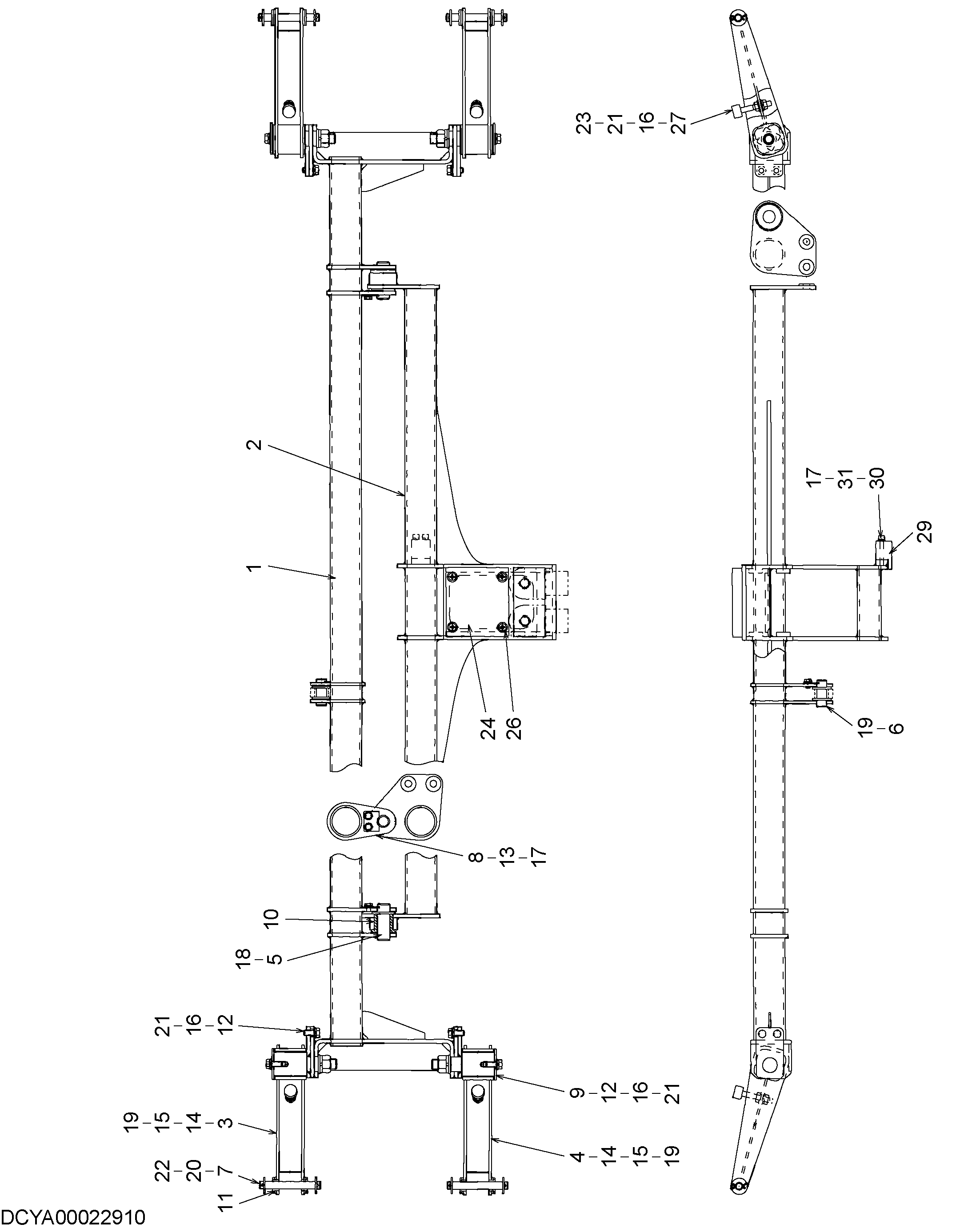

Заводская схема «Опора» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00022910 | Опора | 1 | |
| 1 | YA00022911 | Рама | 1 |
| 2 | YA00022912 | Рама | 1 |
| 3 | YA00013807 | Рукоять | 2 |
| 4 | YA00013808 | Рукоять | 2 |
| 5 | YA00022913 | Палец | 2 |
| 6 | YA00022914 | Палец | 1 |
| 7 | YA00022906 | Палец | 4 |
| 8 | YA00022916 | Шпонка пластина | 3 |
| 9 | YA00022915 | Пластина | 4 |
| 10 | YA00013809 | Втулка | 2 |
| 11 | YA00013810 | Втулка | 8 |
| 12 | J900820 | Болт | 12 |
| 13 | J900610 | Болт | 6 |
| 14 | J950016 | Гайка | 4 |
| 15 | A590916 | Пружинная шайба | 4 |
| 16 | A590908 | Пружинная шайба | 16 |
| 17 | A590906 | Пружинная шайба | 8 |
| 18 | A590120 | Шайба | 2 |
| 19 | A590116 | Шайба | 8 |
| 20 | A590112 | Шайба | 8 |
| 21 | A590108 | Шайба | 20 |
| 22 | YA00022907 | Шплинт | 8 |
| 23 | J950008 | Гайка | 4 |
| 24 | YA00022917 | Пластина | 1 |
| 26 | M430616 | Винт | 4 |
| 27 | YA00022918 | Болт ограничитель | 4 |
| 29 | YA00022919 | Изолятор | 1 |
| 30 | 4303899 | Болт с внутренним шестигранником | 2 |
| 31 | A590106 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
