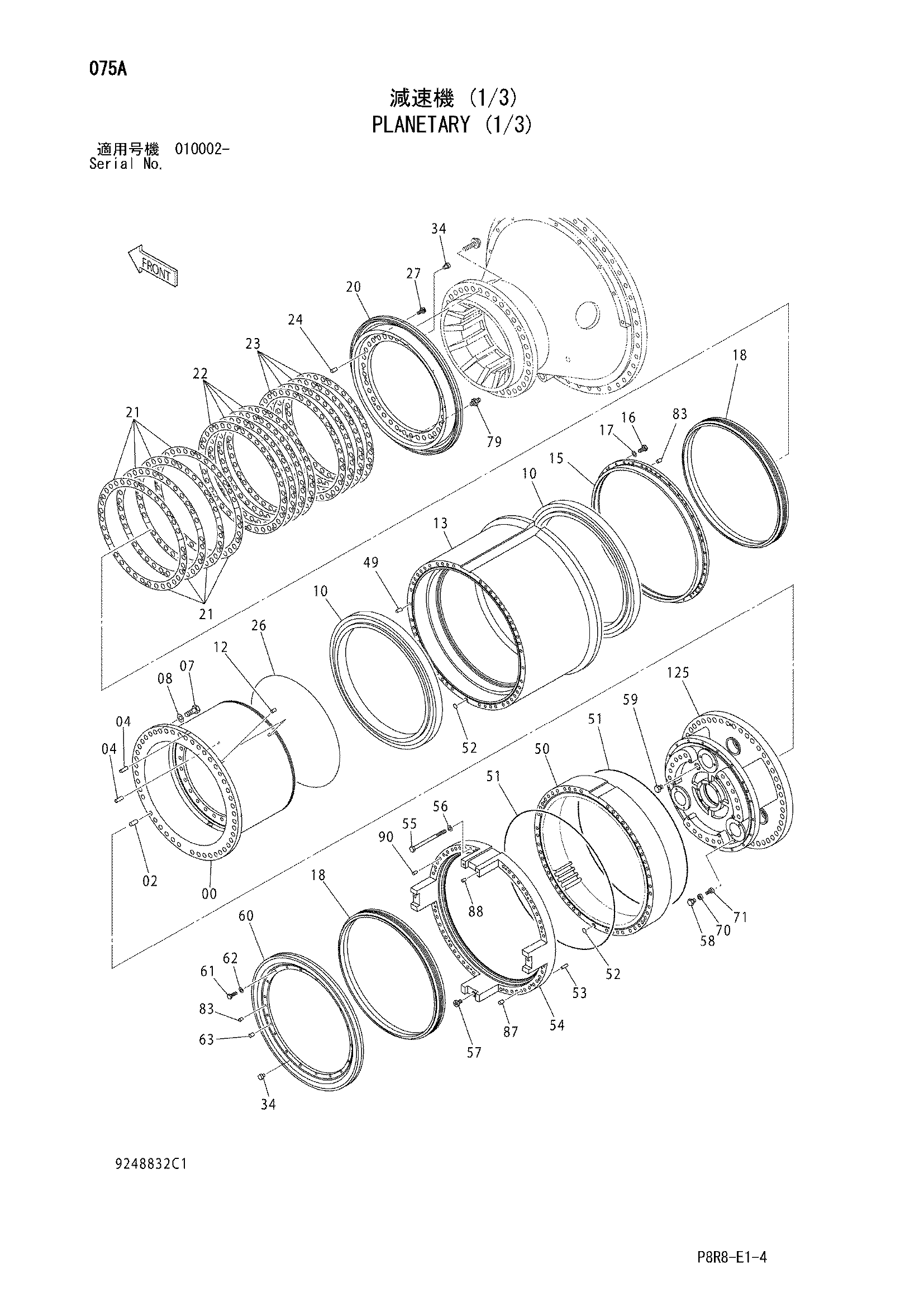

Планетарй (1/3) — HITACHI EH3500AC2

Заводская схема «Планетарй (1/3)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9248832	Ход редуктион шестерня	1
00	0006596	Шпиндель	1
02	4639310	Установочный штифт	2
04	4684707	Установочный штифт	2
07	J833300	Болт	43
08	4083438	Шайба	43
10	4685722	Роликовый подшипник	2
12	4639308	Палец	2
13	1035688	Колесо	1
15	2052217	Фиксатор	1
16	J921650	Болт	36
17	J222016	Шайба	36
18	4703800	Комплект уплотнений	2
20	2057836	Фиксатор подшипник.	1
21	4660199	Регулировочная шайба 0.051mm	8
22	4641295	Регулировочная шайба 0.254mm	4
23	4641296	Регулировочная шайба 0.813mm	4
24	4639307	Установочный штифт	2
26	4639328	Уплотнительное кольцо	1
27	J781645	Болт с внутренним шестигранником	8
34	9134109	Пробка	6
34A	4506408	Уплотнительное кольцо	1
49	4639310	Установочный штифт	2
50	1033655	Коронная шестерня	1
51	4639327	Уплотнительное кольцо	2
52	4153533	Уплотнительное кольцо	2
53	4639307	Установочный штифт	2
54	1033657	Кронштейн	1
55	4665398	Болт	22
56	4083438	Шайба	22
57	9134114	Пробка	1
57A	4506429	Уплотнительное кольцо	1
58	4692578	Пробка	1
58A	4506424	Уплотнительное кольцо	1
59	4113926	Пробка	1
59A	4506429	Уплотнительное кольцо	1
60	2057835	Фиксатор	1
61	J921650	Болт	18
62	J222016	Шайба	18
63	4645143	Установочный штифт	2
70	4204644	Магнит	1
71	J460514	Винт с шайбой	1
79	4214444	Адаптер	1
79A	4506429	Уплотнительное кольцо	1
83	428028	Пробка	5
87	427154	Пробка	2
88	429597	Пробка	2
90	431578	Пробка	2
125	0005286	Водило планет.	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
