Основной жгут проводов детали (1) — HITACHI EH3500AC2

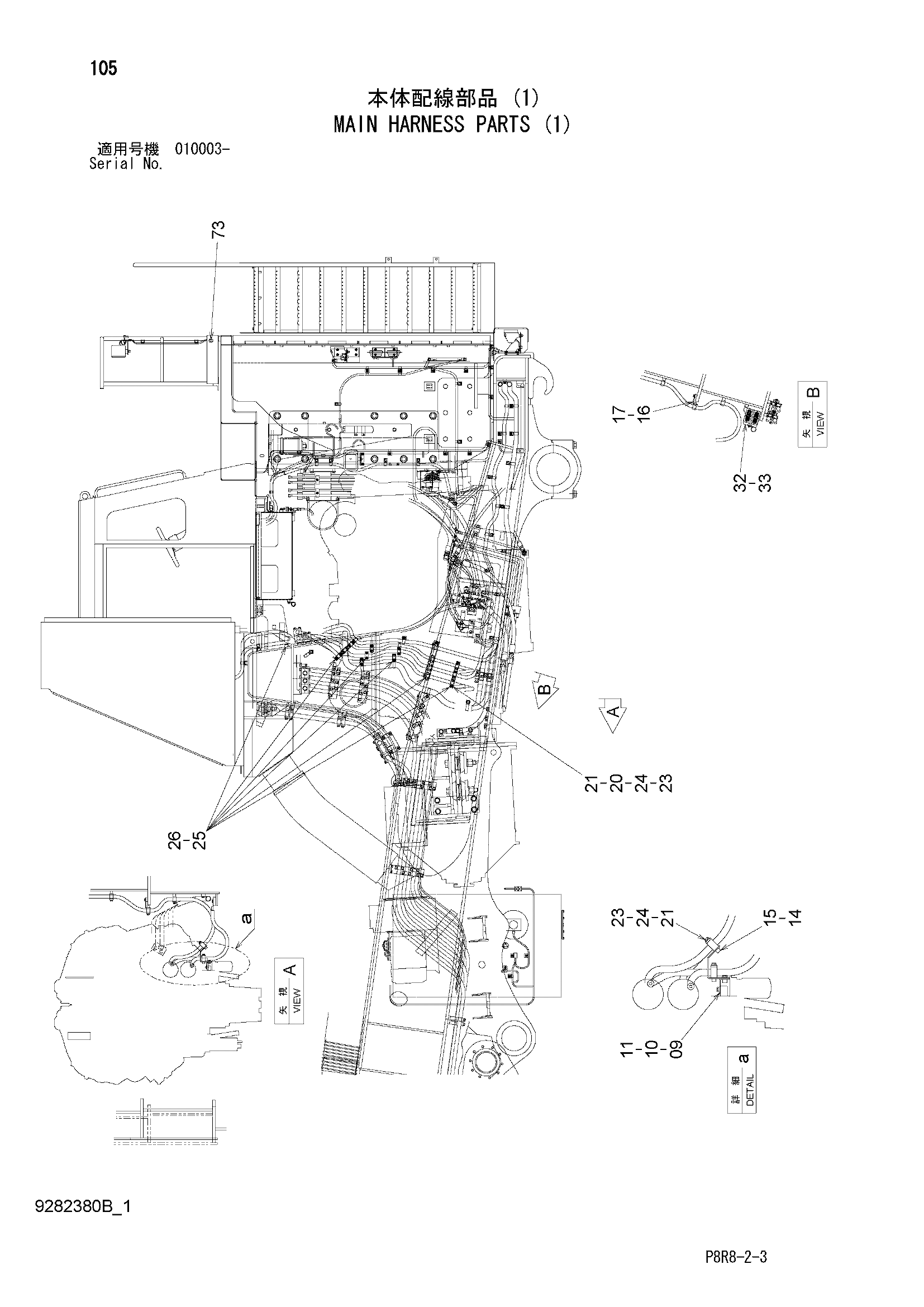

Заводская схема «Основной жгут проводов детали (1)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 9768279 | Кронштейн | 1 |
| 10 | 19H1822 | Болт | 2 |
| 11 | J222012 | Шайба | 2 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 8110386 | Кронштейн | 1 |
| 16 | 8109965 | Кронштейн | 1 |
| 17 | J271025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | 4454818 | Хомут | 8 |
| 20 | 4454818 | Хомут | 4 |
| 21 | 4454814 | Хомут | 21 |
| 21 | 4454814 | Хомут | 22 |
| 23 | J271080 | Болт с шайбой | 54 |
| 23 | J271080 | Болт с шайбой | 24 |
| 23A | J901080 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4454820 | Кронштейн | 29 |
| 24 | 4454820 | Кронштейн | 26 |
| 25 | J901004 | Болт | 4 |
| 25 | J901004 | Болт | 12 |
| 26 | J222010 | Шайба | 4 |
| 26 | J222010 | Шайба | 12 |
| 32 | 9769707 | Кронштейн | 1 |
| 33 | J271025 | Болт с шайбой | 2 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 73 | 94-2805 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
