Каталог запчастей HITACHI
Клапан трубопроводы (1) — HITACHI EH3500AC2

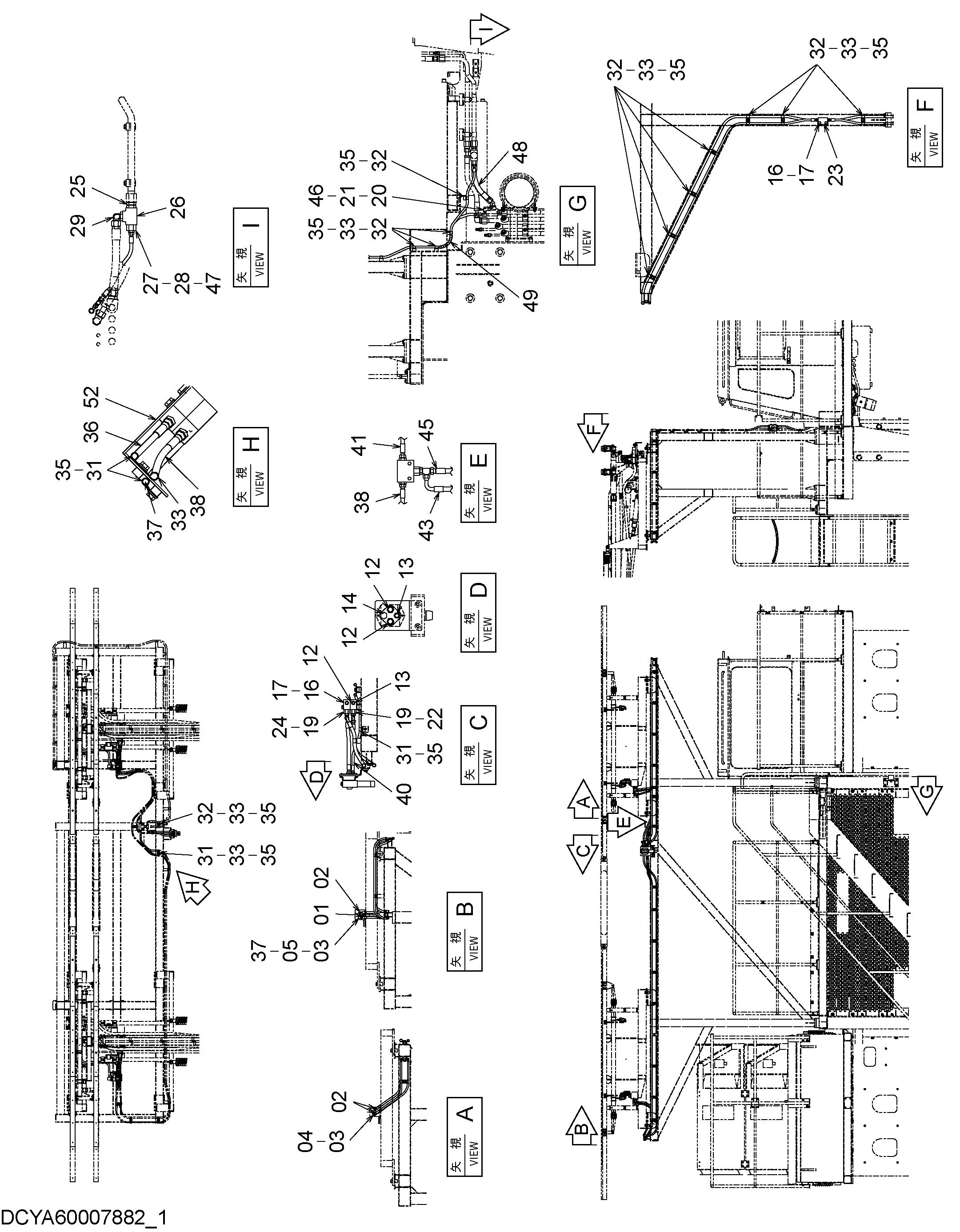

Заводская схема «Клапан трубопроводы (1)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852123 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852122 | Адаптер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4342964 | Переходник | 2 |
| 04 | A852422 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 3 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852132 | Адаптер | 4 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A885003 | Пробка | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 3105066 | Блок | 4 |
| 17 | J271000 | Болт с шайбой | 4 |
| 17A | J901000 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4263452 | Переходник S | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4654921 | Тройник | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4138928 | Уплотнительное кольцо | 2 |
| 22 | A852433 | Тройник | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A885004 | Пробка | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852533 | Тройник | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4436616 | Адаптер | 1 |
| 25A | 4506429 | Уплотнительное кольцо | 2 |
| 26 | 4371317 | Тройник | 1 |
| 27 | 4263442 | Переходник S | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | A852143 | Адаптер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4156436 | Угловой штуцер | 1 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | 4190272 | Зажим | 3 |
| 32 | 4190253 | Зажим | 11 |
| 33 | 4190275 | Зажим | 11 |
| 35 | J271025 | Болт с шайбой | 14 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | YA00011456 | Шланг | 1 |
| 37 | 4642704 | Шланг | 1 |
| 38 | 4458663 | Шланг | 1 |
| 40 | 4663882 | Шланг | 1 |
| 41 | 4696563 | Шланг | 1 |
| 43 | 4649405 | Шланг | 1 |
| 45 | 4717623 | Шланг | 1 |
| 46 | YA00010737 | Шланг | 1 |
| 47 | 4734553 | Шланг | 1 |
| 48 | YA00016096 | Шланг | 1 |
| 49 | 4327294 | Трубка спирал | 2 |
| 52 | YA40010598 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
