Трактион трос (2) — HITACHI EH3500AC2

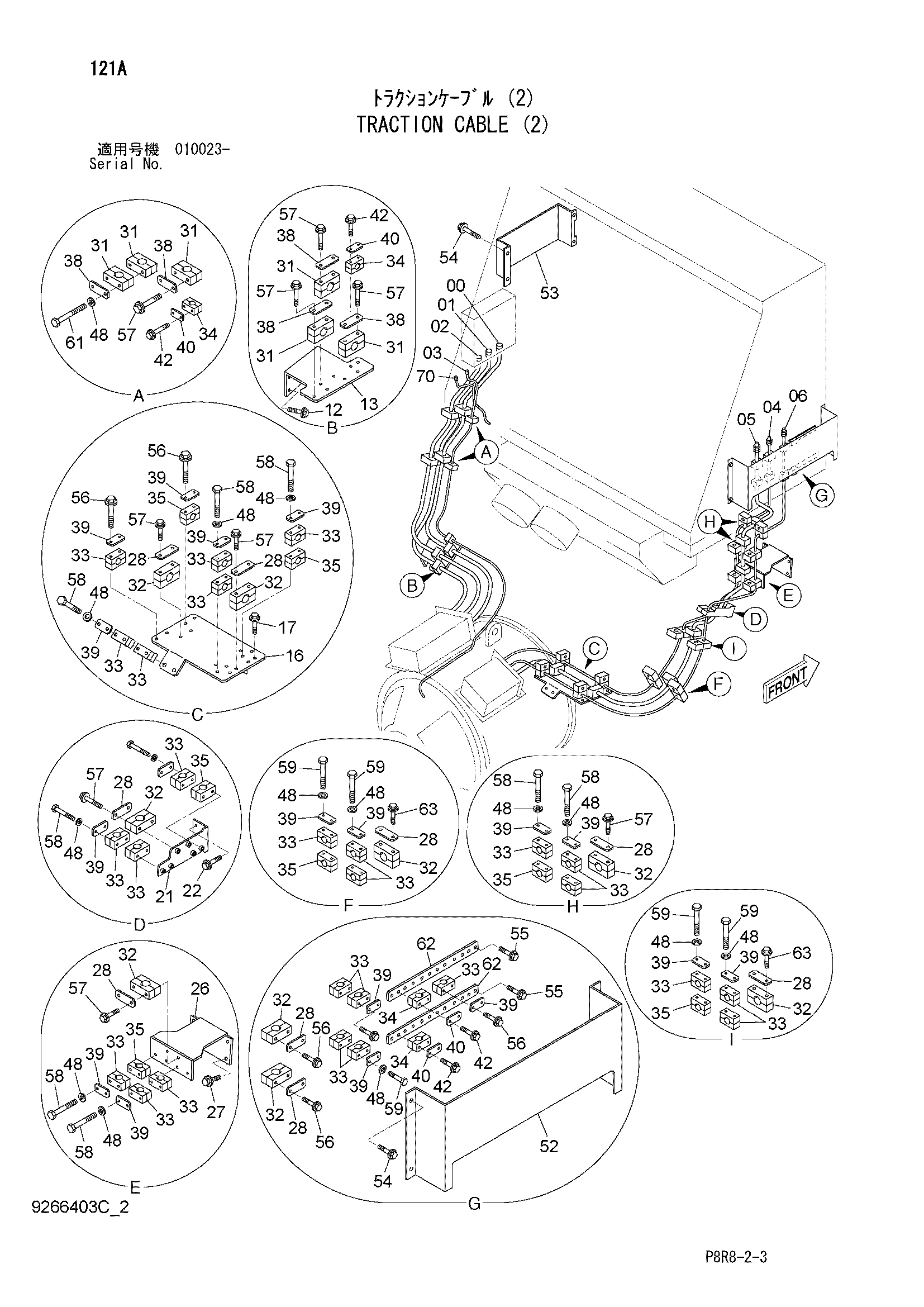

Заводская схема «Трактион трос (2)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4657834	Трос трактион	1
01	4657835	Трос трактион	1
02	4657836	Трос трактион	1
03	4657837 замена: 4718519	Трос трактион	1
03	4718519	Трос трактион	1
04	4657838	Трос трактион	1
05	4657839	Трос трактион	1
06	4719032	Трос трактион	1
12	J271020	Болт с шайбой	4
12A	J901020	Болт	1
12B	J222010	Шайба	1
13	8106564	Кронштейн	1
16	9766241	Кронштейн	1
17	J271020	Болт с шайбой	4
17A	J901020	Болт	1
17B	J222010	Шайба	1
21	9766253	Кронштейн	1
22	J271020	Болт с шайбой	2
22A	J901020	Болт	1
22B	J222010	Шайба	1
26	9766292	Кронштейн	1
27	J271020	Болт с шайбой	4
27A	J901020	Болт	1
27B	J222010	Шайба	1
28	4637935	Кронштейн	10
31	4650365	Хомут	9
32	4637940	Хомут	10
33	4454814	Хомут	30
34	4637938	Хомут	5
35	4454817	Хомут	8
38	4650316	Кронштейн	7
39	4454820	Кронштейн	21
40	4637934	Кронштейн	5
42	J271060	Болт с шайбой	10
42A	J901060	Болт	1
42B	J222010	Шайба	1
48	J222010	Шайба	38
52	4655971	Крышка	1
53	4655876	Крышка	1
54	J271020	Болт с шайбой	8
54A	J901020	Болт	1
54B	J222010	Шайба	1
55	J271025	Болт с шайбой	4
55A	J901025	Болт	1
55B	J222010	Шайба	1
56	J271080	Болт с шайбой	14
56A	J901080	Болт	1
56B	J222010	Шайба	1
57	J271090	Болт с шайбой	24
57A	J901090	Болт	1
57B	J222010	Шайба	1
58	J901004	Болт	26
59	J901002	Болт	8
61	J901008	Болт	4
62	9769149	Кронштейн	2
70	4657857 замена: 4718520	Трос трактион	1
70	4718520	Трос трактион	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
