Воздуховод (радиатор)(2) — HITACHI EH3500AC2

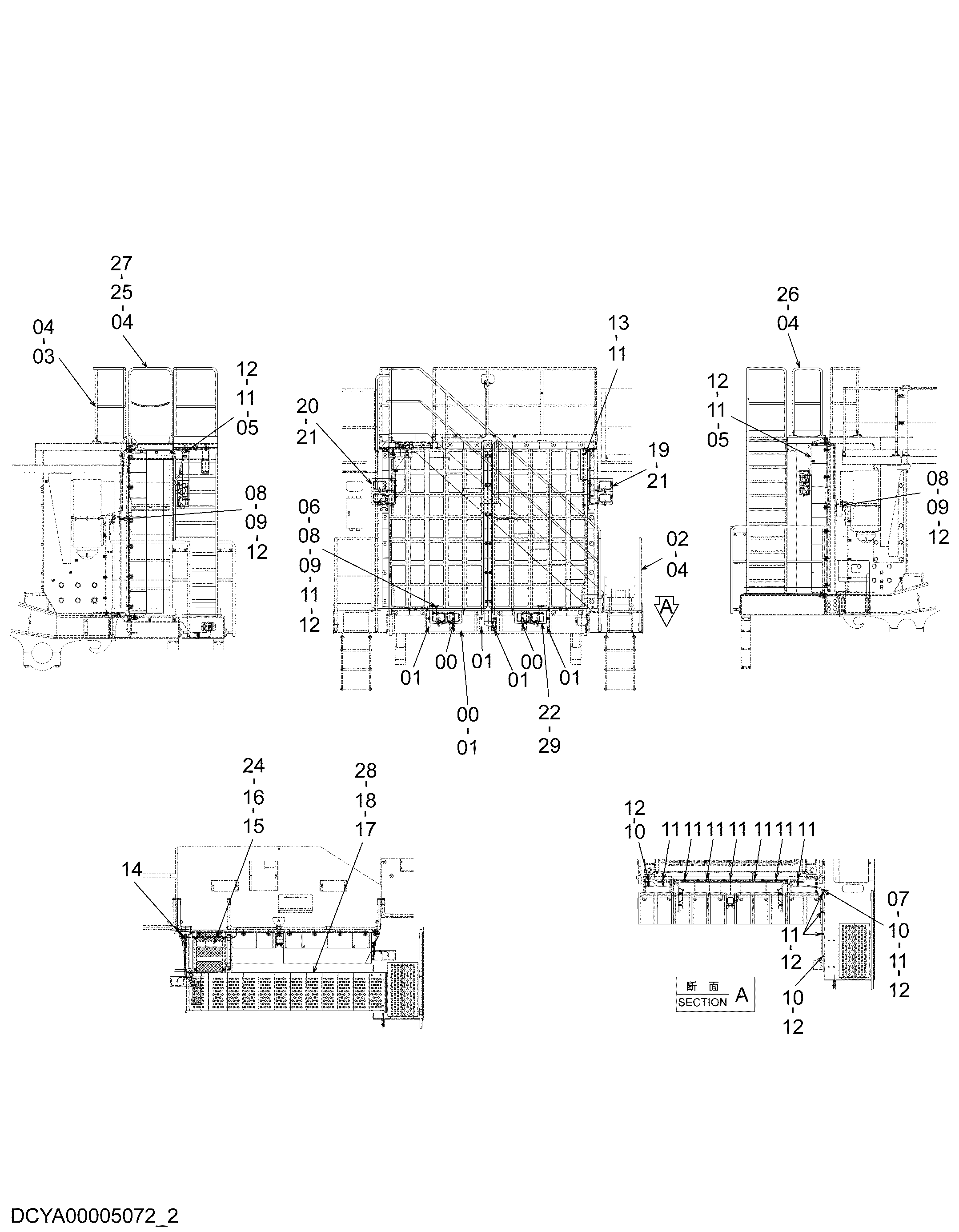

Заводская схема «Воздуховод (радиатор)(2)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J281025 | Болт с шайбой | 4 |
| 00A | J901025 | Болт | 1 |
| 00B | 4486055 | Шайба | 1 |
| 01 | J271225 | Болт с шайбой | 8 |
| 01A | J901225 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | YA40002069 | Поручень | 1 |
| 03 | YA40002068 | Поручень | 1 |
| 04 | J271230 | Болт с шайбой | 20 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | YA00002440 | Жгут проводов | 2 |
| 06 | YA00002442 | Жгут проводов | 2 |
| 07 | YA00002446 | Жгут проводов | 1 |
| 08 | 4257159 | Кронштейн | 8 |
| 09 | 4336875 | Кронштейн | 8 |
| 10 | 4448037 | Кронштейн | 4 |
| 11 | 4190253 | Зажим | 24 |
| 12 | J271020 | Болт с шайбой | 17 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271230 | Болт с шайбой | 6 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 94-2805 | Резиновая втулка | 5 |
| 15 | J271230 | Болт с шайбой | 4 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4073519 | Лента | 3 |
| 17 | YA40004441 | Кронштейн | 1 |
| 18 | J281240 | Болт с шайбой | 4 |
| 18A | J901240 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 19 | YA40001588 | Кронштейн | 1 |
| 20 | YA40002112 | Кронштейн | 1 |
| 21 | J271030 | Болт с шайбой | 6 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J281025 | Болт с шайбой | 8 |
| 22A | J901025 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 23 | YA40002036 | Бумпер | 1 |
| 24 | YA40001594 | Крышка | 1 |
| 25 | YA40001595 | Поручень | 1 |
| 26 | YA40001596 | Поручень | 1 |
| 27 | 4446902 | Цепь | 1 |
| 28 | YA40001941 | Ступень | 1 |
| 29 | YA40001597 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
