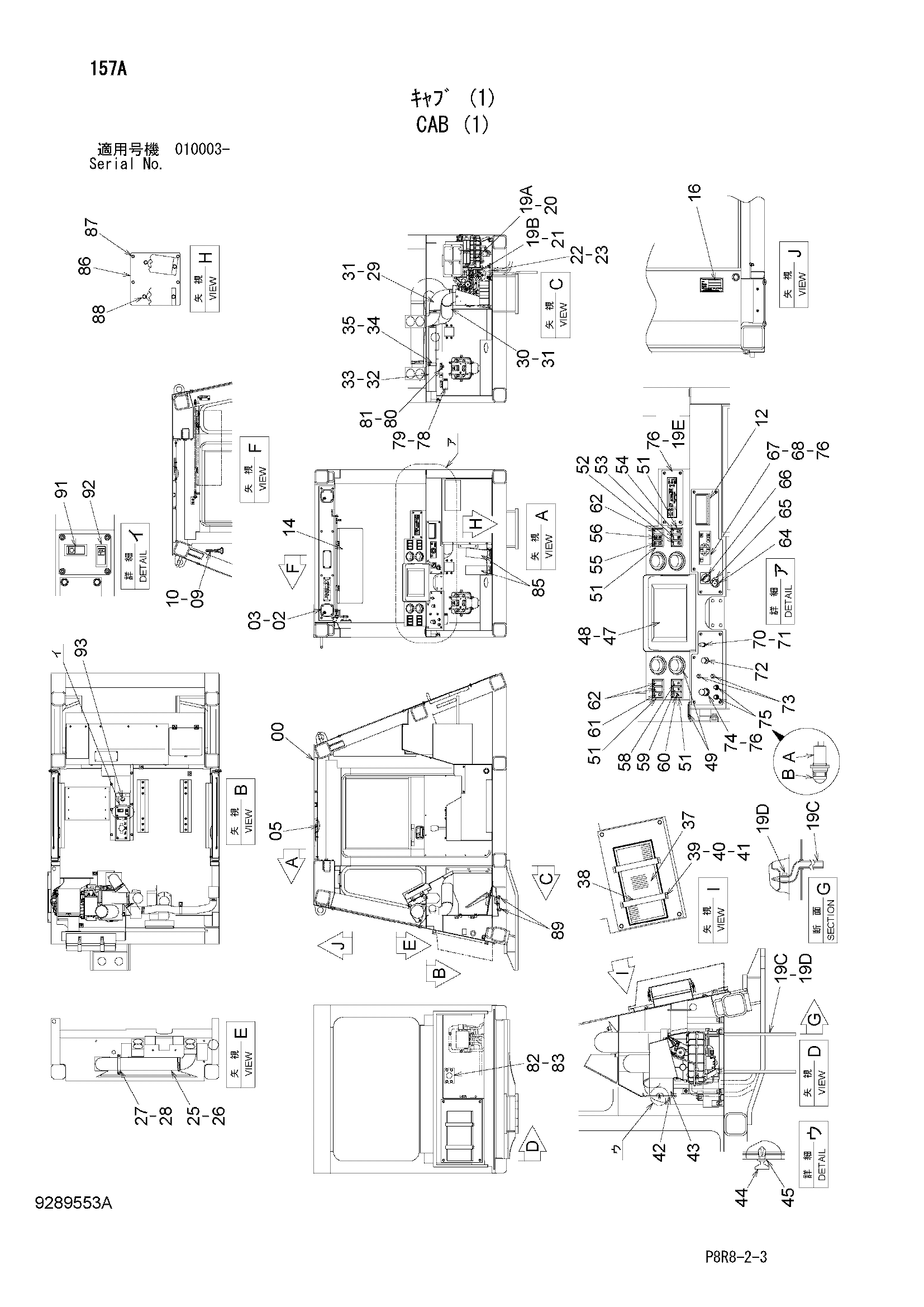

Кабина (1) — HITACHI EH3500AC2

Заводская схема «Кабина (1)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4622664	Кабина	1
02	4361302	Динамик	2
03	4364504	Решётка	2
05	4417319	Плафон кабины	1
09	4362700	Молоток	1
10	2038764	Кронштейн	1
12	4298985	Асхтрай	1
14	4654278	Сунвисор	1
16	3111655	Информационная табличка (ROPS NO.)	1
16	3117980	Информационная табличка (ROPS NO.)	1
19	4683231	Блок аиркон	1
19A	4644645	Блок аиркон	1
19B	4644652	Пластина	1
19C	4644647	Шланг	2
19D	4644648	Хомут шланга	2
19E	4644646	Панель управление	1
20	J271025	Болт с шайбой	6
20A	J901025	Болт	1
20B	J222010	Шайба	1
21	J260616	Болт с шайбой	1
21A	J900616	Болт	1
21B	A590106	Плоская шайба	1
22	4658055	Резиновая прокладка	2
23	J271035	Болт с шайбой	4
23A	J901035	Болт	1
23B	J222010	Шайба	1
25	4658044	Воздуховод воздушный	1
26	4614586	Лента шланг	2
27	4658054	Хомут	1
28	J260812	Болт с шайбой	2
28A	J900812	Болт	1
28B	A590108	Плоская шайба	1
29	4658045	Воздуховод воздушный	1
30	4658046	Воздуховод воздушный	1
31	4658057	Лента шланг	4
32	4658047	Воздуховод воздушный	1
33	4658058	Лента шланг	2
34	4193816	Зажим	1
35	J271025	Болт с шайбой	1
35A	J901025	Болт	1
35B	J222010	Шайба	1
37	4206637	Фильтр воздушный	1
38	4379180	Кронштейн	2
39	4254200	Замок	4
40	M430306	Винт	8
41	A590903	Пружинная шайба	8
42	4441139	Фильтр	1
43	4484453	Фильтр	1
44	4441059	Зажим	2
45	4441061	Зажим	2
47	4682364	Дисплай [STD]	1
47	4682370	Дисплай [EU]	1
48	J271025	Болт с шайбой	4
48A	J901025	Болт	1
48B	J222010	Шайба	1
49	4619904	Лоувер	5
49	4693195	Лоувер	5
51	4656338	Панель	4
52	4631731	Выключатель тумблер	1
53	4631736	Выключатель тумблер	1
54	4631735	Выключатель тумблер	1
55	4631733	Выключатель тумблер	1
56	4631734	Выключатель тумблер	1
58	4669759	Выключатель тумблер	1
59	4631732	Выключатель тумблер	1
60	4631740	Выключатель тумблер	1
61	4637213	Выключатель тумблер	1
62	4669744	Пробка	3
64	4448303	Замок зажигания	1
65	4264805	Информационная табличка	1
66	4666800	Выключатель	1
67	4656354	Короб выключатель	1
68	4656355	Панель	1
70	4639780	Потентиометер	1
71	4483208	Ручка	1
72	4357862	Лигхтер	1
73	4266984	Выключатель пусхбут.	2
74	4417768	Выключатель	1
75	4408332	Фонарь пилотный	2
75A	4324000	Держатель	1
75B	4324002	Фонарь	1
76	J450512	Винт с шайбой	10
78	4426358	Реле	1
79	J460610	Винт с шайбой	2
80	4258403	Зуммер	1
81	J460510	Винт с шайбой	2
82	4665596	Резиновая прокладка	1
83	J281040	Болт с шайбой	4
83A	J901040	Болт	1
83B	4486055	Шайба	1
85	4631747	Педаль аккел.	2
86	8101749	Пластина	1
87	J260614	Болт с шайбой	4
87A	J900614	Болт	1
87B	A590106	Плоская шайба	1
88	J260820	Болт с шайбой	4
88A	J900820	Болт	1
88B	A590108	Плоская шайба	1
89	4681683	Кронштейн	2
91	4631729	Выключатель тумблер	1
92	4631728	Выключатель тумблер	1
93	4432965	Разъём	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
