Основные гидролинии (1) — HITACHI EH3500AC2

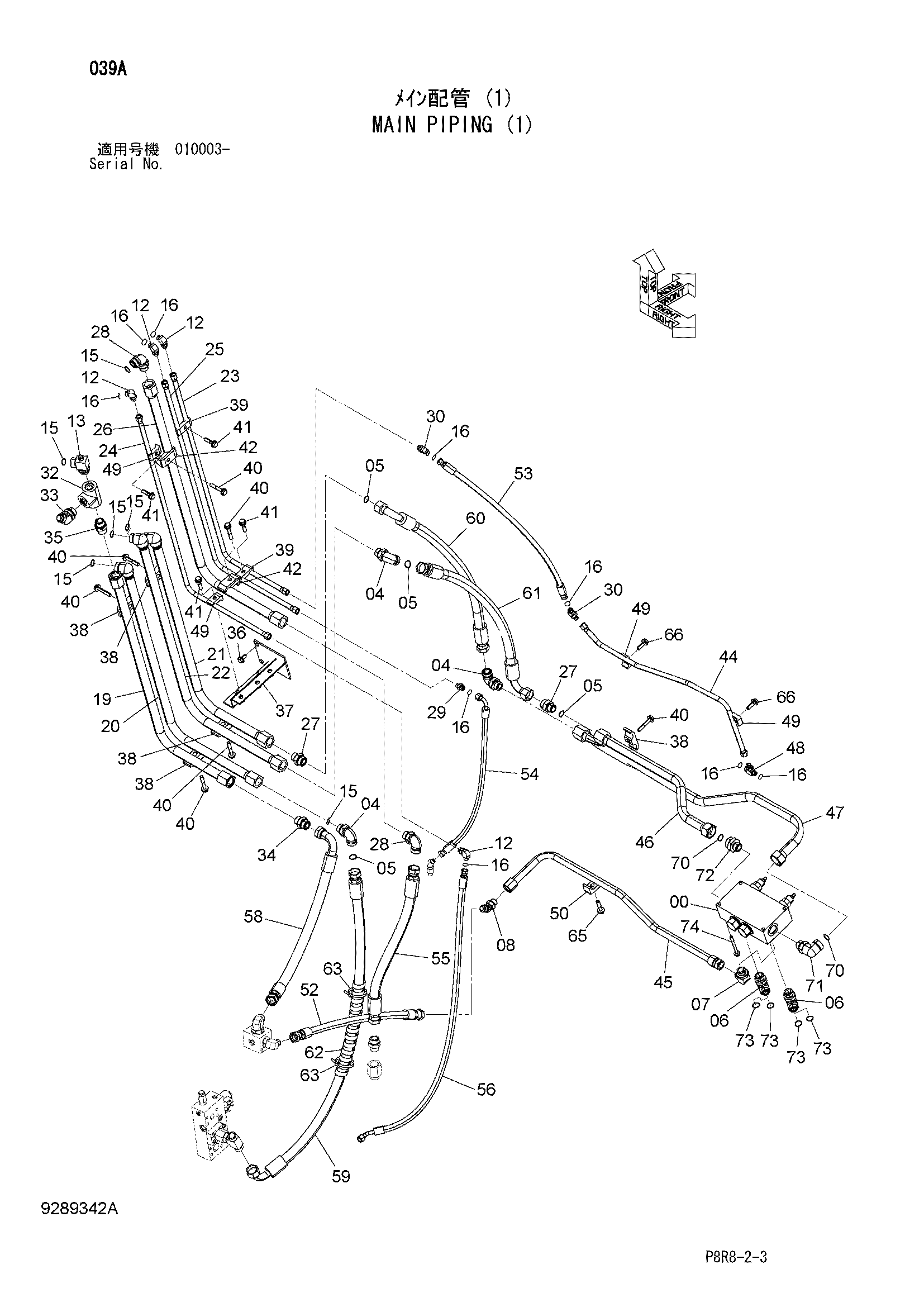

Заводская схема «Основные гидролинии (1)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4655146 | Предохранительный клапан | 1 |
| 04 | A853388 | Угловой штуцер | 3 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 4 |
| 06 | A853486 | Тройник | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4399256 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | A852266 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4643394 | Угловой штуцер | 4 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4685385 | Тройник | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 6 |
| 16 | 4138928 | Уплотнительное кольцо | 9 |
| 19 | 8105088 | Трубка | 1 |
| 20 | 8108859 | Трубка | 1 |
| 21 | 8105090 | Трубка | 1 |
| 22 | 8105089 | Трубка | 1 |
| 23 | 8105056 | Трубка | 1 |
| 24 | 9769345 | Трубка | 1 |
| 25 | 8105395 | Трубка | 1 |
| 26 | 9769343 | Трубка | 1 |
| 27 | A853188 | Адаптер | 2 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | A853388 | Угловой штуцер | 2 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 4198405 | Адаптер | 1 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4654939 | Угловой штуцер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4371317 | Тройник | 1 |
| 33 | 4402233 | Угловой штуцер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4214444 | Адаптер | 1 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 4436616 | Адаптер | 1 |
| 35A | 4506429 | Уплотнительное кольцо | 2 |
| 36 | J271225 | Болт с шайбой | 2 |
| 36A | J901225 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 8113101 | Кронштейн | 1 |
| 38 | 4189860 | Хомут трубки | 5 |
| 39 | 4189858 | Хомут трубки | 2 |
| 40 | J271270 | Болт с шайбой | 7 |
| 40A | J901270 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | J271250 | Болт с шайбой | 4 |
| 41A | J901250 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 42 | 4190127 | Хомут трубки | 2 |
| 44 | 8105466 | Трубка | 1 |
| 45 | 8105461 | Трубка | 1 |
| 46 | 8105422 | Трубка | 1 |
| 47 | 8105454 | Трубка | 1 |
| 48 | 4654921 | Тройник | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4190124 | Хомут трубки | 4 |
| 50 | 4190126 | Хомут трубки | 1 |
| 52 | 4458110 | Шланг | 1 |
| 53 | 4642929 | Шланг | 1 |
| 54 | 4664472 | Шланг | 1 |
| 55 | 4679861 | Шланг | 1 |
| 56 | 4668543 | Шланг | 1 |
| 58 | 4658812 | Шланг | 1 |
| 59 | 4307340 | Шланг | 1 |
| 60 | 4656692 | Шланг | 1 |
| 61 | 4656504 | Шланг | 1 |
| 62 | 4044420 | Защитный кожух | 1 |
| 63 | 4055311 | Ленточный зажим | 2 |
| 65 | J271255 | Болт с шайбой | 1 |
| 65A | J901255 | Болт | 1 |
| 65B | J222012 | Шайба | 1 |
| 66 | J271240 | Болт с шайбой | 2 |
| 66A | J901240 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
| 70 | 4187329 | Уплотнительное кольцо | 2 |
| 71 | A853380 | Угловой штуцер | 1 |
| 71A | 4506429 | Уплотнительное кольцо | 1 |
| 72 | A853180 | Адаптер | 1 |
| 72A | 4506429 | Уплотнительное кольцо | 1 |
| 73 | 4187308 | Уплотнительное кольцо | 4 |
| 74 | J271000 | Болт с шайбой | 4 |
| 74A | J901000 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
