Короб управление [EU] — HITACHI EH3500AC2

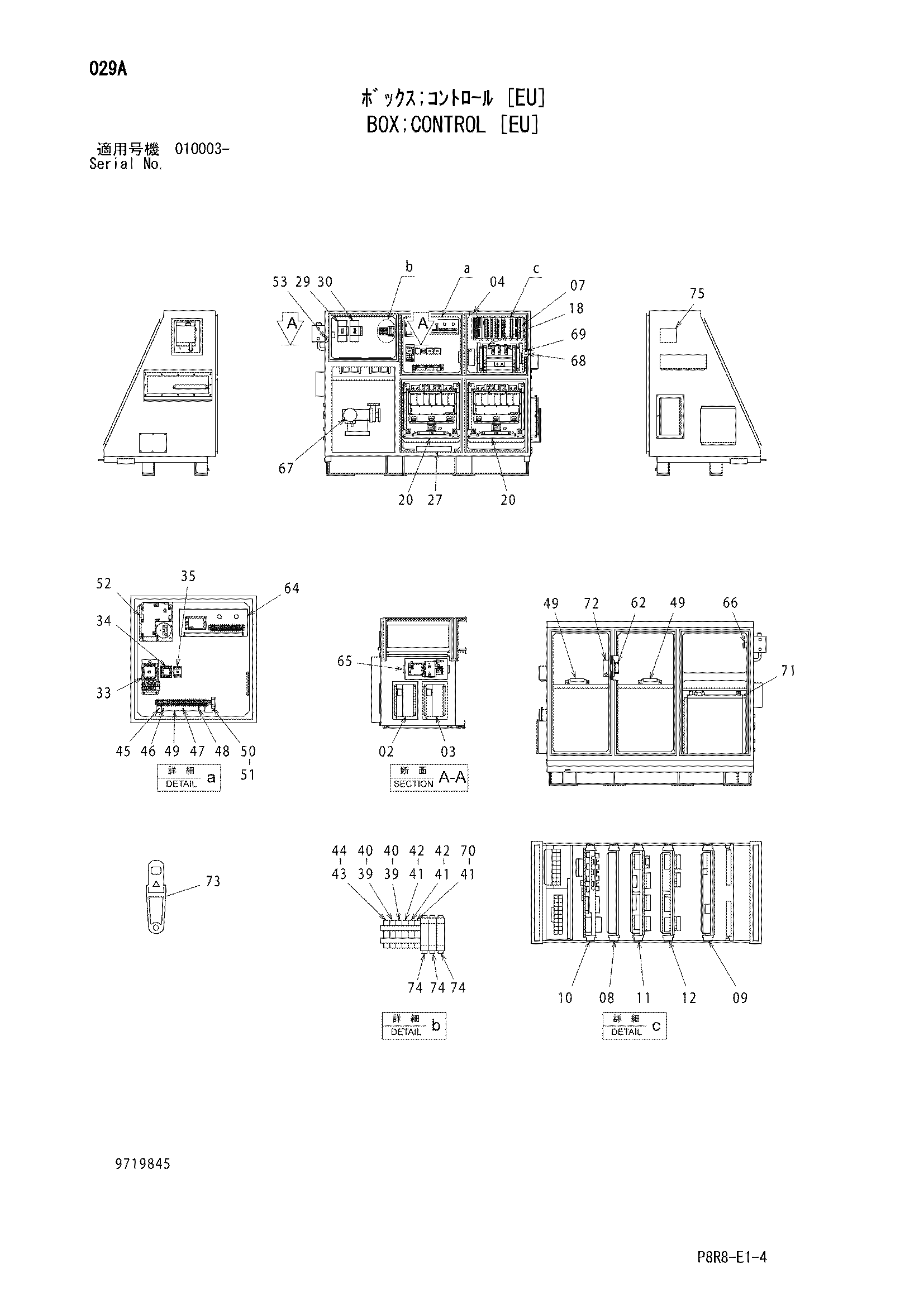

Заводская схема «Короб управление [EU]» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4719845	Короб управление	1
02	4689336	Инвертер	1
03	4689337	Инвертер	1
04	4676698	Выключатель термостатический	1
07	4689320	PI корпус	1
08	4689324	Плата принтед	1
08A	4689323	Аккумулятор	1
09	4689325	Плата принтед	1
10	4689326	Плата принтед	1
11	4689327	Плата принтед	1
12	4719812	Плата принтед	1
18	4689306	REC блок	1
20	4719787	Игбт в сборе	2
27	4676699	Датчик термостатический	1
29	4676700	Гидромолот	1
30	4676701	Гидромолот	1
33	4676703	Контактор	1
34	4676704	Контактор	1
35	4676705	Контактор	1
39	4676709	Предохранитель	2
40	4676710	Короб предохранитель	1
41	4676711	Предохранитель	3
42	4676712	Короб предохранитель	1
43	4676713	Предохранитель	1
44	4676714	Короб предохранитель	1
45	4676715	Диод	1
46	4676716	Диод	1
47	4676717	Диод	1
48	4676718	Датчик термостатический	1
49	4689338	Отопитель	5
50	4676720	Реле	1
51	4676721	Разъём	1
52	4719808 замена: 4722982	AFR блок	1
52	4722982	AFR блок	1
53	4676722	Датчик	1
62	4676687	Вентилятор блок	1
64	4676694	CS блок	1
65	4719807	MFR блок	1
66	4676724	Резистор	1
67	4676725	Насос	1
68	4676726	Резистор	1
69	4676727	Конденсатор	1
70	4691492	Короб предохранитель	1
71	4692049	Радиатор	1
72	4692050	Радиатор	1
73	4694265	Шпонка	1
74	4691495	Реле	3
75	4691494	Плата принтед	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
