Миллор (передний) — HITACHI EH3500AC2

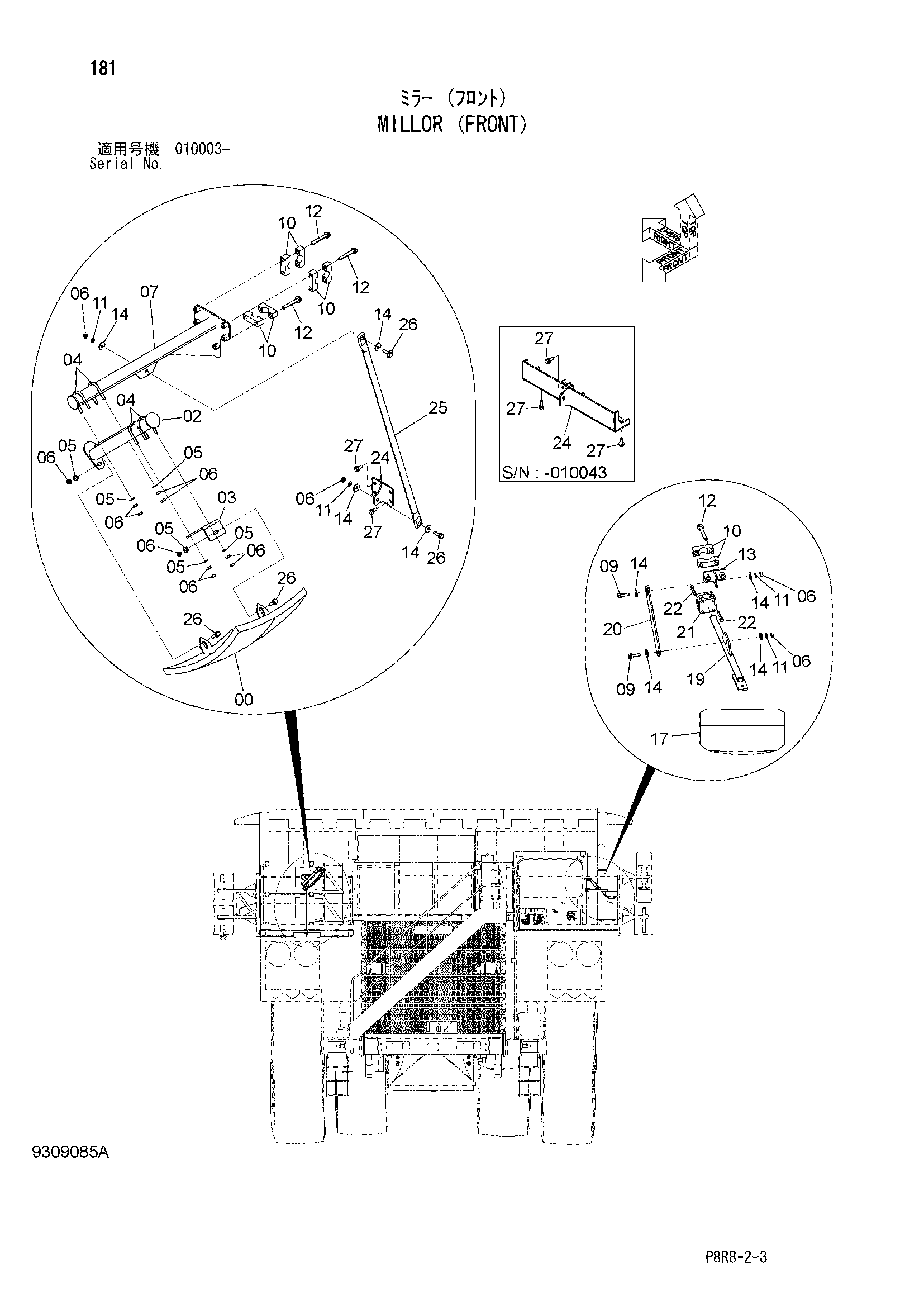

Заводская схема «Миллор (передний)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4682896 | Зеркало | 1 |
| 02 | 8113461 | Кронштейн | 1 |
| 03 | 4690284 | Кронштейн | 1 |
| 04 | 4178141 | U-образный болт | 4 |
| 05 | J222010 | Шайба | 10 |
| 06 | J950010 | Гайка | 22 |
| 07 | 8119659 | Подвес | 1 |
| 09 | J271035 | Болт с шайбой | 2 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4334363 | Хомут трубки | 8 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | J271290 | Болт с шайбой | 8 |
| 12A | J901290 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 9771696 | Кронштейн | 1 |
| 14 | J217083 | Шайба | 8 |
| 17 | 4703989 | Зеркало | 1 |
| 19 | 8119660 | Стойка | 1 |
| 20 | 4706283 | Стойка | 1 |
| 21 | 4376895 | Хомут | 1 |
| 22 | J260855 | Болт с шайбой | 4 |
| 22A | J900855 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 24 | 8120241 | Кронштейн | 1 |
| 24 | 9772565 | Кронштейн | 1 |
| 25 | 8120175 | Стойка | 1 |
| 26 | J271040 | Болт с шайбой | 4 |
| 26A | J901040 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J271030 | Болт с шайбой | 3 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 27 | J271030 | Болт с шайбой | 4 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
