Боковой фонарь — HITACHI EH3500AC2

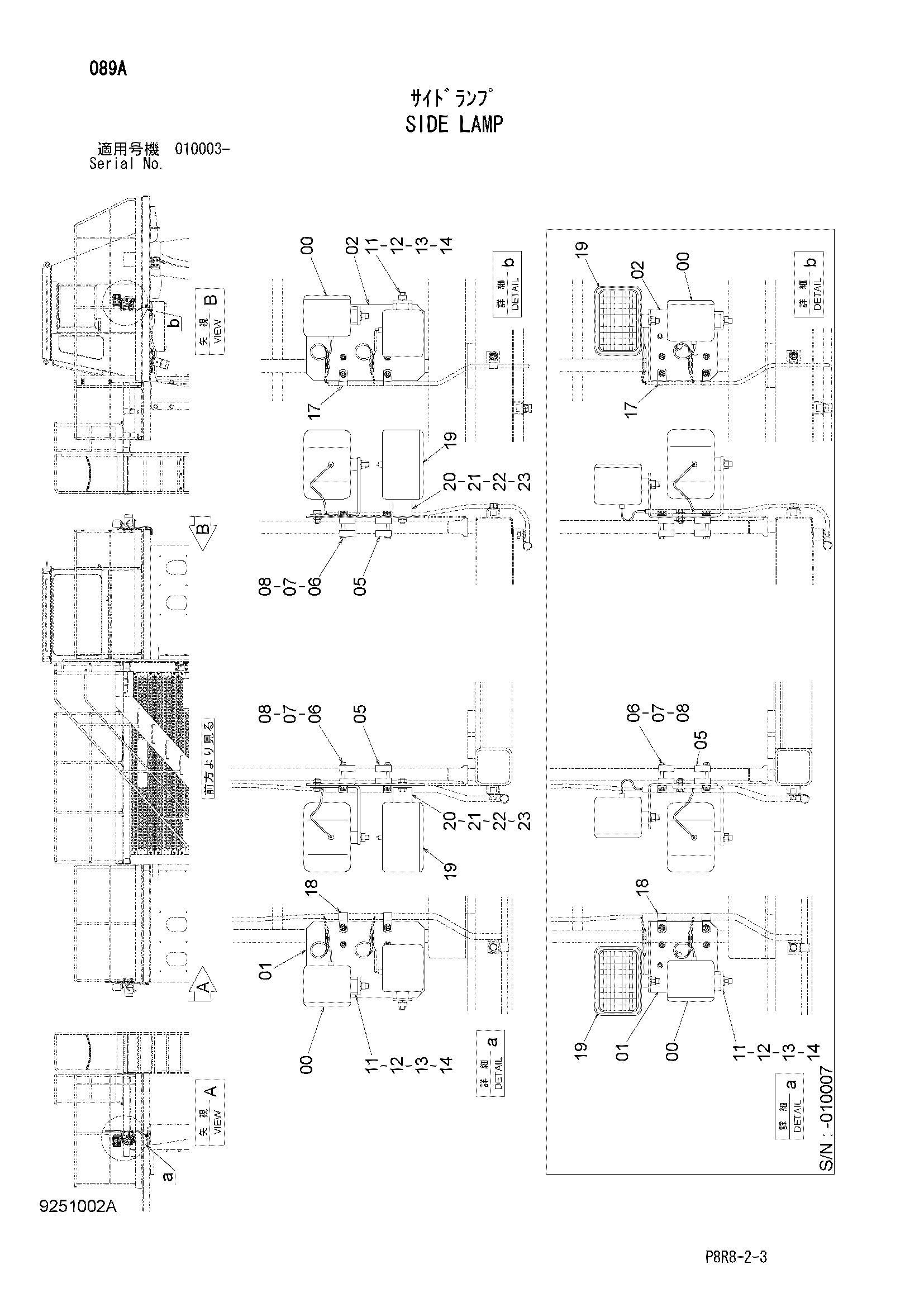

Заводская схема «Боковой фонарь» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 | Фара | 2 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | 9768162 замена: 4698625 | Кронштейн | 1 |
| 01 | 4698625 | Кронштейн | 1 |
| 02 | 9768163 замена: 4698625 | Кронштейн | 1 |
| 02 | 4698625 | Кронштейн | 1 |
| 05 | 4355757 | Хомут | 8 |
| 06 | J260870 | Болт с шайбой | 8 |
| 06A | J900870 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | J950008 | Гайка | 8 |
| 08 | A590108 | Плоская шайба | 8 |
| 11 | 4672287 | Кронштейн | 2 |
| 12 | J271030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J950010 | Гайка | 4 |
| 14 | J222010 | Шайба | 4 |
| 17 | 4190261 | Зажим | 2 |
| 18 | 4190253 | Зажим | 2 |
| 19 | 4336570 | Фонарь головка (дополнительное оборудование) | 2 |
| 19A | 4326801 | Ленс блок | 1 |
| 19B | 4326802 | Рама | 1 |
| 19C | 4285648 | Лампа | 1 |
| 19D | 4326803 | Прокладка | 1 |
| 19E | 4307026 | Шайба | 1 |
| 19F | 4307027 | Винт | 4 |
| 19G | A590114 | Плоская шайба | 1 |
| 19H | A590914 | Пружинная шайба | 1 |
| 19I | J952014 | Гайка | 1 |
| 20 | 4672287 | Кронштейн (дополнительное оборудование) | 2 |
| 21 | J271030 | Болт с шайбой (дополнительное оборудование) | 4 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J950010 | Гайка (дополнительное оборудование) | 4 |
| 23 | J222010 | Шайба (дополнительное оборудование) | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
