Детали радиатора — HITACHI EH3500AC2

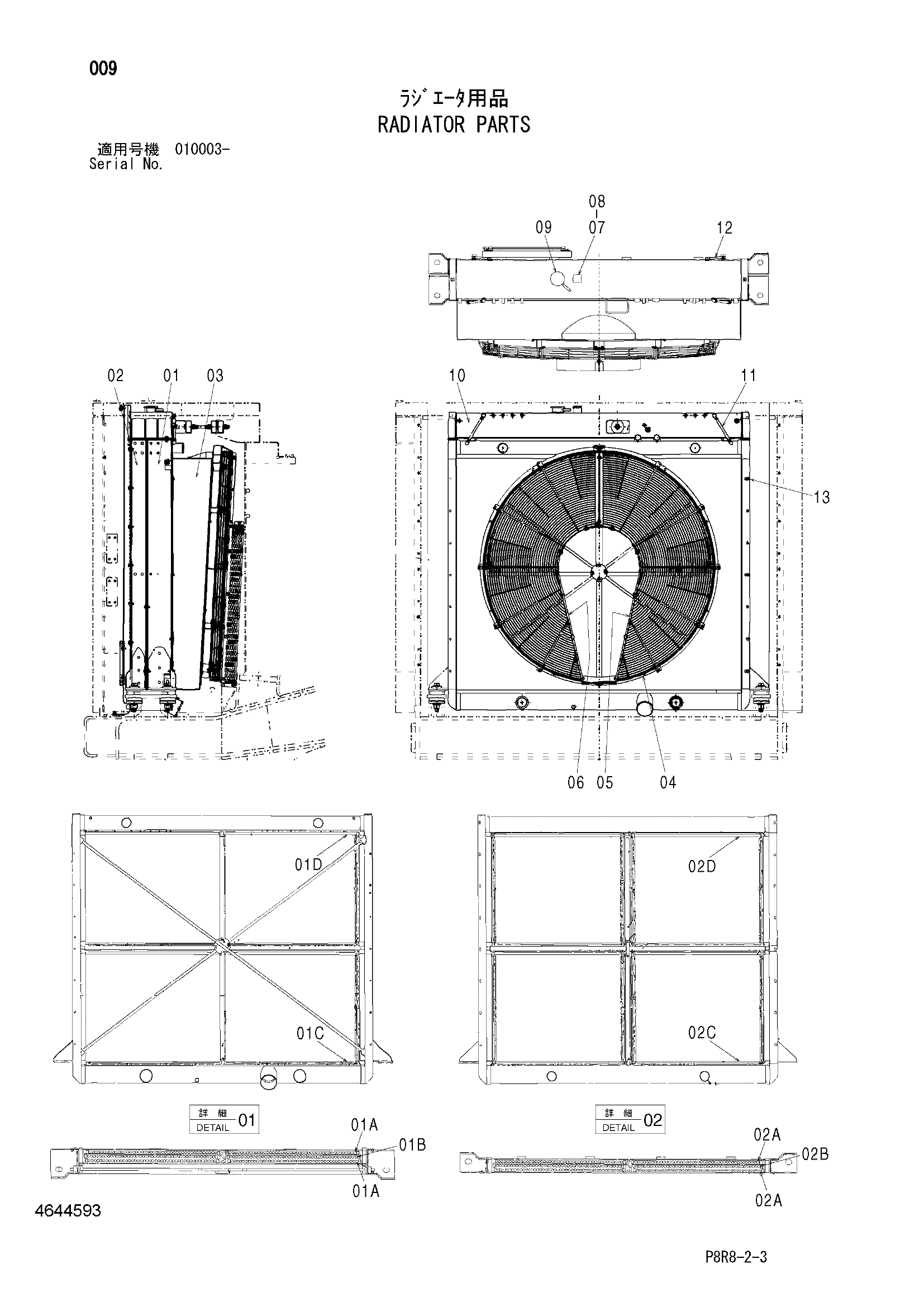

Заводская схема «Детали радиатора» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4644593 | Радиатор | 1 | |
| 01A | 4722347 | Трубка | 368 |
| 01B | 4722348 | Трубка | 184 |
| 01C | 4722349 | Резиновое уплотнение | 552 |
| 01D | 4722350 | Резиновое уплотнение | 552 |
| 02A | 4722347 | Трубка | 368 |
| 02B | 4722348 | Трубка | 184 |
| 02C | 4722349 | Резиновое уплотнение | 552 |
| 02D | 4722350 | Резиновое уплотнение | 552 |
| 03 | 4722340 | Кожух | 1 |
| 04 | 4722341 | Кольцо | 1 |
| 05 | 4722342 | Защита вентилятор | 1 |
| 06 | 4722343 | Защита вентилятор | 1 |
| 07 | 4722344 | Прокладка | 1 |
| 08 | 4722345 | Указатель уровня | 1 |
| 09 | 4722346 | Колпачок | 1 |
| 10 | 4722351 | Бак | 1 |
| 11 | 4722421 | Шланг | 2 |
| 12 | 4722422 | Шланг | 2 |
| 13 | 4722423 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
