Основной жгут проводов детали (4) — HITACHI EH3500AC2

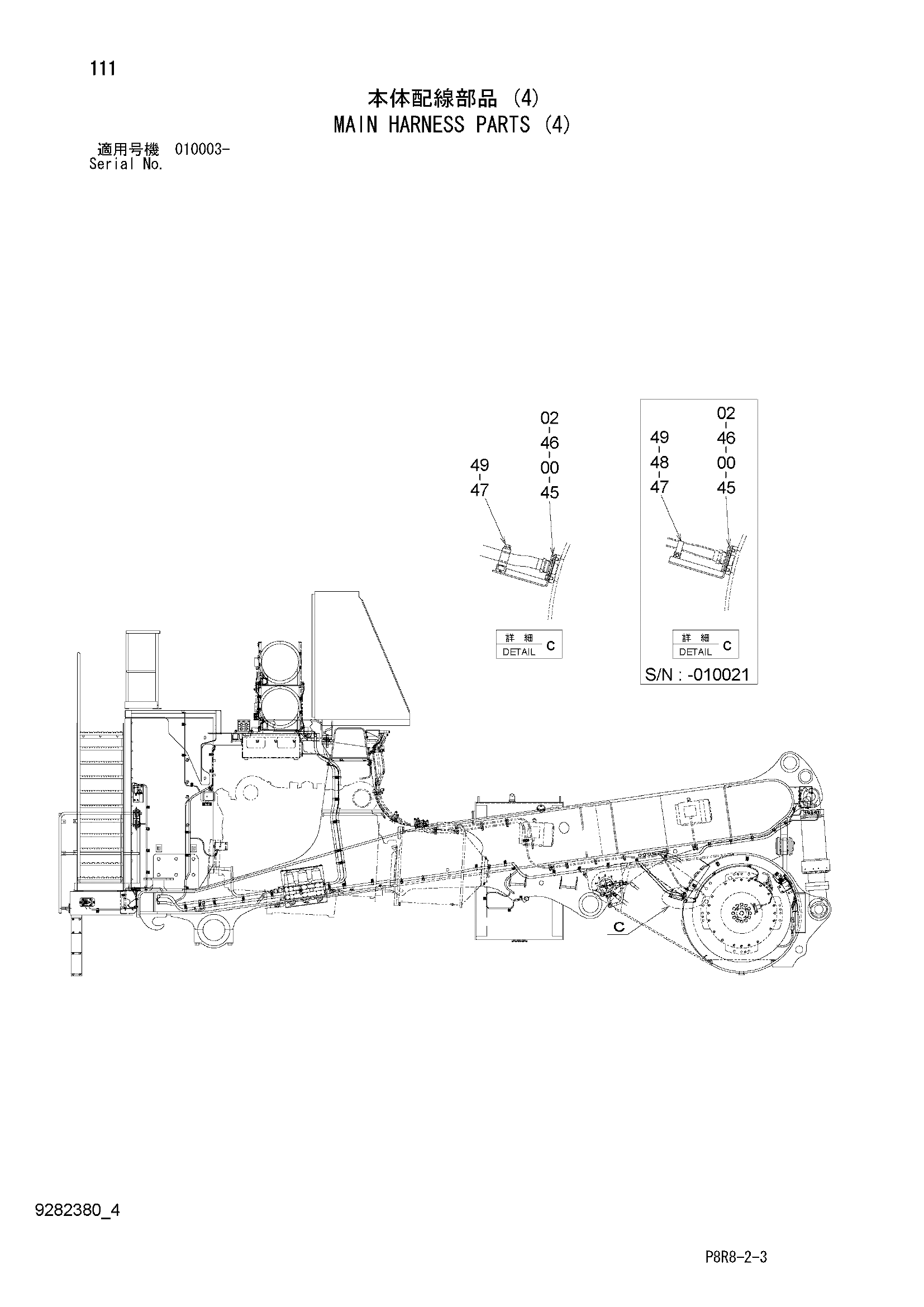

Заводская схема «Основной жгут проводов детали (4)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4674562 | Манжета | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 45 | 8111429 замена: 8120748 | Кронштейн | 1 |
| 45 | 8120748 | Кронштейн | 1 |
| 46 | 4680453 | Проставка | 4 |
| 47 | 4637940 | Хомут | 1 |
| 47 | 4192035 | Зажим | 1 |
| 48 | 4637935 | Кронштейн | 1 |
| 49 | J271090 | Болт с шайбой | 2 |
| 49A | J901090 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 49 | J271025 | Болт с шайбой | 2 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
