Кабина трубопроводы — HITACHI EH3500AC2

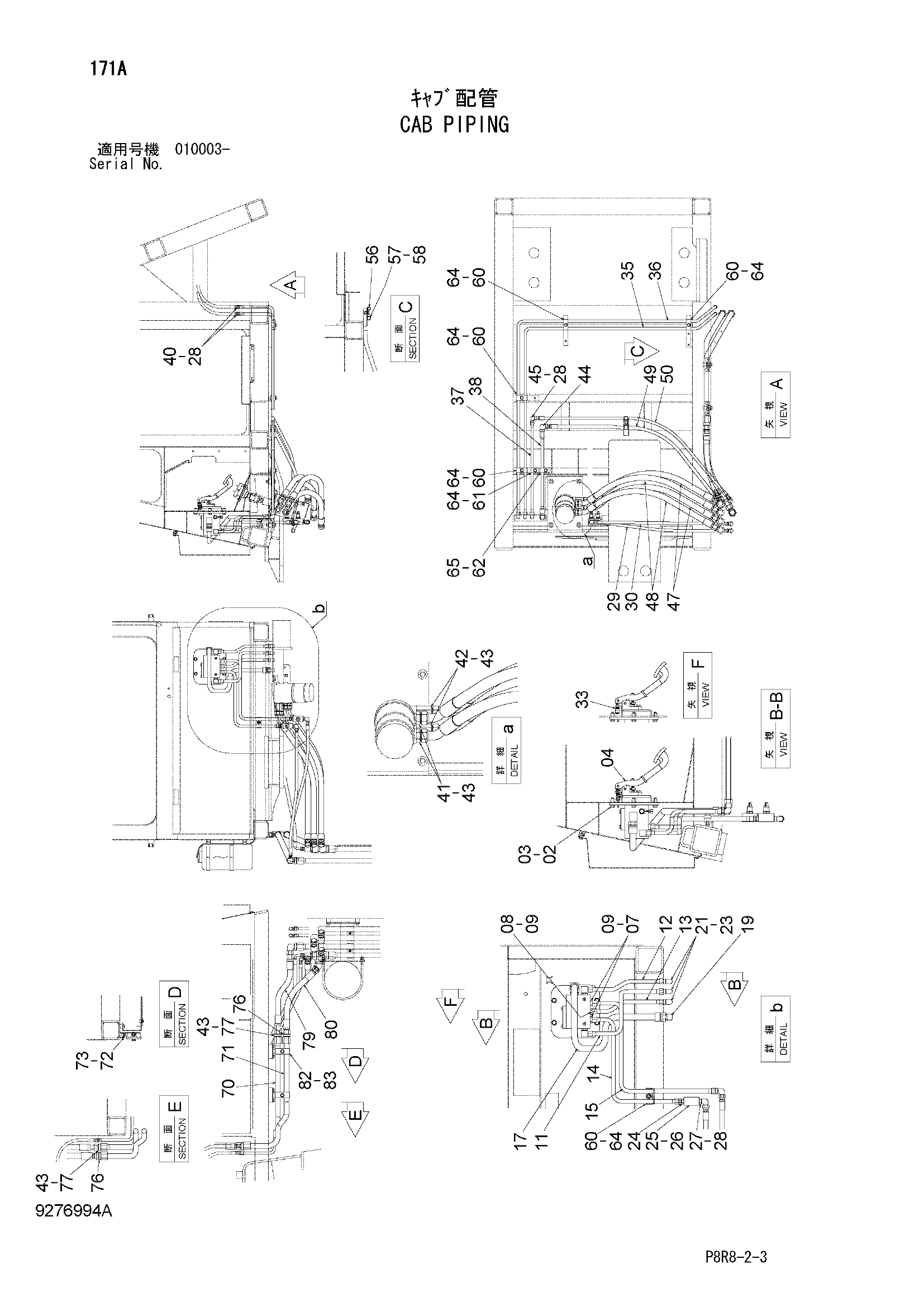

Заводская схема «Кабина трубопроводы» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J222010 | Шайба | 6 |
| 03 | J921035 | Болт | 6 |
| 04 | 4678792 | Тормозной клапан | 1 |
| 07 | 4187187 | Адаптер | 2 |
| 07A | U10778U | Уплотнительное кольцо | 1 |
| 08 | 4215579 | Адаптер | 1 |
| 08A | U12547U | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 3 |
| 11 | 8105042 | Трубка | 1 |
| 12 | 8105044 | Трубка | 1 |
| 13 | 8105048 | Трубка | 1 |
| 14 | 8105053 | Трубка | 1 |
| 15 | 8119457 | Трубка | 1 |
| 17 | 8112345 | Трубка | 1 |
| 19 | 4190246 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4202112 | Угловой штуцер | 3 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4138938 | Уплотнительное кольцо | 3 |
| 24 | 4198472 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 2 |
| 25 | 4665911 | Коллектор | 1 |
| 26 | 4436271 | Датчик давления | 1 |
| 26A | 4365826 | Уплотнительное кольцо | 1 |
| 27 | 4198795 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4138928 | Уплотнительное кольцо | 5 |
| 29 | 4655670 | Шланг | 1 |
| 30 | 4655669 | Шланг | 1 |
| 33 | 4675885 | Выключатель микро | 1 |
| 35 | 8105043 | Трубка | 1 |
| 36 | 8105045 | Трубка | 1 |
| 37 | 9767740 | Трубка | 1 |
| 38 | 9767739 | Трубка | 1 |
| 40 | 4198405 | Адаптер | 2 |
| 40A | 4506429 | Уплотнительное кольцо | 1 |
| 41 | 4640610 | Адаптер | 2 |
| 41A | 4510188 | Уплотнительное кольцо | 1 |
| 42 | 4269984 | Адаптер | 2 |
| 42A | 4510188 | Уплотнительное кольцо | 1 |
| 43 | 4187328 | Уплотнительное кольцо | 6 |
| 44 | A852344 | Угловой штуцер | 1 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 4643394 | Угловой штуцер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4467657 | Шланг | 2 |
| 48 | 4668573 | Шланг | 2 |
| 49 | 4313435 | Шланг | 1 |
| 49 | 4252859 | Шланг | 1 |
| 50 | 4668572 | Шланг | 1 |
| 56 | 4190262 | Зажим | 1 |
| 57 | 4190277 | Зажим | 1 |
| 58 | J271025 | Болт с шайбой | 1 |
| 58A | J901025 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 60 | 4189858 | Хомут трубки | 5 |
| 61 | 4190124 | Хомут трубки | 1 |
| 62 | 4190125 | Хомут трубки | 1 |
| 64 | J271050 | Болт с шайбой | 6 |
| 64A | J901050 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | J271055 | Болт с шайбой | 1 |
| 65A | J901055 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 70 | 9769341 | Трубка | 1 |
| 71 | 9769342 | Трубка | 1 |
| 72 | 9769344 | Кронштейн | 2 |
| 73 | J271025 | Болт с шайбой | 4 |
| 73A | J901025 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 76 | 4214444 | Адаптер | 2 |
| 76A | 4506429 | Уплотнительное кольцо | 1 |
| 77 | A853188 | Адаптер | 2 |
| 77A | 4506429 | Уплотнительное кольцо | 1 |
| 79 | 4679861 | Шланг | 1 |
| 79 | 4712300 | Шланг | 1 |
| 79 | 4679861 | Шланг | 1 |
| 80 | 4679372 | Шланг | 1 |
| 80 | 4712299 | Шланг | 1 |
| 82 | 4189860 | Хомут трубки | 2 |
| 83 | J271270 | Болт с шайбой | 2 |
| 83A | J901270 | Болт | 1 |
| 83B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
