Крышка (двигатель боковой) — HITACHI EH3500AC2

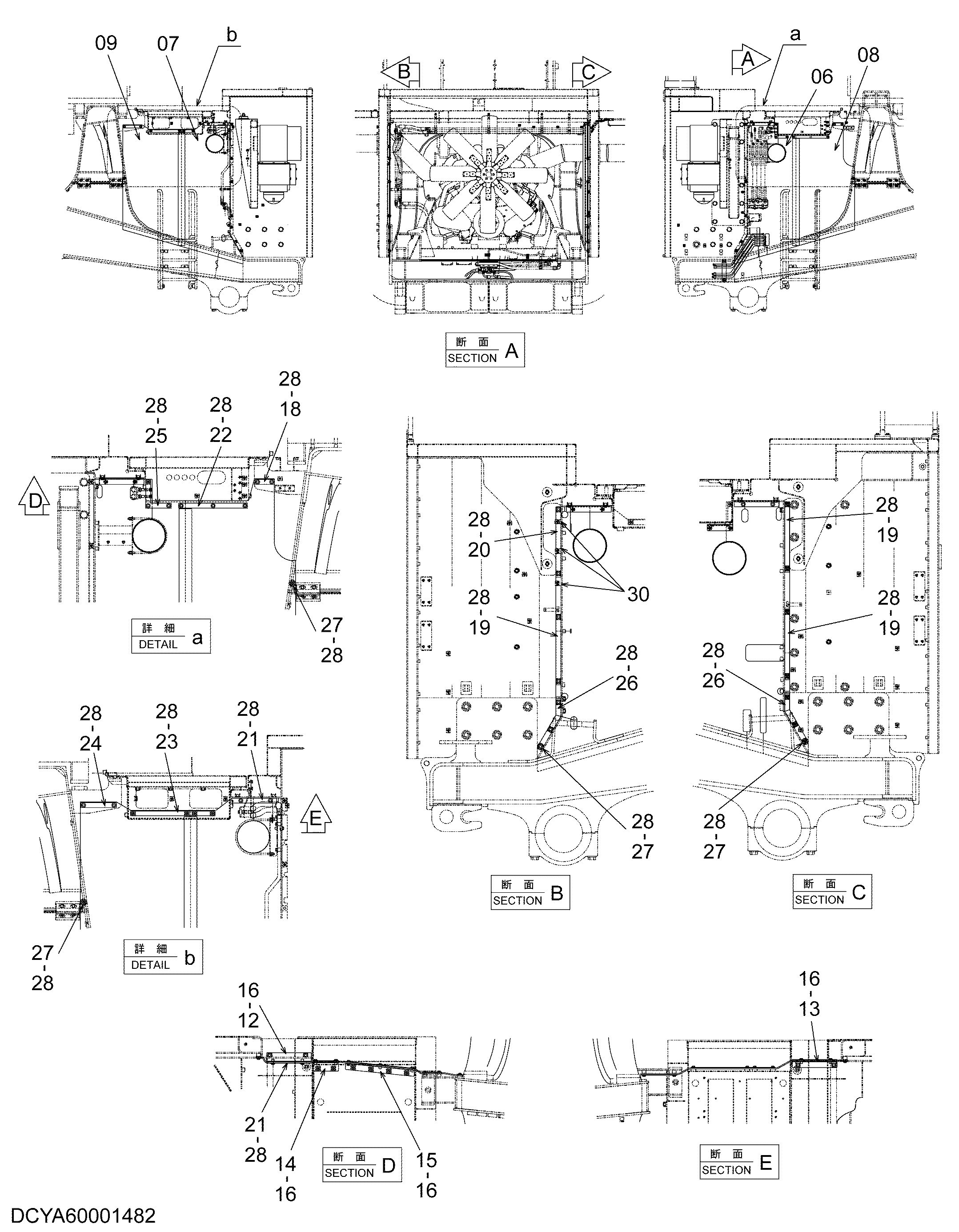

Заводская схема «Крышка (двигатель боковой)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | YA40001642 | Резиновая прокладка | 1 |
| 07 | YA40001643 | Резиновая прокладка | 1 |
| 08 | YA40001644 | Резиновая прокладка | 1 |
| 09 | YA40001645 | Резиновая прокладка | 1 |
| 12 | YA40001636 | Кронштейн | 1 |
| 13 | YA40001637 | Кронштейн | 1 |
| 14 | YA40001638 | Кронштейн | 1 |
| 15 | YA40001639 | Кронштейн | 1 |
| 16 | J281020 | Болт с шайбой | 10 |
| 16A | J901020 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | YA00002344 | Пластина | 1 |
| 19 | YA00002345 | Пластина | 3 |
| 20 | YA00002350 | Пластина | 1 |
| 21 | YA00002346 | Пластина | 2 |
| 22 | YA00002347 | Пластина | 1 |
| 23 | YA00002349 | Пластина | 1 |
| 24 | YA00002348 | Пластина | 1 |
| 25 | YA40001641 | Пластина | 1 |
| 26 | YA40001640 | Пластина | 2 |
| 27 | 4090200 | Шайба | 4 |
| 28 | J281025 | Болт с шайбой | 34 |
| 28A | J901025 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 30 | 4271439 | Проставка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
