Топливный бак — HITACHI EH3500AC2

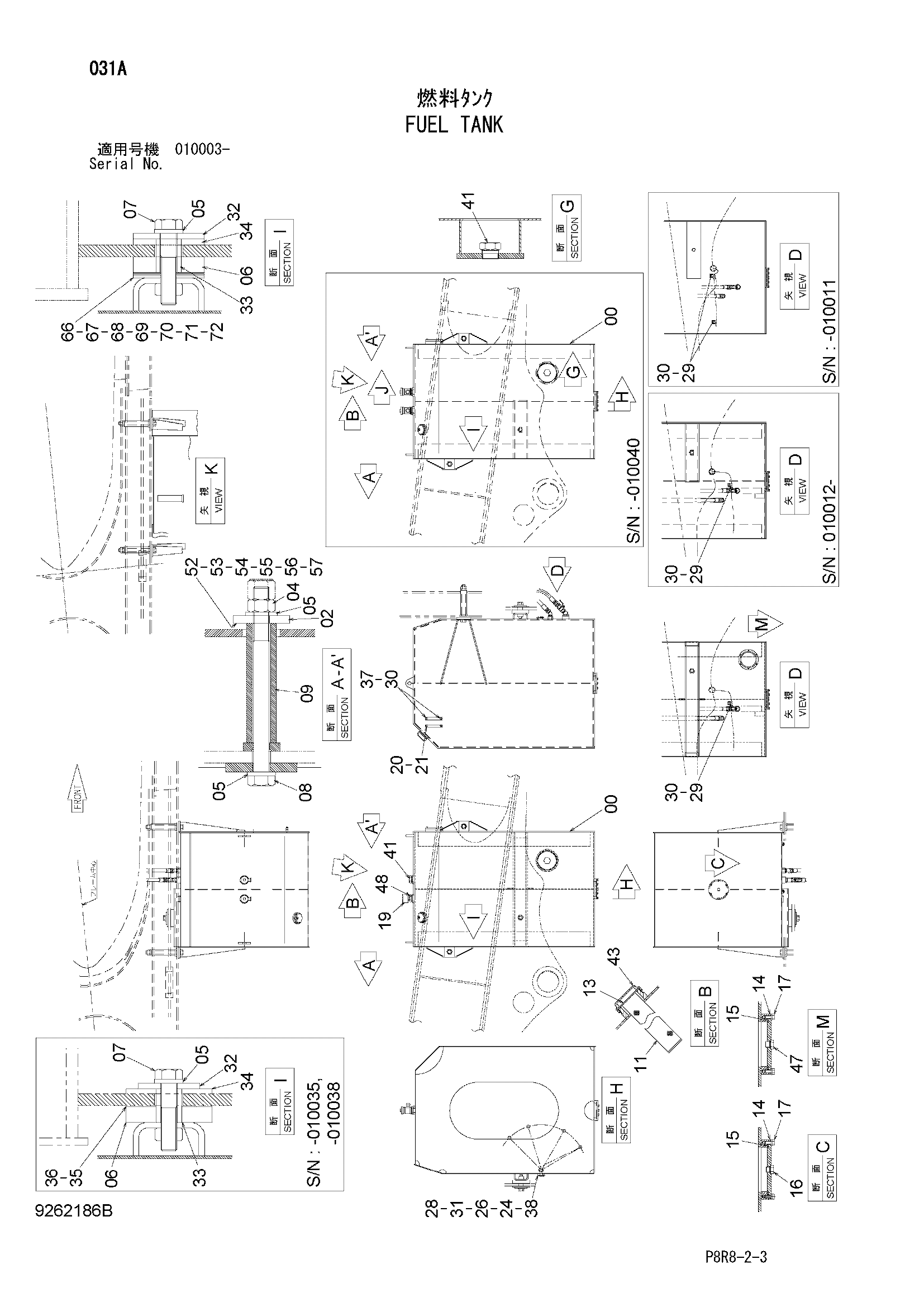

Заводская схема «Топливный бак» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009964 замена: 5013016 | Топливный бак | 1 |
| 00 | 5013016 | Топливный бак | 1 |
| 01 | 9768146 | Проставка | 2 |
| 02 | 4686395 | Пластина | 2 |
| 04 | M663033 | U-образная гайка | 2 |
| 05 | J222033 | Шайба | 5 |
| 06 | 4651025 | Резиновая подушка | 1 |
| 06 | 4675733 | Резиновая подушка | 1 |
| 07 | J833310 | Болт | 1 |
| 07 | J833311 | Болт | 1 |
| 08 | 4472407 | Болт | 2 |
| 11 | 4188368 | Сетчатый фильтр | 1 |
| 13 | 4031285 | Манжета резиновый | 1 |
| 14 | 4634424 | Крышка | 1 |
| 14 | 4634424 | Крышка | 2 |
| 15 | A810165 | Уплотнительное кольцо | 1 |
| 15 | A810165 | Уплотнительное кольцо | 2 |
| 16 | A885004 замена: 4209653 | Пробка | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4209653 | Пробка | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | J271025 | Болт с шайбой | 6 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 17 | J271025 | Болт с шайбой | 12 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4717466 | Сапун | 2 |
| 19A | 4676406 | Фильтр | 1 |
| 20 | 8033923 | Указатель уровня | 1 |
| 20A | 4100967 | Болт | 2 |
| 21 | 449558 | Уплотнительная шайба | 4 |
| 24 | 4269607 | Манжета | 1 |
| 26 | M430510 | Винт | 5 |
| 28 | 4207240 | Колпачок | 1 |
| 29 | 4190261 | Зажим | 2 |
| 29 | 4190261 | Зажим | 1 |
| 30 | J901020 | Болт | 2 |
| 30 | J901020 | Болт | 3 |
| 31 | A590105 | Плоская шайба | 5 |
| 32 | 4639402 | Пластина | 1 |
| 32 | 4682202 | Пластина | 1 |
| 33 | 4651009 | Трубка | 1 |
| 34 | 4651011 | Резиновая подушка | 1 |
| 34 | 4675731 | Резиновая подушка | 1 |
| 35 | 4651028 | Регулировочная шайба 2.3mm | 2 |
| 36 | 4651029 | Регулировочная шайба 3.2mm | 2 |
| 37 | J222010 | Шайба | 2 |
| 38 | 4664585 | Поплавок | 1 |
| 41 | 4291578 | Пробка | 1 |
| 41 | 4291578 | Пробка | 2 |
| 43 | 3108295 | Колпачок | 1 |
| 47 | A885004 | Пробка | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4717467 | RE | 1 |
| 52 | 4664417 | Регулировочная шайба 0.5mm | 4 |
| 53 | 4660877 | Регулировочная шайба 1.6mm | 2 |
| 54 | 4687160 | Регулировочная шайба 2.3mm | 2 |
| 55 | 4686176 | Регулировочная шайба 2.3mm | 2 |
| 56 | 4686177 | Регулировочная шайба 4.5mm | 2 |
| 57 | 4456359 | Пластина | 2 |
| 66 | 4678352 | Регулировочная шайба 0.5mm | 1 |
| 67 | 4682206 | Регулировочная шайба 1.6mm | 1 |
| 68 | 4673712 | Регулировочная шайба 2.3mm | 1 |
| 69 | 4682205 | Регулировочная шайба 3.2mm | 1 |
| 70 | 4673714 | Регулировочная шайба 4.5mm | 1 |
| 71 | 4673715 | Регулировочная шайба 6mm | 1 |
| 72 | 4674084 | Регулировочная шайба 9mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
