Передний колесо — HITACHI EH3500AC2

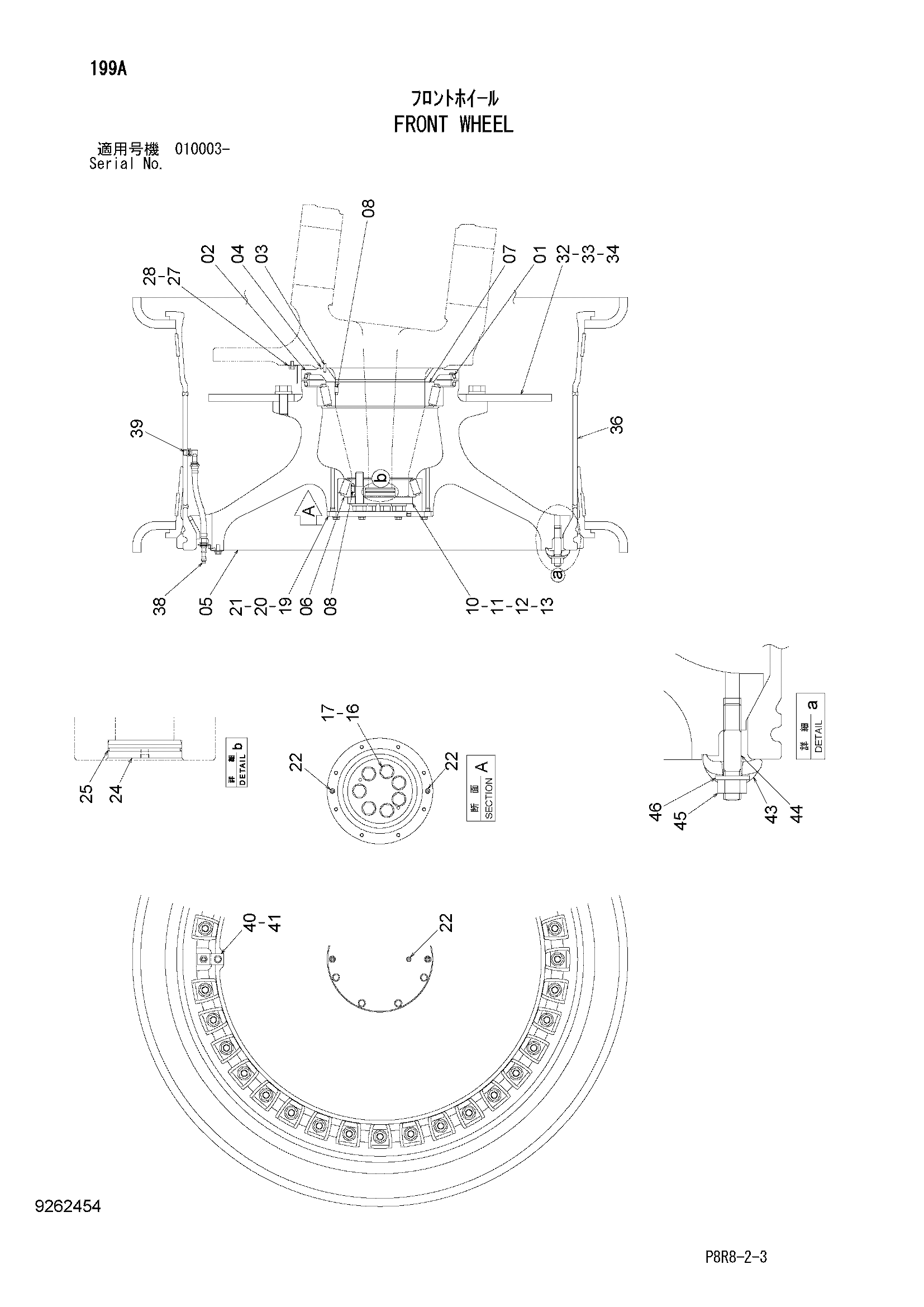

Заводская схема «Передний колесо» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4391642 | Комплект уплотнений | 1 |
| 02 | 3104167 | Фиксатор | 1 |
| 03 | J401032 | Установочный штифт | 1 |
| 04 | 4605034 | Уплотнительное кольцо | 1 |
| 05 | 1033389 | Колесо | 1 |
| 06 | 4631354 | Роликовый подшипник | 1 |
| 07 | 4631355 | Роликовый подшипник | 1 |
| 08 | 4639308 | Палец | 2 |
| 10 | 3108325 | Пластина | 1 |
| 11 | 4655084 | Регулировочная шайба 0.05mm | 4 |
| 12 | 4655085 | Регулировочная шайба 0.3mm | 4 |
| 13 | 4655086 | Регулировочная шайба 0.8mm | 4 |
| 16 | J922704 | Болт | 7 |
| 17 | J222027 | Шайба | 7 |
| 19 | 3104145 | Крышка | 1 |
| 20 | J921240 | Болт | 8 |
| 21 | J222012 | Шайба | 8 |
| 22 | 94-2012 | Пробка | 3 |
| 24 | 3104123 | Пластина | 1 |
| 25 | 4153546 | Уплотнительное кольцо | 1 |
| 27 | 8099281 | Дефлектор | 1 |
| 28 | J271020 | Болт с шайбой | 3 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 32 | J833380 | Болт | 32 |
| 33 | 4083438 | Шайба | 32 |
| 34 | 3111249 | Дисковый | 1 |
| 36 | 4631383 | Обод | 1 |
| 38 | 4633475 | Клапан | 1 |
| 39 | 4633477 | Адаптер | 1 |
| 40 | 4633567 | Кронштейн | 1 |
| 41 | J271225 | Болт с шайбой | 1 |
| 41A | J901225 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 43 | 3104169 | Хомут | 35 |
| 44 | 4631362 замена: 4715755 | Болт шпилька | 35 |
| 44 | 4715755 | Болт шпилька | 35 |
| 45 | J950024 замена: J951024 | Гайка | 35 |
| 45 | J951024 | Гайка | 35 |
| 46 | J222024 замена: 4085614 | Шайба | 35 |
| 46 | 4085614 | Шайба | 35 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
