Основной клемма короб — HITACHI EH3500AC2

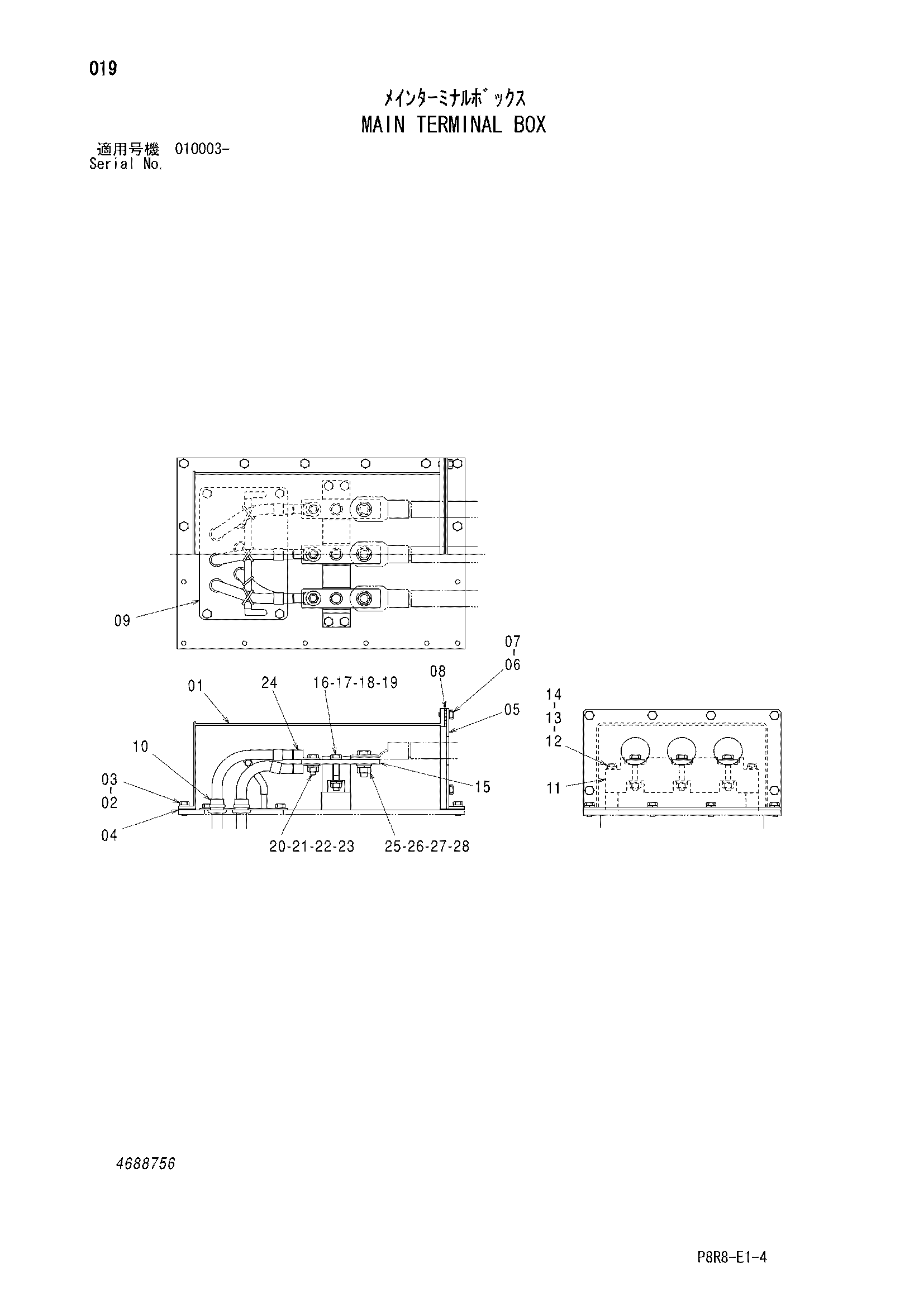

Заводская схема «Основной клемма короб» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4688756 | Основной клемма короб | 1 | |
| 01 | 4688925 | Крышка | 1 |
| 02 | J901020 | Болт | 12 |
| 03 | A590910 | Пружинная шайба | 12 |
| 04 | 4688926 | Прокладка | 1 |
| 05 | 4688927 | Стойка | 1 |
| 06 | J901020 | Болт | 10 |
| 07 | A590910 | Пружинная шайба | 10 |
| 08 | 4688928 | Прокладка | 1 |
| 09 | 4688929 | Пластина | 1 |
| 10 | 4688930 | Втулка | 6 |
| 11 | 4688931 | Пластина | 1 |
| 12 | J901070 | Болт | 4 |
| 13 | A590110 | Плоская шайба | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | 4688932 | Контактор | 3 |
| 16 | J901270 | Болт | 3 |
| 17 | A590112 | Плоская шайба | 6 |
| 18 | A590912 | Пружинная шайба | 3 |
| 19 | J950012 | Гайка | 3 |
| 20 | J901235 | Болт | 3 |
| 21 | A590112 | Плоская шайба | 3 |
| 22 | A590912 | Пружинная шайба | 3 |
| 23 | J950012 | Гайка | 3 |
| 24 | 4688933 | Клемма | 6 |
| 25 | J901650 | Болт | 3 |
| 26 | A590116 | Плоская шайба | 3 |
| 27 | A590916 | Пружинная шайба | 3 |
| 28 | J950016 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
