Клапан в сборе — HITACHI EH3500AC2

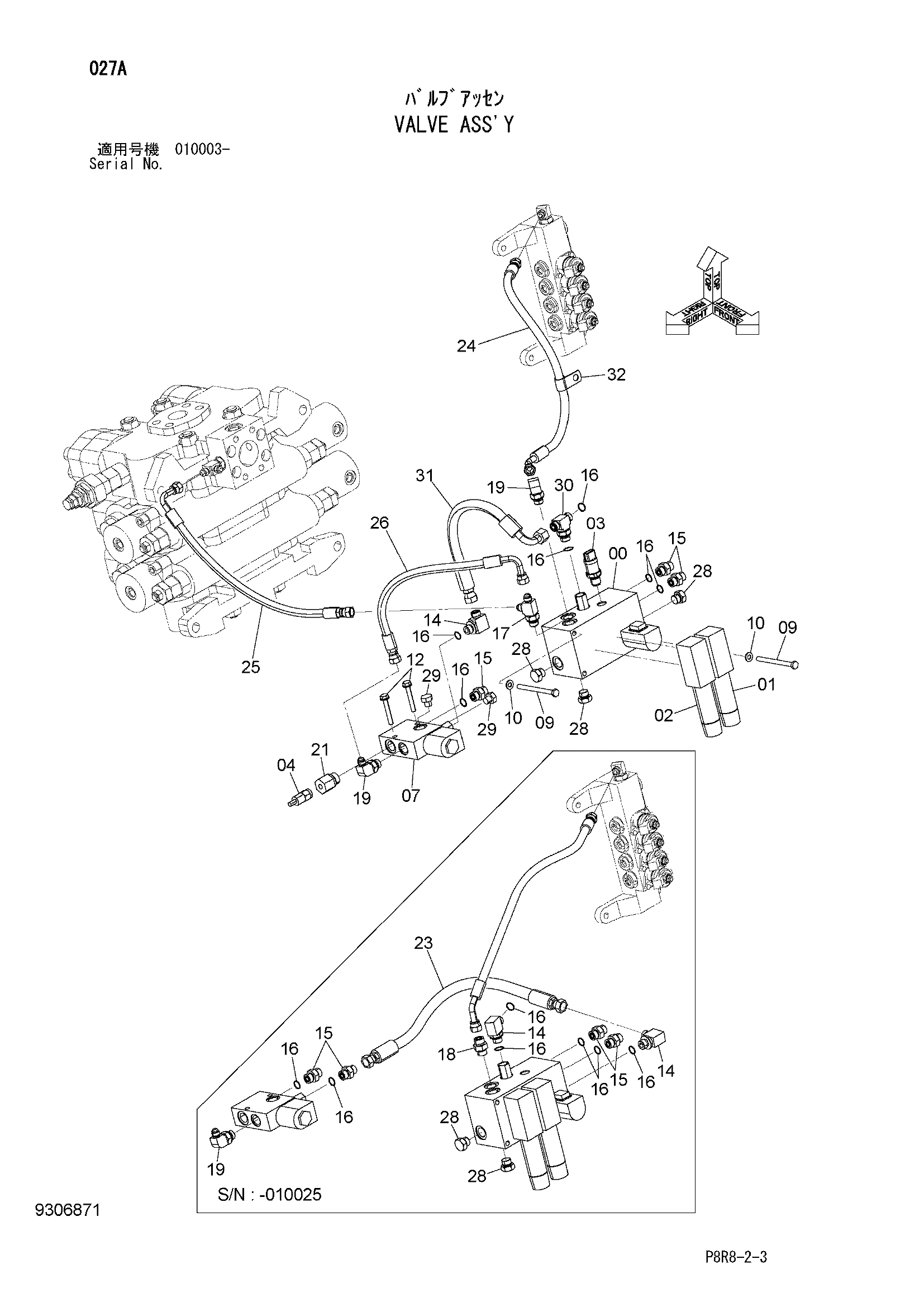

Заводская схема «Клапан в сборе» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4681551 | Блок клапанов | 1 |
| 01 | 4682670 | Клапан редукинг | 1 |
| 02 | 4682671 | Клапан редукинг | 1 |
| 03 | 4436271 | Датчик давления | 1 |
| 03A | 4365826 | Уплотнительное кольцо | 1 |
| 04 | 4642126 | Датчик давления | 1 |
| 07 | 4691235 | Блок клапанов | 1 |
| 09 | J900800 | Болт | 3 |
| 10 | J250008 | Плоская шайба | 3 |
| 12 | J260855 | Болт с шайбой | 2 |
| 12A | J900855 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | 4198795 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4198795 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4198405 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4198405 | Адаптер | 3 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4138928 | Уплотнительное кольцо | 6 |
| 17 | A852433 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852333 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852333 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4699162 | Адаптер | 1 |
| 23 | 4214435 | Шланг | 1 |
| 23 | 4205384 | Шланг | 1 |
| 24 | 4651988 | Шланг | 1 |
| 25 | 4456838 | Шланг | 1 |
| 26 | 4442429 | Шланг | 1 |
| 28 | 4092534 | Пробка | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4092534 | Пробка | 3 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4093624 | Пробка | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4654921 | Тройник | 1 |
| 32 | 4190253 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
