Насосный агрегат — HITACHI EH3500AC2

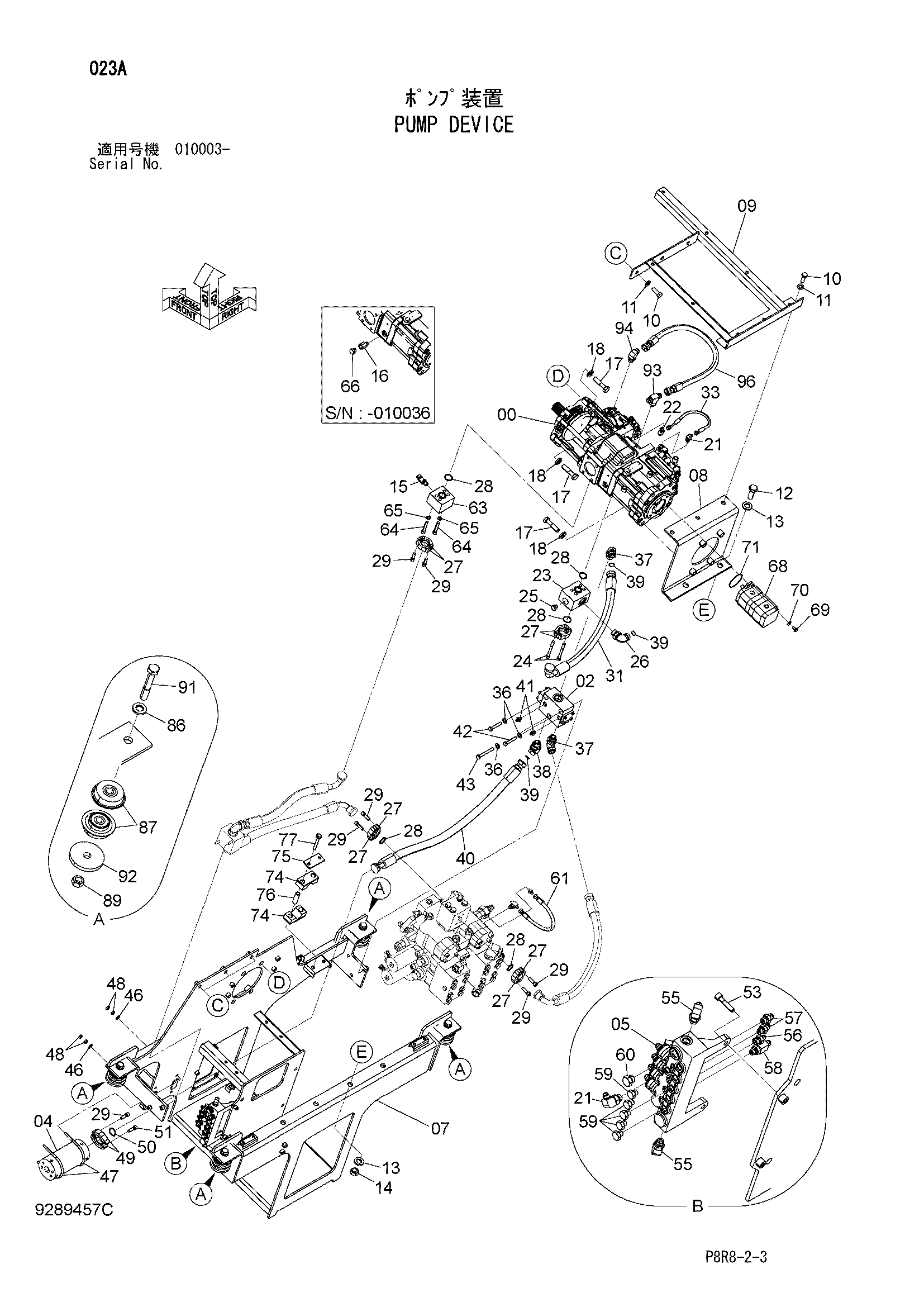

Заводская схема «Насосный агрегат» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4650348 | Поршневой насос | 1 |
| 02 | 4626057 | Клапан селектор | 1 |
| 04 | 4458014 | Фильтр | 1 |
| 04A | 4660740 | Фильтрующий элемент | 1 |
| 05 | 9218270 | Электромагнитный клапан | 1 |
| 07 | 5011873 | Кронштейн | 1 |
| 08 | 8104293 | Кронштейн | 1 |
| 09 | 7050314 | Кронштейн | 1 |
| 10 | J921645 | Болт | 6 |
| 11 | J222016 | Шайба | 6 |
| 12 | J922465 | Болт | 2 |
| 13 | J222024 | Шайба | 4 |
| 14 | J950024 | Гайка | 2 |
| 15 | 4436271 | Датчик давления | 1 |
| 15A | 4365826 | Уплотнительное кольцо | 1 |
| 16 | 4269537 | Переходник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | J922080 | Болт | 8 |
| 18 | J222020 | Шайба | 8 |
| 21 | A852322 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852422 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 2040045 | Блок | 1 |
| 24 | J781202 | Болт с внутренним шестигранником | 4 |
| 25 | 4422953 | Пробка | 1 |
| 26 | A853388 | Угловой штуцер | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4085560 | Разъёмный фланец | 8 |
| 28 | 966993 | Уплотнительное кольцо | 5 |
| 29 | J781240 | Болт с внутренним шестигранником | 12 |
| 31 | 4249333 | Шланг | 1 |
| 33 | 4620072 | Шланг | 1 |
| 36 | J222012 | Шайба | 3 |
| 37 | A853388 | Угловой штуцер | 2 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
| 38 | A853288 | Угловой штуцер | 1 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 4187328 | Уплотнительное кольцо | 4 |
| 40 | 4653719 | Шланг | 1 |
| 41 | A852122 | Адаптер | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | J901270 | Болт | 2 |
| 43 | J901200 | Болт | 1 |
| 46 | J222010 | Шайба | 4 |
| 47 | 4461587 | U-образный болт | 2 |
| 48 | J950010 | Гайка | 8 |
| 49 | 4075853 | Разъёмный фланец | 2 |
| 50 | 4508805 | Уплотнительное кольцо | 1 |
| 51 | J781240 | Болт с внутренним шестигранником | 4 |
| 53 | J781045 | Болт с внутренним шестигранником | 2 |
| 55 | A852333 | Угловой штуцер | 2 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | A852122 | Адаптер | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | A852123 | Адаптер | 2 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | A852423 | Тройник | 1 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 59 | A885002 | Пробка | 5 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | A885003 | Пробка | 1 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4269834 | Шланг | 1 |
| 63 | 3119311 | Коллектор | 1 |
| 64 | J781270 | Болт с внутренним шестигранником | 4 |
| 65 | 4619111 | Пружинная шайба | 4 |
| 66 | 4422953 | Пробка | 1 |
| 66A | 4506416 | Уплотнительное кольцо | 1 |
| 68 | 4695662 | Шестерённый насос | 1 |
| 69 | M341025 | Болт с внутренним шестигранником | 2 |
| 70 | J222010 | Шайба | 2 |
| 71 | A810085 | Уплотнительное кольцо | 1 |
| 74 | 4349621 | Хомут шланга | 2 |
| 75 | 4341803 | Пластина | 1 |
| 76 | 4349648 | Проставка | 2 |
| 77 | J271200 | Болт с шайбой | 2 |
| 77A | J901200 | Болт | 1 |
| 77B | J222012 | Шайба | 1 |
| 86 | J222020 | Шайба | 4 |
| 87 | 4641317 | Резиновая подушка | 8 |
| 89 | J950020 | Гайка | 4 |
| 91 | J922004 | Болт | 4 |
| 92 | 4659060 | Проставка | 4 |
| 93 | A852566 | Тройник | 1 |
| 93A | 4506424 | Уплотнительное кольцо | 1 |
| 94 | A852366 | Угловой штуцер | 1 |
| 94A | 4506424 | Уплотнительное кольцо | 1 |
| 96 | 4281753 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
