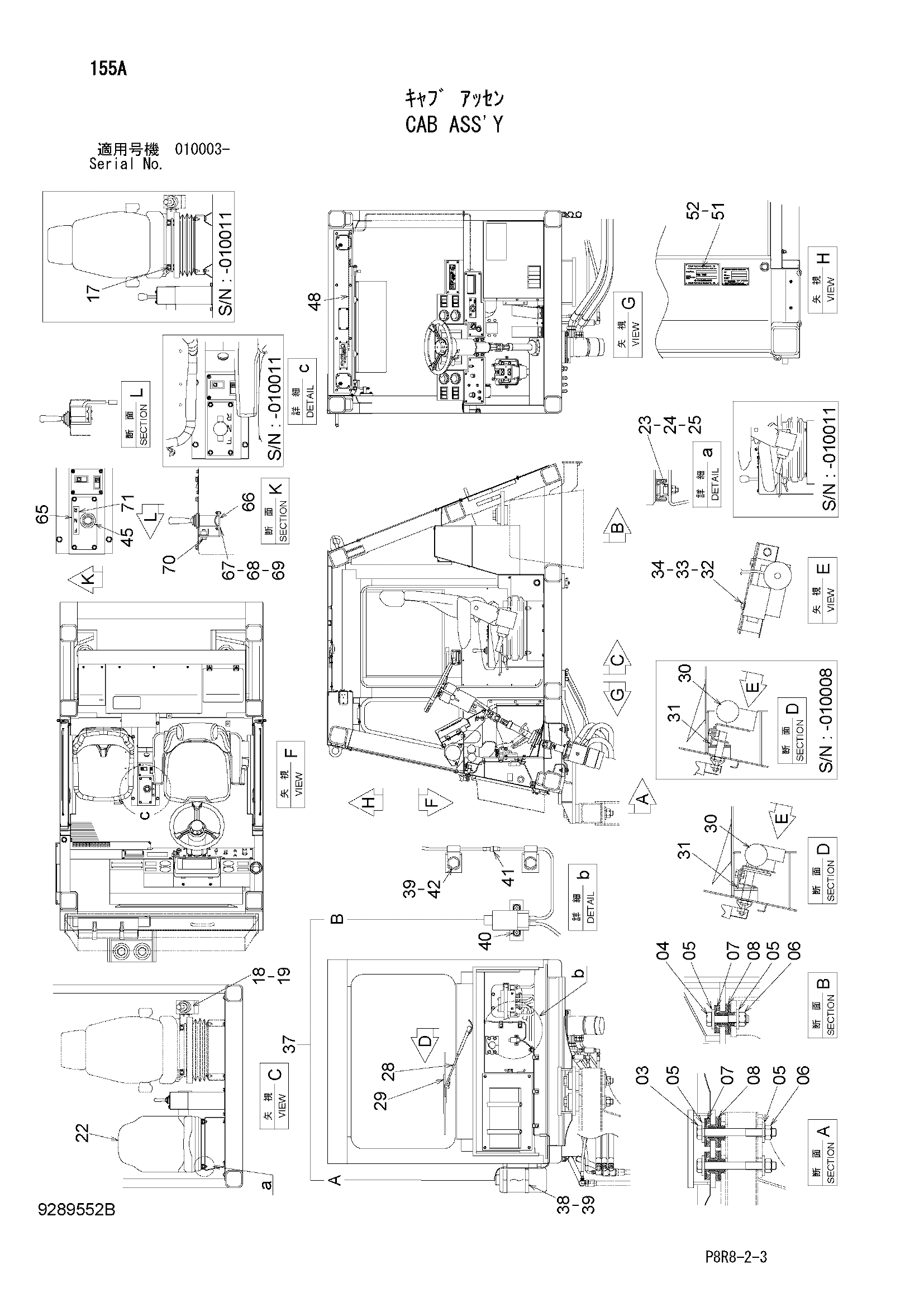

Кабина в сборе — HITACHI EH3500AC2

Заводская схема «Кабина в сборе» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4108181	Болт	2
04	J833612	Болт	4
05	4675884	Шайба	12
06	M661036	U-образная гайка	6
07	4642047	Шайба	6
08	4633447	Крепление	6
17	J281020	Болт с шайбой	4
17A	J901020	Болт	1
17B	4486055	Шайба	1
18	4636584 замена: 4702940	Рычаг	1
18	4702940 замена: 4680446	Рычаг	1
18	4680446	Рычаг	1
19	4352846	Гайка	2
22	4637178	Сиденье подвеска	1
23	J780820	Болт с внутренним шестигранником	4
24	A590108	Плоская шайба	4
25	J950008	Гайка	4
28	4643034 замена: 4701695	Рычаг стеклоочистителя	1
28	4701695	Рычаг стеклоочистителя	1
29	4643036	Щётка стеклоочистителя	1
29	4701696	Щётка стеклоочистителя	1
30	4643040	Мотор стеклоочистителя	1
30	4701694	Мотор стеклоочистителя	1
31	4657131	Кронштейн	1
31	4700644	Кронштейн	1
32	J271025	Болт с шайбой	4
32A	J901025	Болт	1
32B	J222010	Шайба	1
33	J222010	Шайба	4
34	J950010	Гайка	2
37	4621635	Бак васх	1
37A	4679209	Бак	1
37B	4679180	Насос	1
38	9763620	Кронштейн	2
39	J271025	Болт с шайбой	12
39A	J901025	Болт	1
39B	J222010	Шайба	1
40	J680616	Винт с шайбой	2
41	4273335	Клапан	1
42	4190276	Зажим	8
45	4411058	Рычаг	1
48	4054018	Питатель	1
52	M492564	Приводной винт	4
65	8120159	Кронштейн	1
66	4708110	Кронштейн	1
67	M430416	Винт	4
68	A590104	Плоская шайба	4
69	M500403	Гайка	2
70	J271030	Болт с шайбой	2
70A	J901030	Болт	1
70B	J222010	Шайба	1
71	4707945	Информационная табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
