Трактион трос (3) — HITACHI EH3500AC2

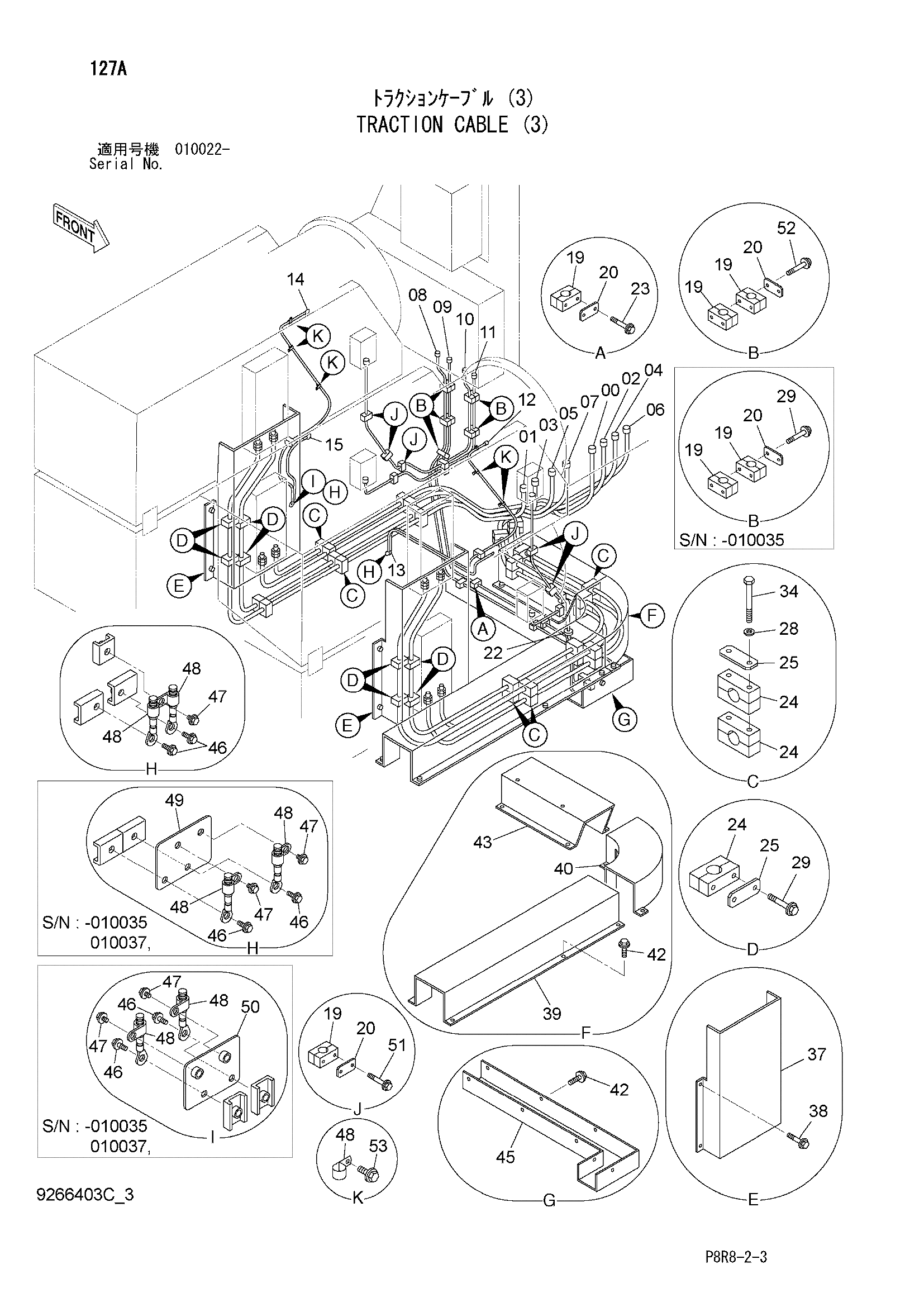

Заводская схема «Трактион трос (3)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4657841 | Трос трактион | 1 |
| 01 | 4657842 | Трос трактион | 1 |
| 02 | 4657843 | Трос трактион | 1 |
| 03 | 4657844 | Трос трактион | 1 |
| 04 | 4657845 | Трос трактион | 1 |
| 05 | 4657846 | Трос трактион | 1 |
| 06 | 4657847 | Трос трактион | 1 |
| 07 | 4657848 | Трос трактион | 1 |
| 08 | 4657851 замена: 4704360 | Трос трактион [STD] | 1 |
| 08 | 4704360 | Трос трактион [STD] | 1 |
| 08 | 4704360 | Трос трактион [EU] | 1 |
| 09 | 4657852 замена: 4704361 | Трос трактион [STD] | 1 |
| 09 | 4704361 | Трос трактион [STD] | 1 |
| 09 | 4704361 | Трос трактион [EU] | 1 |
| 10 | 4657853 замена: 4704362 | Трос трактион [STD] | 1 |
| 10 | 4704362 | Трос трактион [STD] | 1 |
| 10 | 4704362 | Трос трактион [EU] | 1 |
| 11 | 4657854 замена: 4704363 | Трос трактион [STD] | 1 |
| 11 | 4704363 | Трос трактион [STD] | 1 |
| 11 | 4704363 | Трос трактион [EU] | 1 |
| 12 | 4659123 замена: 4718513 | Трос трактион | 1 |
| 12 | 4718513 | Трос трактион | 1 |
| 13 | 4659124 замена: 4718514 | Трос трактион | 1 |
| 13 | 4718514 | Трос трактион | 1 |
| 14 | 4659125 замена: 4718515 | Трос трактион | 1 |
| 14 | 4718515 | Трос трактион | 1 |
| 15 | 4659126 замена: 4718516 | Трос трактион | 1 |
| 15 | 4718516 | Трос трактион | 1 |
| 19 | 4637938 | Хомут | 28 |
| 20 | 4650314 замена: 4637934 | Кронштейн | 20 |
| 20 | 4637934 | Кронштейн | 23 |
| 22 | 4617151 | Резиновая втулка | 1 |
| 23 | J271055 | Болт с шайбой | 32 |
| 23A | J901055 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 23 | J271055 | Болт с шайбой | 20 |
| 23A | J901055 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4637940 | Хомут | 38 |
| 25 | 4650316 замена: 4637935 | Кронштейн | 23 |
| 25 | 4637935 | Кронштейн | 23 |
| 28 | J222010 | Шайба | 30 |
| 29 | J271080 | Болт с шайбой | 24 |
| 29A | J901080 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 29 | J271080 | Болт с шайбой | 16 |
| 29A | J901080 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 34 | J901010 | Болт | 30 |
| 34 | J901008 | Болт | 30 |
| 37 | 4657108 | Крышка | 2 |
| 38 | J271020 | Болт с шайбой | 8 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 3108491 | Крышка | 1 |
| 40 | 8105725 | Крышка | 1 |
| 42 | J271020 | Болт с шайбой | 22 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 8120673 | Крышка | 1 |
| 45 | 8109950 | Крышка | 1 |
| 46 | J281225 | Болт с шайбой | 4 |
| 46A | J901225 | Болт | 1 |
| 46B | 4249324 | Шайба | 1 |
| 47 | J271016 | Болт с шайбой | 4 |
| 47A | J901016 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 47 | J271016 | Болт с шайбой | 2 |
| 47A | J901016 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | 4190273 | Зажим (диаметр. 18mm) | 15 |
| 49 | 8123390 | Пластина | 1 |
| 50 | 8123391 | Пластина | 1 |
| 51 | J271050 | Болт с шайбой | 16 |
| 51A | J901050 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | J271090 | Болт с шайбой | 10 |
| 52A | J901090 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | J271025 | Болт с шайбой | 11 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
