Топливные трубопроводы — HITACHI EH3500AC2

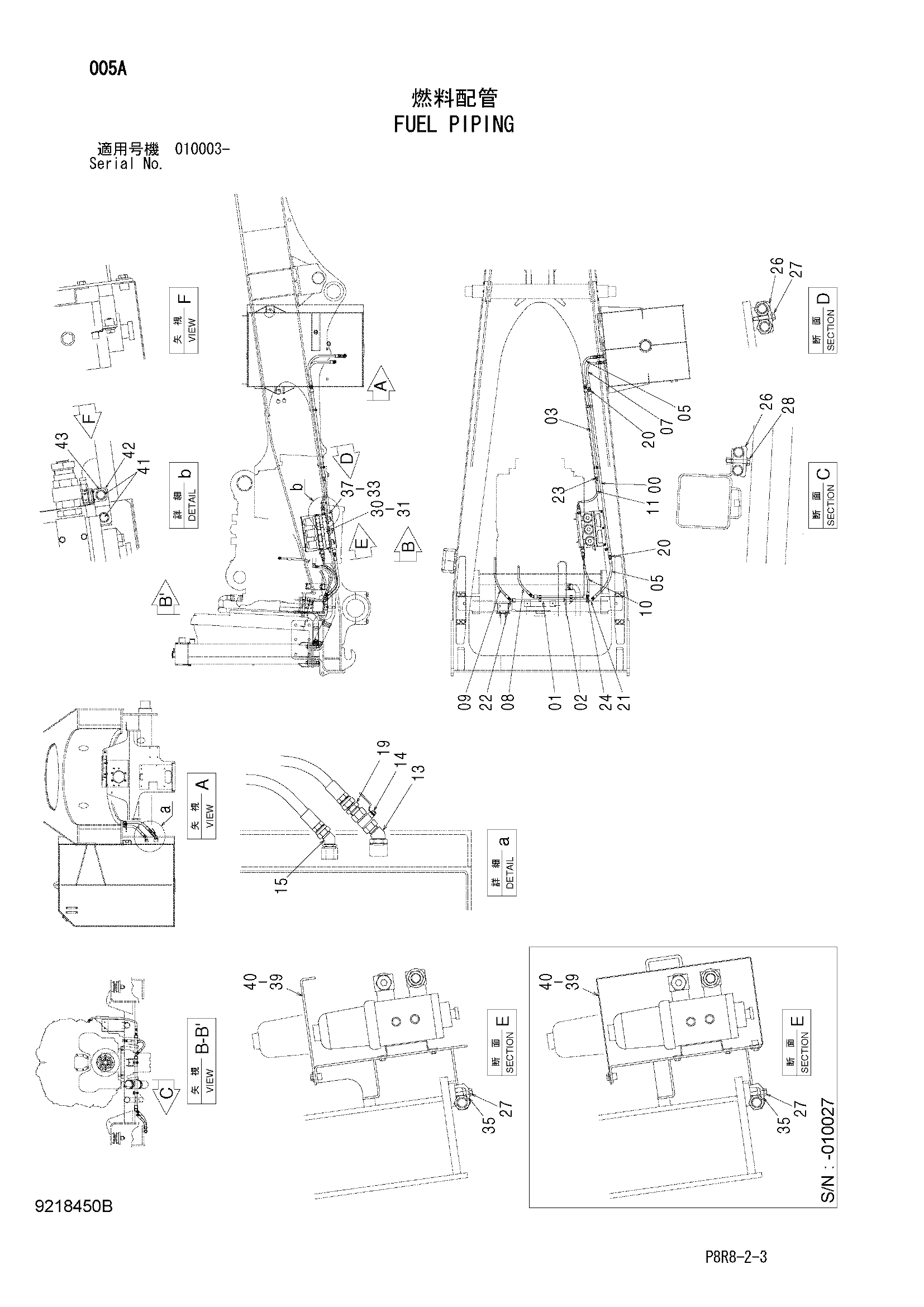

Заводская схема «Топливные трубопроводы» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766025 | Трубка | 1 |
| 01 | 9766027 | Трубка | 1 |
| 02 | 9766181 | Трубка | 1 |
| 03 | 9767901 | Трубка | 1 |
| 05 | 4485161 | Шланг | 2 |
| 07 | 4664146 | Шланг | 1 |
| 08 | 4663538 | Шланг | 1 |
| 09 | 4654951 | Шланг | 1 |
| 10 | 4669914 | Шланг | 1 |
| 11 | 4669916 | Шланг | 1 |
| 13 | 4654952 | Угловой штуцер | 1 |
| 13A | 970860 | Уплотнительное кольцо | 1 |
| 14 | 4209785 замена: 4245984 | Шаровой клапан | 1 |
| 14 | 4245984 | Шаровой клапан | 1 |
| 15 | 4147627 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 94-1305 | Адаптер | 1 |
| 20 | 4042034 | Адаптер | 3 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4147627 | Угловой штуцер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4173016 | Угловой штуцер | 2 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4129457 | Адаптер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4169596 | Угловой штуцер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4053599 | Хомут трубки | 4 |
| 27 | J271265 | Болт с шайбой | 3 |
| 27A | J901265 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J271270 | Болт с шайбой | 2 |
| 28A | J901270 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4686076 | Топливный фильтр | 1 |
| 30A | 4669642 | Фильтрующий элемент | 3 |
| 31 | J260820 | Болт с шайбой | 12 |
| 31A | J900820 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 33 | J281230 | Болт с шайбой | 6 |
| 33A | J901230 | Болт | 1 |
| 33B | 4249324 | Шайба | 1 |
| 35 | 4053598 | Хомут трубки | 1 |
| 37 | 8112176 замена: 8121921 | Кронштейн | 1 |
| 37 | 8121921 | Кронштейн | 1 |
| 39 | 8112164 замена: 8121921 | Крышка | 1 |
| 39 | 4714525 | Крышка | 1 |
| 40 | J281025 | Болт с шайбой | 4 |
| 40A | J901025 | Болт | 1 |
| 40B | 4486055 | Шайба | 1 |
| 40 | J281025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | 4486055 | Шайба | 1 |
| 41 | J271025 | Болт с шайбой | 2 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 9767586 | Стойка | 1 |
| 43 | 4448037 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
