Передний фонарь — HITACHI EH3500AC2

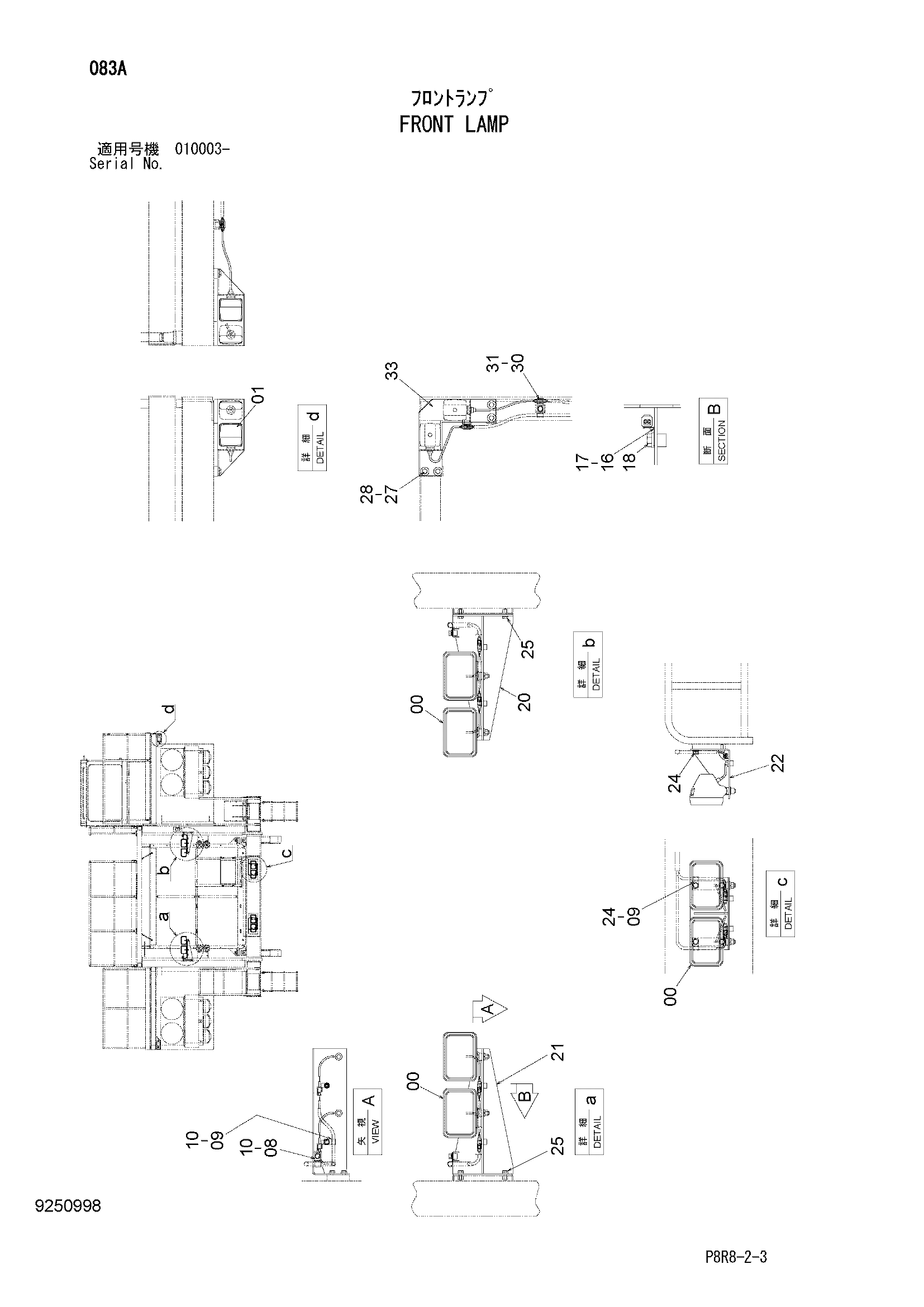

Заводская схема «Передний фонарь» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436232 | Фара | 8 |
| 00A | 4434678 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4434679 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307027 | Винт | 4 |
| 00F | A590114 | Плоская шайба | 2 |
| 00G | A590914 | Пружинная шайба | 1 |
| 00H | J952014 | Гайка | 1 |
| 01 | 4303921 | Фонарь передний | 4 |
| 01A | 4244231 | Рассеиватель | 1 |
| 01B | 4244230 | Рассеиватель | 1 |
| 01C | 4229390 | Лампа (25W) | 1 |
| 01D | 4174816 | Лампа (12W) | 1 |
| 08 | 4190253 | Зажим | 2 |
| 09 | 4190261 | Зажим | 6 |
| 10 | J271030 | Болт с шайбой | 4 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 16 | 4257159 | Кронштейн | 2 |
| 17 | 4336875 | Кронштейн | 2 |
| 18 | J271030 | Болт с шайбой | 2 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 8106186 | Кронштейн | 1 |
| 21 | 8105654 | Кронштейн | 1 |
| 22 | 8105655 замена: 8122977 | Кронштейн | 2 |
| 22 | 8122977 | Кронштейн | 2 |
| 24 | J271025 | Болт с шайбой | 8 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J281025 | Болт с шайбой | 6 |
| 25A | J901025 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 27 | J901020 | Болт | 8 |
| 28 | 4486055 | Шайба | 8 |
| 30 | 4190253 | Зажим | 4 |
| 31 | J271025 | Болт с шайбой | 4 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 8112397 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
