Гидроцилиндр рулевого управления — HITACHI EH3500AC2

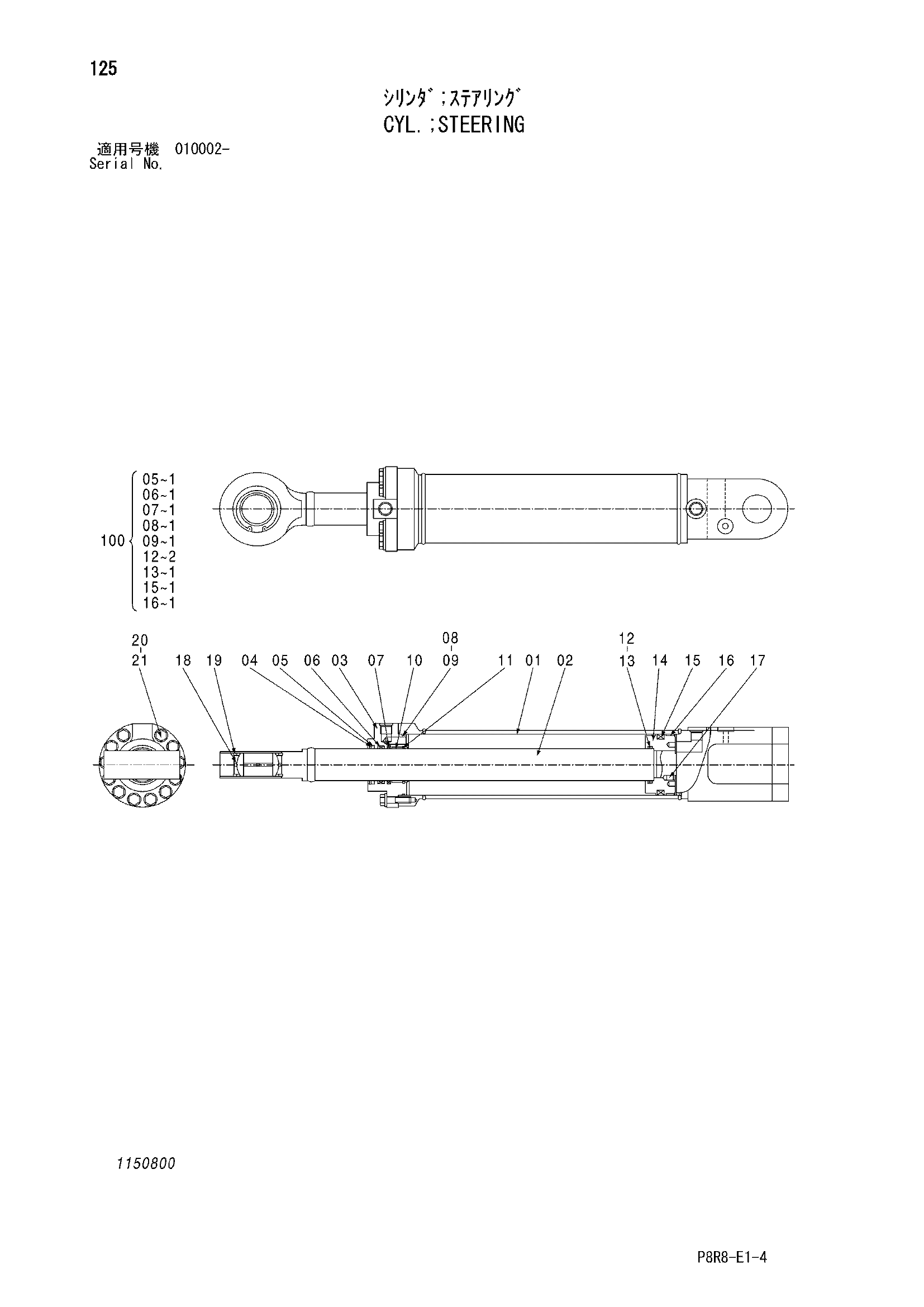

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4654055 | Гидроцилиндр рулевого управления | 1 | |
| 01 | 1150801 | Гидроцилиндр | 1 |
| 02 | 1150802 | Шток поршня | 1 |
| 03 | 1150803 | Головка гидроцилиндра | 1 |
| 04 | 1150804 | Стопорное кольцо | 1 |
| 05 | 1150805 | Пылезащитное уплотнение | 1 |
| 06 | 1150806 | Шток манжета | 1 |
| 07 | 1150807 | Кольцо буффер | 1 |
| 08 | 1150808 | Опорное кольцо | 1 |
| 09 | 1150809 | Уплотнительное кольцо | 1 |
| 10 | 1150810 | Втулка | 1 |
| 11 | 1150811 | Стопорное кольцо | 1 |
| 12 | 1150812 | Опорное кольцо | 2 |
| 13 | 1150813 | Уплотнительное кольцо | 1 |
| 14 | 1150814 | Поршень | 1 |
| 15 | 1150815 | Поршневое кольцо | 1 |
| 16 | 1150816 | Износостойкое кольцо | 1 |
| 17 | 0961218 | Винт | 1 |
| 18 | 1150817 | Втулка | 1 |
| 19 | 1150818 | Стопорное кольцо | 2 |
| 20 | 1150819 | Болт | 12 |
| 21 | 1150820 | Шайба | 12 |
| 100 | 1150821 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
