Трактион трос (3) — HITACHI EH3500AC2

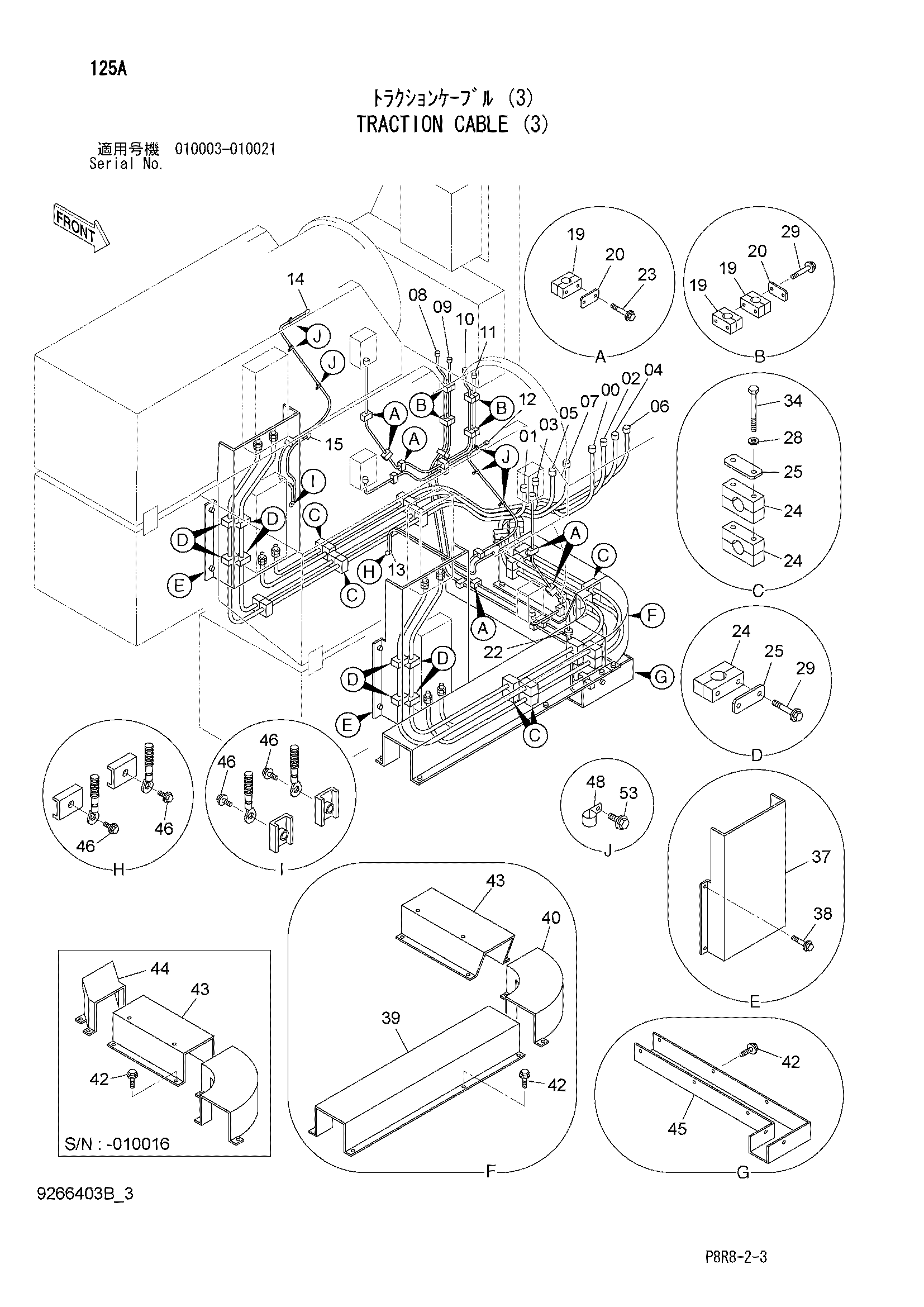

Заводская схема «Трактион трос (3)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4657841 | Трос трактион | 1 |
| 01 | 4657842 | Трос трактион | 1 |
| 02 | 4657843 | Трос трактион | 1 |
| 03 | 4657844 | Трос трактион | 1 |
| 04 | 4657845 | Трос трактион | 1 |
| 05 | 4657846 | Трос трактион | 1 |
| 06 | 4657847 | Трос трактион | 1 |
| 07 | 4657848 | Трос трактион | 1 |
| 08 | 4657851 | Трос трактион [STD] | 1 |
| 08 | 4704360 | Трос трактион [EU] | 1 |
| 09 | 4657852 | Трос трактион [STD] | 1 |
| 09 | 4704361 | Трос трактион [EU] | 1 |
| 10 | 4657853 | Трос трактион [STD] | 1 |
| 10 | 4704362 | Трос трактион [EU] | 1 |
| 11 | 4657854 | Трос трактион [STD] | 1 |
| 11 | 4704363 | Трос трактион [EU] | 1 |
| 12 | 4659123 | Трос трактион [STD] | 1 |
| 12 | 4718513 | Трос трактион [EU] | 1 |
| 13 | 4659124 | Трос трактион [STD] | 1 |
| 13 | 4718514 | Трос трактион [EU] | 1 |
| 14 | 4659125 | Трос трактион [STD] | 1 |
| 14 | 4718515 | Трос трактион [EU] | 1 |
| 15 | 4659126 | Трос трактион [STD] | 1 |
| 15 | 4718516 | Трос трактион [EU] | 1 |
| 19 | 4637938 | Хомут | 28 |
| 20 | 4650314 | Кронштейн | 20 |
| 22 | 94-2811 | Резиновая втулка | 1 |
| 22 | 4617151 | Резиновая втулка | 1 |
| 23 | J271055 | Болт с шайбой | 32 |
| 23A | J901055 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4637940 | Хомут | 38 |
| 25 | 4650316 | Кронштейн | 23 |
| 28 | J222010 | Шайба | 30 |
| 29 | J271090 | Болт с шайбой | 24 |
| 29A | J901090 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 29 | J271080 | Болт с шайбой | 16 |
| 29A | J901080 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 34 | J901010 | Болт | 30 |
| 37 | 4657108 | Крышка | 2 |
| 38 | J271020 | Болт с шайбой | 8 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 3108491 | Крышка | 1 |
| 40 | 8105725 | Крышка | 1 |
| 42 | J271020 | Болт с шайбой | 26 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 42 | J271020 | Болт с шайбой | 22 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 8109951 замена: 8120673 | Крышка | 1 |
| 43 | 8120673 | Крышка | 1 |
| 44 | 8109949 замена: 8120673 | Крышка | 1 |
| 45 | 8109950 | Крышка | 1 |
| 46 | J281225 | Болт с шайбой | 4 |
| 46A | J901225 | Болт | 1 |
| 46B | 4249324 | Шайба | 1 |
| 48 | 4190273 | Зажим | 11 |
| 53 | J271025 | Болт с шайбой | 11 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
