Зеркало — HITACHI EH3500AC2

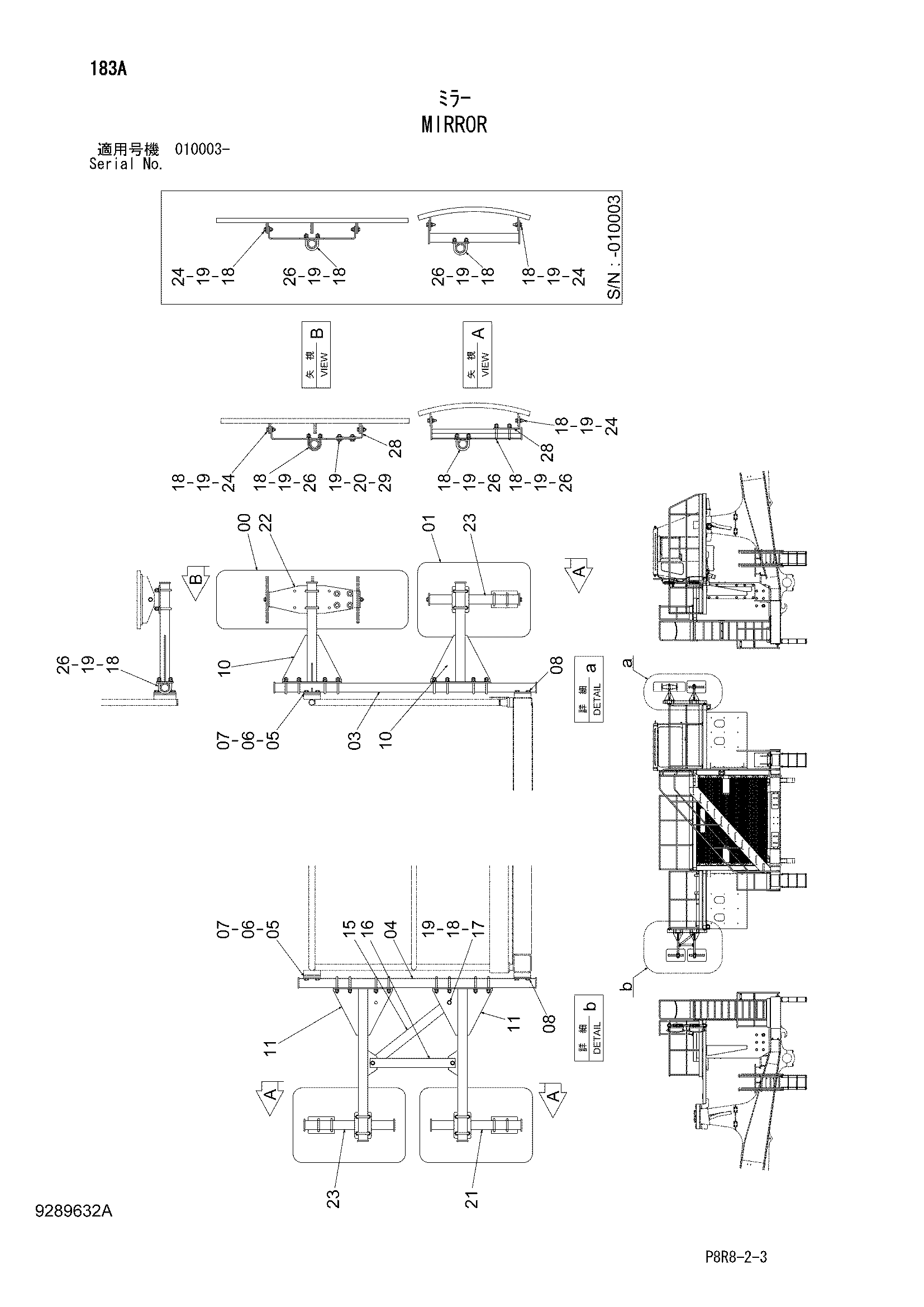

Заводская схема «Зеркало» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4682895 замена: 4702998 | Зеркало | 1 |
| 00 | 4702998 | Зеркало | 1 |
| 01 | 4682896 | Зеркало | 3 |
| 03 | 8113457 | Опора | 1 |
| 04 | 8113458 | Опора | 1 |
| 05 | 4683983 | Регулировочная шайба | 6 |
| 06 | 4683984 | Проставка | 2 |
| 07 | J271240 | Болт с шайбой | 8 |
| 07A | J901240 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J271230 | Болт с шайбой | 8 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 8113459 | Подвес | 2 |
| 11 | 8113460 | Подвес | 2 |
| 15 | 4683985 | Стойка | 1 |
| 16 | 4683986 | Стойка | 1 |
| 17 | J921035 | Болт | 3 |
| 18 | J222010 | Шайба | 59 |
| 18 | J222010 | Шайба | 68 |
| 19 | J950010 | Гайка | 107 |
| 19 | J950010 | Гайка | 135 |
| 20 | J217083 | Шайба | 10 |
| 21 | 8119985 замена: 8117423 | Кронштейн | 1 |
| 21 | 8117423 | Кронштейн | 1 |
| 22 | 3117688 замена: 3113228 | Кронштейн | 1 |
| 22 | 3113228 | Кронштейн | 1 |
| 23 | 8119979 замена: 8113461 | Кронштейн | 3 |
| 23 | 8113461 | Кронштейн | 3 |
| 23 | 8113461 | Кронштейн | 2 |
| 24 | J271040 | Болт с шайбой | 8 |
| 24A | J901040 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4178141 | U-образный болт | 24 |
| 26 | 4178141 | U-образный болт | 30 |
| 28 | 4690284 | Кронштейн | 4 |
| 29 | J271030 | Болт с шайбой | 4 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 29 | J281030 | Болт с шайбой | 4 |
| 29A | J901030 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
