Радиатор трубопроводы — HITACHI EH3500AC2

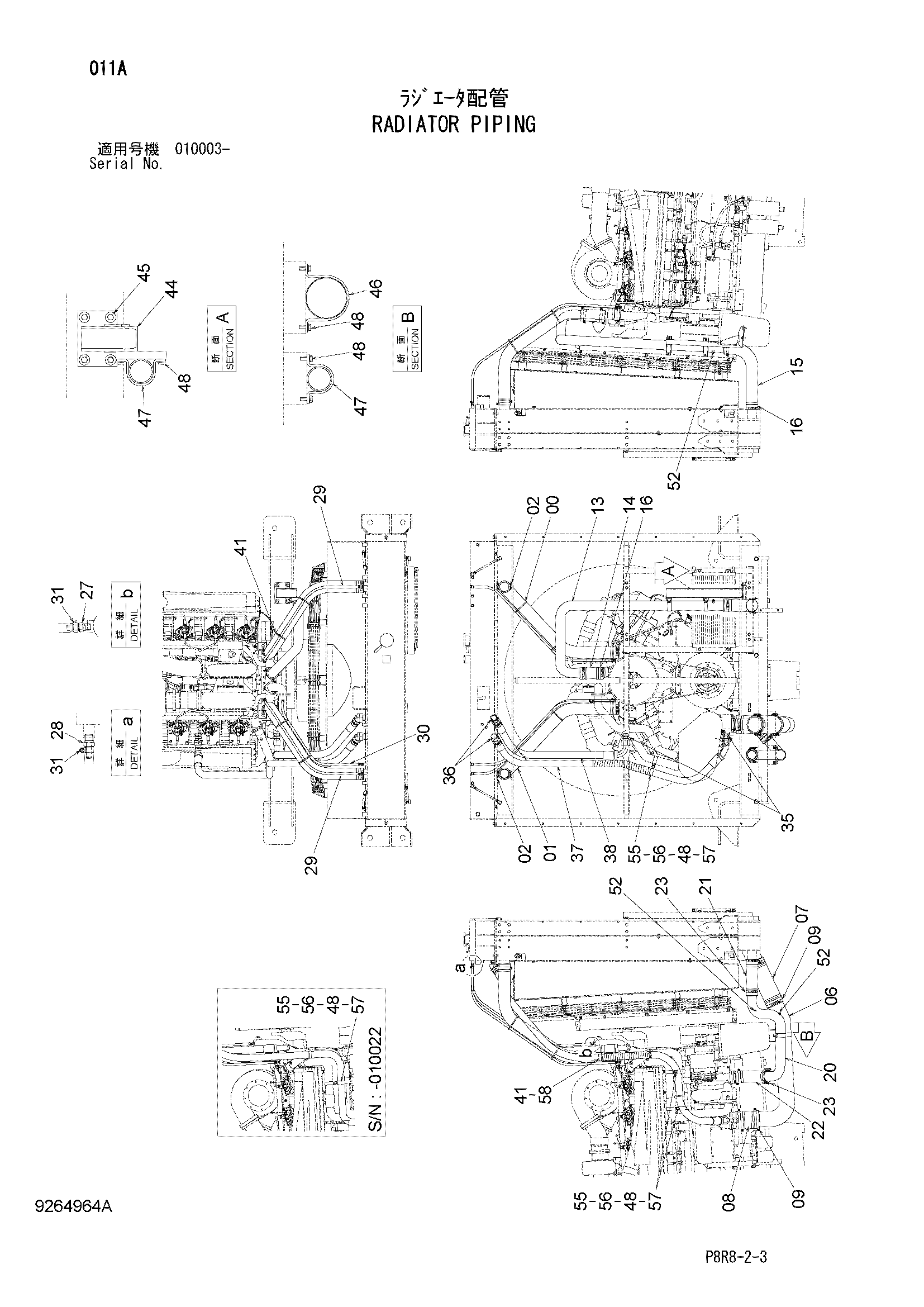

Заводская схема «Радиатор трубопроводы» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4651766 | Резиновый шланг | 1 |
| 01 | 4651850 | Резиновый шланг | 1 |
| 02 | 4285233 | Хомут шланга | 8 |
| 06 | 8105222 | Трубка | 1 |
| 07 | 4651856 | Резиновый шланг | 1 |
| 08 | 4651857 | Резиновый шланг | 1 |
| 09 | 4282492 | Хомут шланга | 8 |
| 13 | 8104362 | Трубка | 1 |
| 14 | 4651852 | Резиновый шланг | 1 |
| 15 | 4651851 | Резиновый шланг | 1 |
| 16 | 4285233 | Хомут шланга | 8 |
| 20 | 8104363 | Трубка | 1 |
| 21 | 4651853 | Резиновый шланг | 1 |
| 22 | 4651854 | Резиновый шланг | 1 |
| 23 | 4263765 | Хомут шланга | 8 |
| 27 | 4655771 | Адаптер | 3 |
| 28 | 4055651 | Адаптер | 3 |
| 29 | 4655935 | Водяной шланг | 2 |
| 30 | 4655936 | Водяной шланг | 1 |
| 31 | 4514700 | Зажим шланг | 6 |
| 35 | 4655932 | Адаптер | 2 |
| 36 | 94-1506 | Угловой штуцер | 2 |
| 37 | 4655969 | Шланг | 1 |
| 38 | 4655970 | Шланг | 1 |
| 41 | 4121859 | Ленточный зажим | 13 |
| 44 | 8104301 | Кронштейн | 1 |
| 45 | J281025 | Болт с шайбой | 4 |
| 45A | J901025 | Болт | 1 |
| 45B | 4486055 | Шайба | 1 |
| 46 | 4263120 | Хомут трубки | 1 |
| 47 | 4000909 | Хомут трубки | 3 |
| 48 | J271030 | Болт с шайбой | 10 |
| 48A | J901030 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 48 | J271030 | Болт с шайбой | 11 |
| 48A | J901030 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 52 | 94-2021 | Пробка | 3 |
| 55 | 4193816 | Зажим (диаметр. 60mm) | 2 |
| 55 | 4193816 | Зажим (диаметр. 60mm) | 3 |
| 56 | 4190291 | Зажим | 2 |
| 56 | 4190291 | Зажим | 3 |
| 57 | J950010 | Гайка | 4 |
| 57 | J950010 | Гайка | 6 |
| 58 | 4044420 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
