Реле короб — HITACHI EH3500AC2

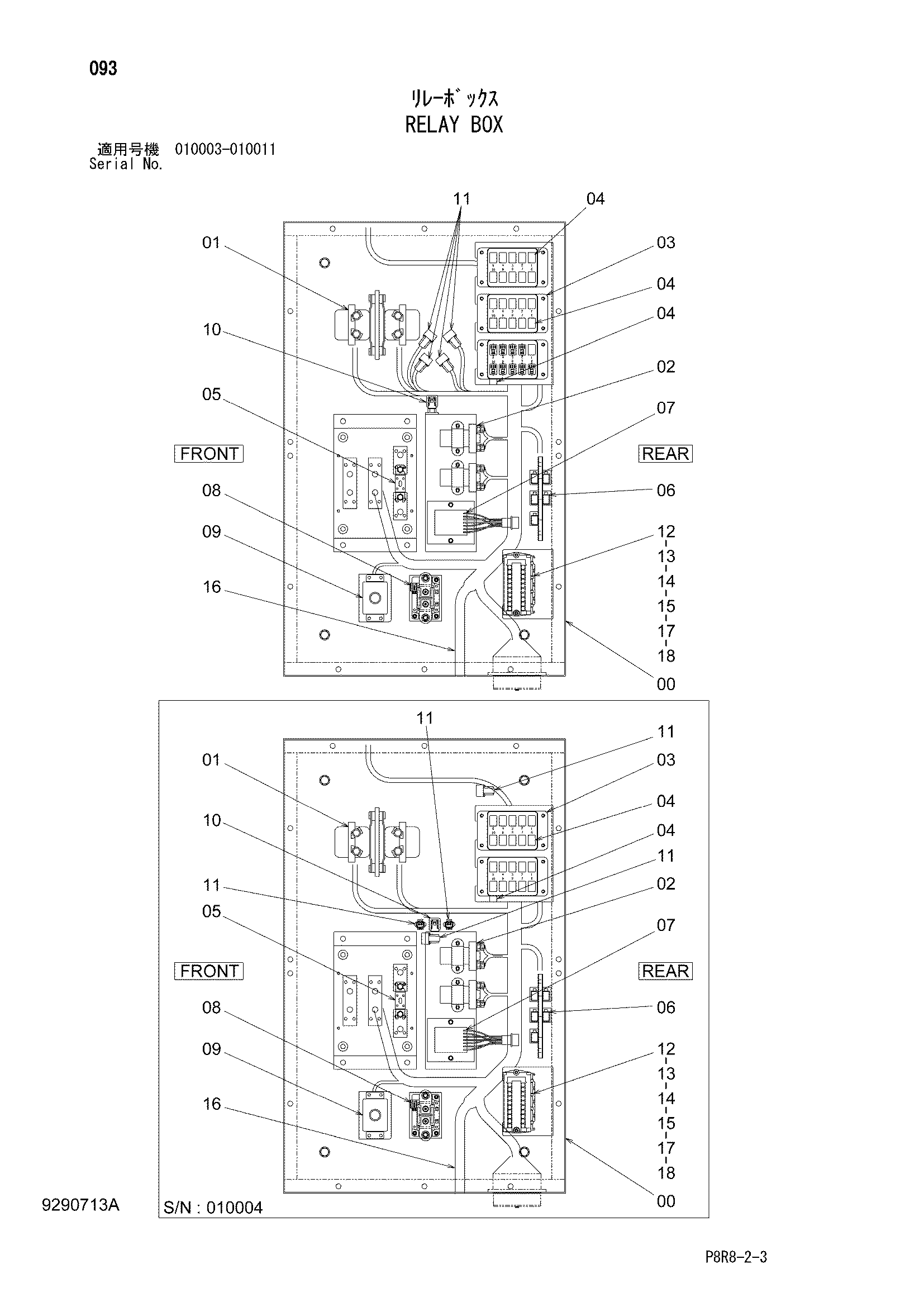

Заводская схема «Реле короб» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4684409 | Короб реле | 1 |
| 01 | 4398041 | Реле аккумулятор | 2 |
| 02 | 4287277 | Реле | 2 |
| 03 | 4427429 | Короб реле | 2 |
| 03 | 4427429 | Короб реле | 3 |
| 04 | 4436534 | Реле | 21 |
| 05 | 4474692 | Предохранитель | 1 |
| 06 | 4315324 | Фусибле-линк | 5 |
| 07 | 4613384 | Таймер | 1 |
| 08 | 4679292 | Реле | 1 |
| 09 | 4447143 | Гидромолот | 1 |
| 10 | 4676851 | Реле защитный | 1 |
| 11 | 4653384 | Диод | 4 |
| 12 | 4349781 | Короб предохранитель | 1 |
| 13 | 4195593 | Предохранитель | 1 |
| 14 | 4195594 | Предохранитель | 2 |
| 15 | 4195596 | Предохранитель | 7 |
| 16 | 1035032 замена: 1036512 | Жгут проводов | 1 |
| 16 | 1036512 | Жгут проводов | 1 |
| 17 | 4692216 | Крышка | 1 |
| 18 | 4688894 | Информационная табличка | 1 |
| 18 | 4706097 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
