Ступень — HITACHI EH3500AC2

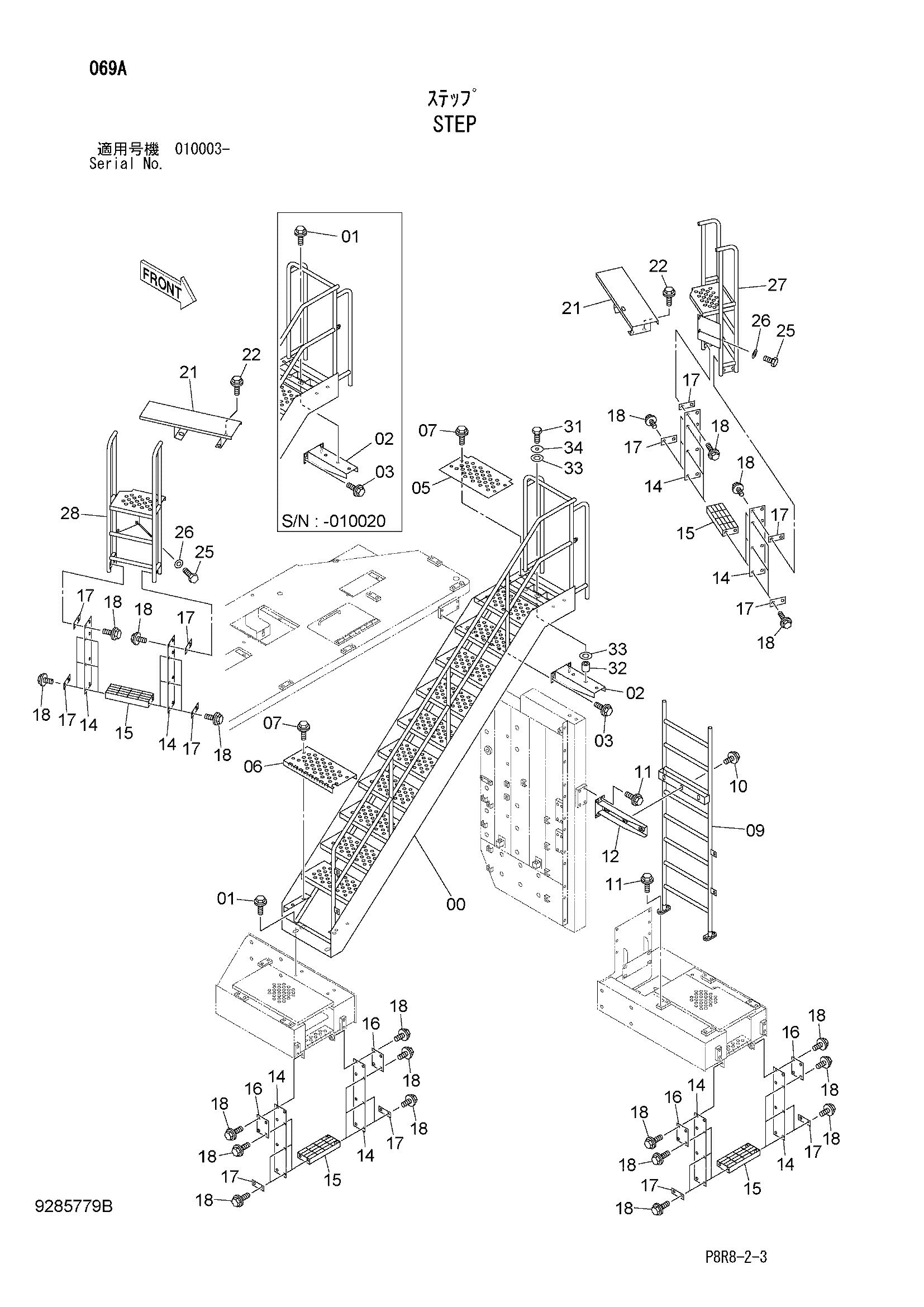

Заводская схема «Ступень» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025982 | Ступень | 1 |
| 01 | J281240 | Болт с шайбой | 7 |
| 01A | J901240 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 01 | J281240 | Болт с шайбой | 4 |
| 01A | J901240 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | 8111833 | Кронштейн | 1 |
| 02 | 8121030 | Кронштейн | 1 |
| 03 | J281230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 05 | 7056849 | Ступень | 1 |
| 06 | 2053556 | Ступень | 1 |
| 07 | J271030 | Болт с шайбой | 8 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 7054112 замена: 7060072 | Лестница | 1 |
| 09 | 7060072 | Лестница | 1 |
| 10 | J281240 | Болт с шайбой | 3 |
| 10A | J901240 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 11 | J281230 | Болт с шайбой | 8 |
| 11A | J901230 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 12 | 8111850 | Кронштейн | 1 |
| 14 | 4641003 | Резиновая прокладка | 8 |
| 15 | 8100757 | Ступень | 12 |
| 16 | 4640998 | Пластина | 4 |
| 17 | 4656261 | Пластина | 24 |
| 18 | J271250 | Болт с шайбой | 64 |
| 18A | J901250 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 21 | 8104889 | Ступень | 2 |
| 22 | J281230 | Болт с шайбой | 6 |
| 22A | J901230 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 25 | J901630 | Болт | 8 |
| 26 | 4087197 | Шайба | 8 |
| 27 | 7055042 | Лестница | 1 |
| 28 | 7055043 | Лестница | 1 |
| 31 | J921280 | Болт | 3 |
| 32 | 4711595 | Проставка | 3 |
| 33 | 4654135 | Резиновая прокладка | 6 |
| 34 | 4353067 | Пластина | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
