Задний мост трубопроводы (правый) — HITACHI EH3500AC2

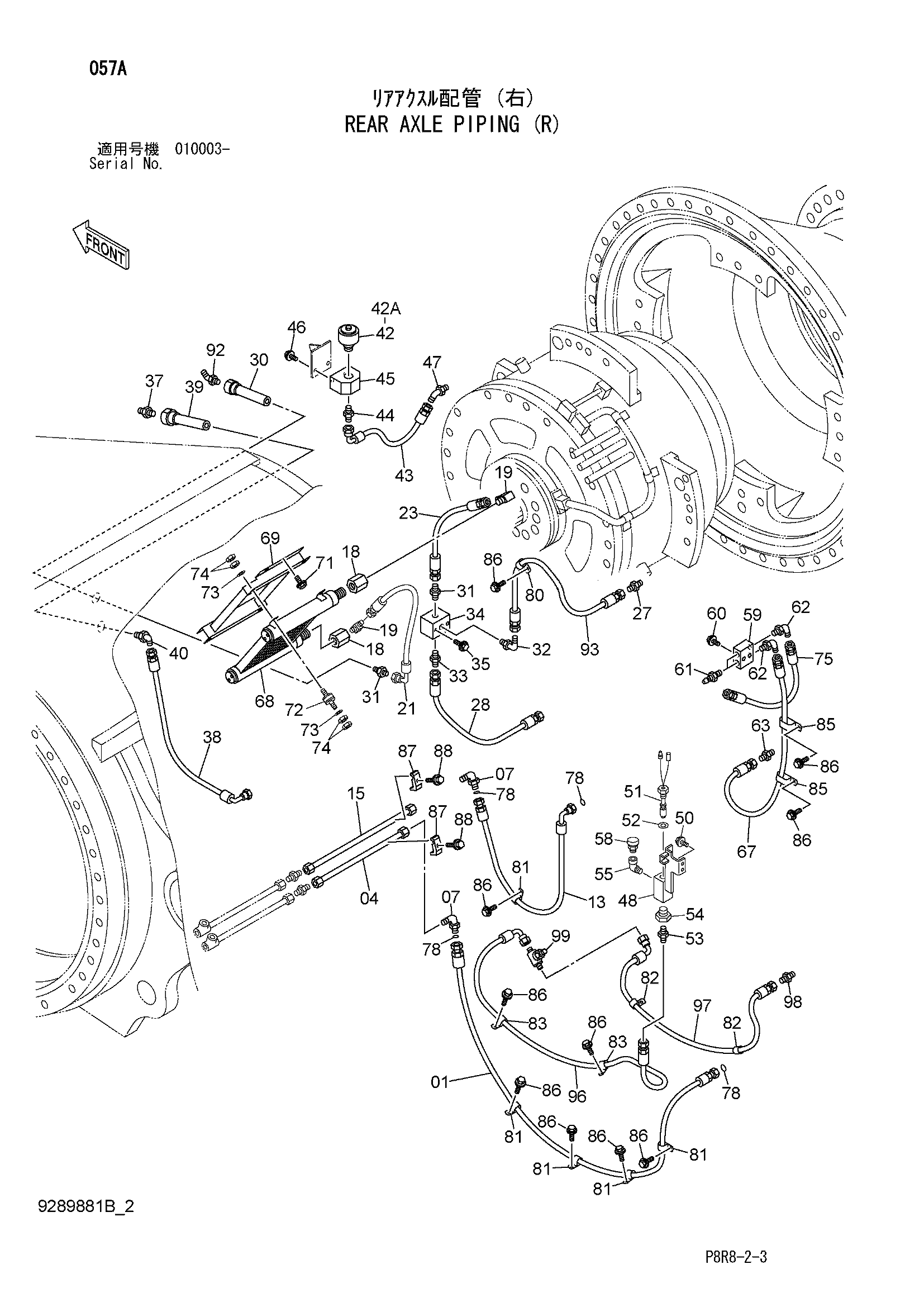

Заводская схема «Задний мост трубопроводы (правый)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4658669 | Шланг | 1 |
| 04 | 9766612 | Трубка | 1 |
| 07 | 4643394 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4658663 | Шланг | 1 |
| 15 | 9766613 | Трубка | 1 |
| 18 | 94-1604 | Переходник | 2 |
| 19 | 4156433 | Угловой штуцер | 2 |
| 21 | 4309456 | Шланг | 1 |
| 23 | 4390541 | Шланг | 1 |
| 27 | 4320056 | Адаптер | 1 |
| 28 | 4474674 | Шланг | 1 |
| 30 | 4653716 | Разъём | 1 |
| 31 | A852166 | Адаптер | 2 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | A852332 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852133 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 3108551 | Блок коллектор | 1 |
| 35 | J271290 | Болт с шайбой | 2 |
| 35A | J901290 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 37 | 4314094 | Адаптер | 1 |
| 37A | 970860 | Уплотнительное кольцо | 1 |
| 38 | 4658654 | Шланг | 1 |
| 38 | 4716425 | Шланг | 1 |
| 39 | 4653711 | Разъём | 1 |
| 40 | 4658698 | Угловой штуцер | 1 |
| 40A | 970860 | Уплотнительное кольцо | 1 |
| 42 | 4414258 | Сапун | 1 |
| 42A | 4703189 | Элемент | 1 |
| 43 | 4313149 | Шланг | 1 |
| 44 | 4317612 | Адаптер | 1 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4642860 | Коллектор | 1 |
| 46 | J271225 | Болт с шайбой | 2 |
| 46A | J901225 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | A852244 | Угловой штуцер | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 7055437 | Кронштейн | 1 |
| 50 | J271030 | Болт с шайбой | 2 |
| 50A | J901030 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 4310680 | Выключатель уровень | 1 |
| 52 | A890022 | Манжета | 1 |
| 53 | A852144 | Адаптер | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 94-1610 | Переходник | 1 |
| 55 | 4319340 | Угловой штуцер | 1 |
| 58 | 4180743 | Сапун | 1 |
| 59 | 3106716 | Коллектор | 1 |
| 60 | J271055 | Болт с шайбой | 2 |
| 60A | J901055 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | J75482 | Пресс-маслёнка | 2 |
| 62 | A852222 | Угловой штуцер | 2 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4320056 | Адаптер | 1 |
| 67 | 4632134 | Шланг | 1 |
| 68 | 4634793 | Масляный радиатор | 1 |
| 69 | 7056411 | Кронштейн | 1 |
| 71 | J271030 | Болт с шайбой | 4 |
| 71A | J901030 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 72 | 4664529 | Амортизатор резиновый | 4 |
| 73 | J222008 | Шайба | 8 |
| 74 | J950008 | Гайка | 16 |
| 75 | 4480078 | Шланг | 1 |
| 78 | 4138928 | Уплотнительное кольцо | 4 |
| 80 | 4190272 | Зажим | 1 |
| 81 | 4190262 | Зажим | 5 |
| 82 | 4190253 | Зажим | 2 |
| 83 | 4190274 | Зажим | 2 |
| 85 | 4190272 | Зажим | 2 |
| 86 | J271025 | Болт с шайбой | 10 |
| 86A | J901025 | Болт | 1 |
| 86B | J222010 | Шайба | 1 |
| 87 | 4138227 | Хомут трубки | 2 |
| 88 | J271040 | Болт с шайбой | 2 |
| 88A | J901040 | Болт | 1 |
| 88B | J222010 | Шайба | 1 |
| 92 | A852266 | Угловой штуцер | 1 |
| 92A | 4506424 | Уплотнительное кольцо | 1 |
| 93 | 4437292 | Шланг | 1 |
| 96 | 4252876 | Шланг | 1 |
| 97 | 4628865 | Шланг | 1 |
| 98 | 4231653 | Адаптер | 1 |
| 99 | 4266330 | Тройник | 1 |
| 99A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
