Передний тормоз — HITACHI EH3500AC2

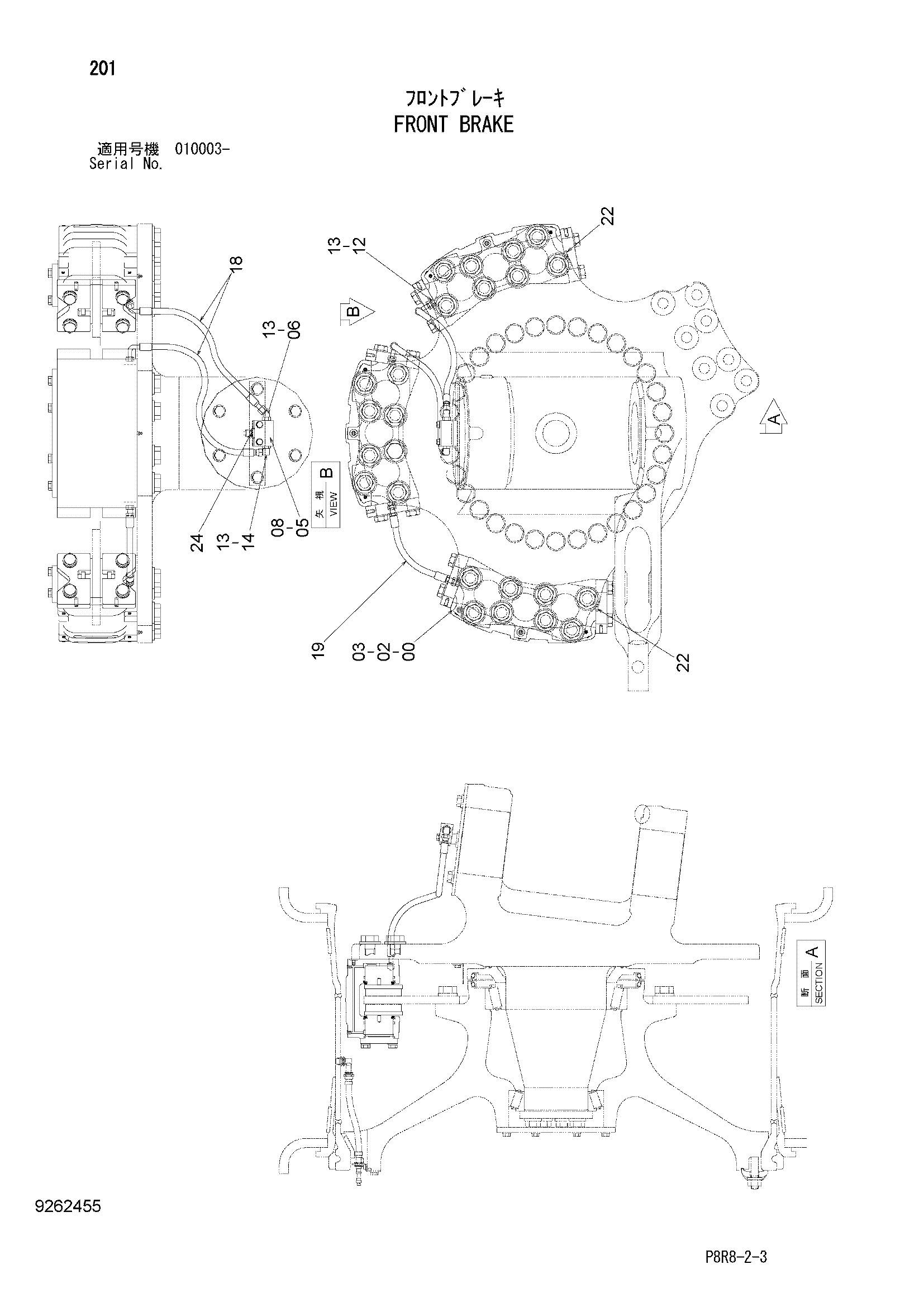

Заводская схема «Передний тормоз» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4639243 | Тормоз | 3 |
| 00A | 4674697 | Накладка | 2 |
| 02 | J833090 | Болт | 24 |
| 03 | 4114408 | Шайба | 24 |
| 05 | 3105066 | Блок | 1 |
| 06 | 4654939 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | J271055 | Болт с шайбой | 2 |
| 08A | J901055 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 12 | 4187186 | Адаптер | 4 |
| 12A | R26448R | Уплотнительное кольцо | 1 |
| 13 | 4138928 | Уплотнительное кольцо | 6 |
| 14 | 4198795 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4684680 | Шланг | 2 |
| 19 | 4667146 | Шланг | 1 |
| 22 | 4174545 | Пробка | 2 |
| 22A | R26448R | Уплотнительное кольцо | 1 |
| 24 | 4204420 | Адаптер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
