Отопитель трубопроводы — HITACHI EH3500AC2

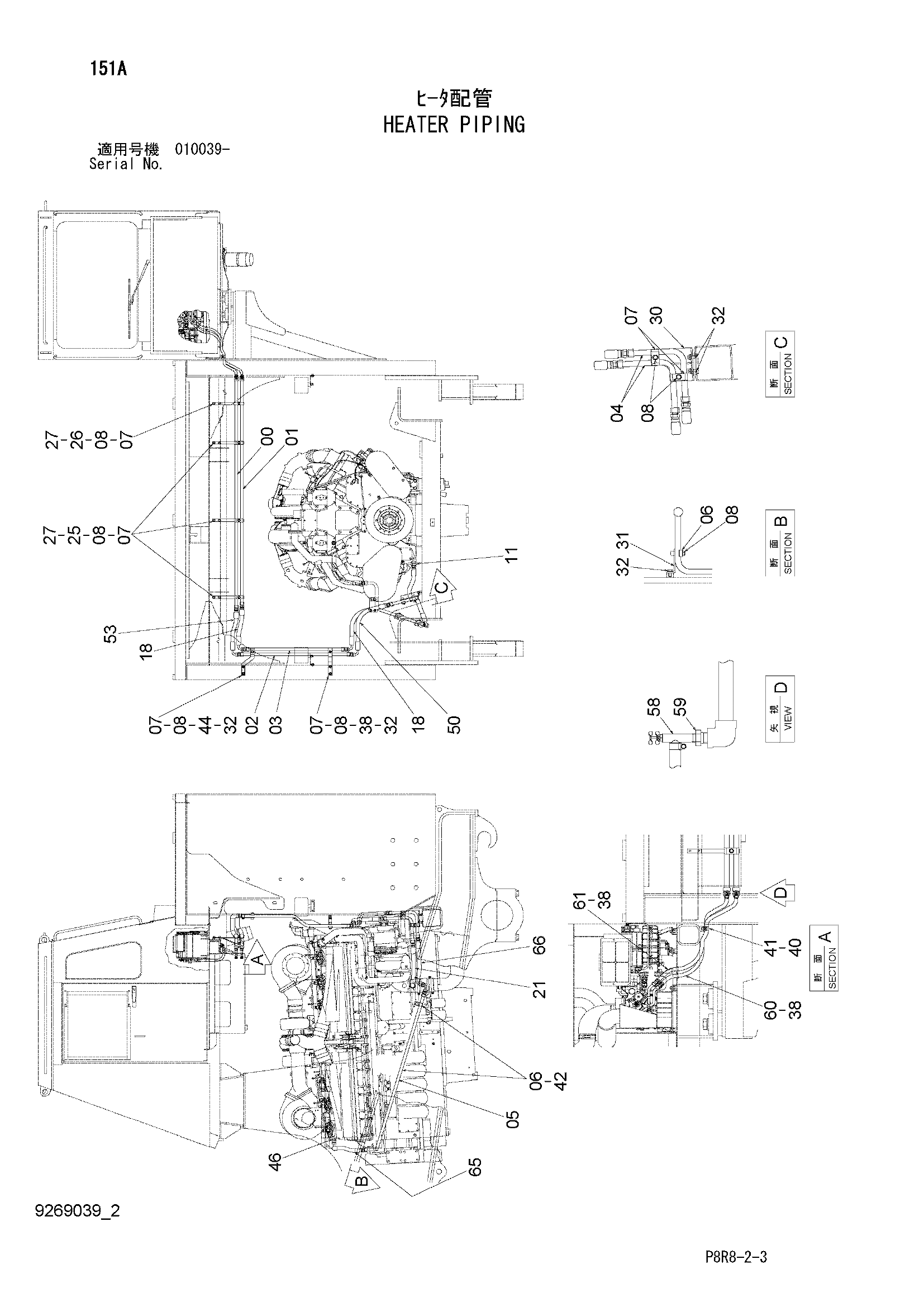

Заводская схема «Отопитель трубопроводы» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106819 | Трубка | 1 |
| 01 | 8106817 | Трубка | 1 |
| 02 | 8106827 | Трубка | 1 |
| 03 | 8106828 | Трубка | 1 |
| 04 | 9766855 | Трубка | 2 |
| 05 | 9766854 | Трубка | 1 |
| 06 | 4190126 | Хомут трубки | 3 |
| 07 | 4189859 | Хомут трубки | 8 |
| 08 | J271260 | Болт с шайбой | 9 |
| 08A | J901260 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 4718644 | Адаптер | 1 |
| 18 | 4373686 | Шланг | 2 |
| 21 | 4417217 | Шланг | 1 |
| 25 | 9766856 | Кронштейн | 3 |
| 26 | 9766857 | Кронштейн | 1 |
| 27 | J271020 | Болт с шайбой | 8 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 9766861 | Кронштейн | 1 |
| 30 | 9766868 | Кронштейн | 1 |
| 31 | 9766865 | Кронштейн | 1 |
| 32 | J271230 | Болт с шайбой | 8 |
| 32A | J901230 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 38 | 4514699 | Хомут шланга | 4 |
| 40 | J271025 | Болт с шайбой | 1 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 4190266 | Зажим | 1 |
| 42 | J271250 | Болт с шайбой | 2 |
| 42A | J901250 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 44 | 9767856 | Кронштейн | 1 |
| 46 | 4367380 | Адаптер | 1 |
| 46A | U12547U | Уплотнительное кольцо | 1 |
| 50 | 4718647 | Водяной шланг | 1 |
| 53 | 4718648 | Водяной шланг | 1 |
| 58 | 4616739 | Клапан | 2 |
| 59 | 94-1602 | Переходник | 2 |
| 60 | 4676183 | Водяной шланг | 1 |
| 61 | 4187286 | Водяной шланг | 1 |
| 65 | 4718645 | Шланг | 1 |
| 66 | 4718646 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
