Финал привод — HITACHI EH3500AC2

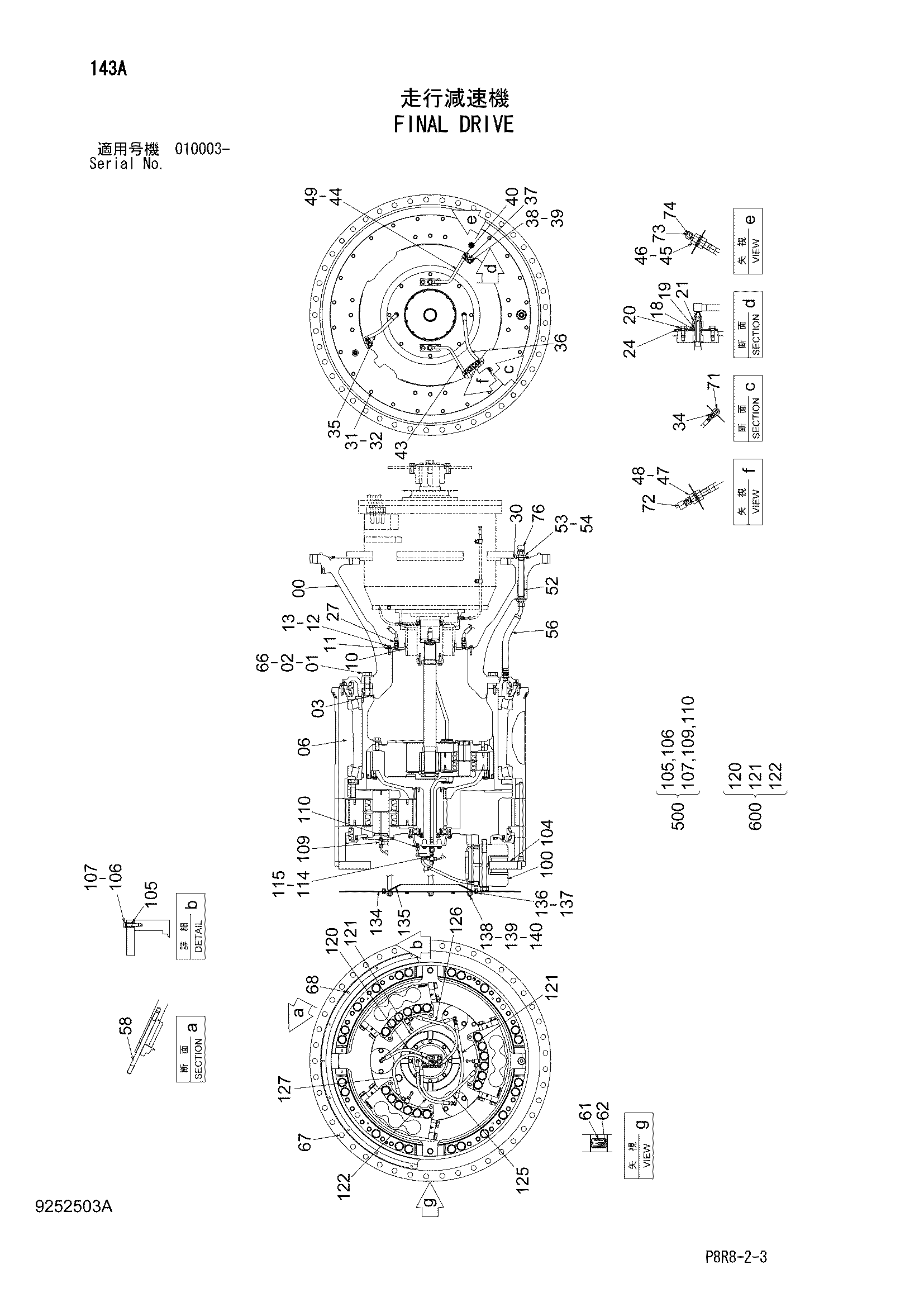

Заводская схема «Финал привод» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-76,500,600	9301687	Финал привод	1
00	0005287	Корпус	1
01	J833608	Болт	34
02	4114410	Шайба	34
03	4639329	Уплотнительное кольцо	1
06	9248832	Ход редуктион шестерня	1
10	7049780	Пластина	1
11	4639330	Уплотнительное кольцо	1
12	J921235	Болт	8
13	A590112	Плоская шайба	8
18	8103335	Хомут трубки	2
19	954493	Уплотнительное кольцо	2
20	J281225	Болт с шайбой	4
20A	J901225	Болт	1
20B	4249324	Шайба	1
20	J921225	Болт	4
21	3107830	Гайка	2
24	449490	Плоская шайба	4
27	4210361	Адаптер	2
27A	4506418	Уплотнительное кольцо	1
30	7048732	Крышка	1
31	J921225	Болт	24
32	A590112	Плоская шайба	24
34	4210361	Адаптер	2
34A	4506418	Уплотнительное кольцо	1
35	4642447	Шланг	1
36	4642448	Шланг	1
37	9764638	Кронштейн	4
38	J921230	Болт	8
39	A590112	Плоская шайба	8
40	4190277	Зажим	4
43	8104500	Трубка	1
44	8104501	Трубка	1
45	J950022	Гайка	2
46	A590122	Плоская шайба	2
47	A590120	Плоская шайба	2
48	J950020	Гайка	2
49	4138928	Уплотнительное кольцо	1
52	4639324	Трубка	1
53	A590136	Плоская шайба	2
54	4639300	Гайка	2
56	4701299	Шланг	1
58	4658345	Болт шпилька	24
62	M492564	Приводной винт	2
66	4394529	Пробка	2
67	427154	Пробка	2
68	429597	Пробка	9
71	A885004	Пробка	2
71A	4506418	Уплотнительное кольцо	1
72	4223518	Пробка унион	1
73	4187174	Гайка унион	1
74	4649375	Колпачок	1
76	4365707	Пробка унион	1
104	2054346	Дисковый	1
105	4669123	Проставка	2
106	J922090	Болт	2
107	J222020	Шайба	2
109	A852444	Тройник	3
109A	4506418	Уплотнительное кольцо	1
110	A852134	Адаптер	1
110A	4509180	Уплотнительное кольцо	1
114	4138928	Уплотнительное кольцо	3
115	4658978	Крестовина	1
120	4681939	Шланг	1
121	4681938	Шланг	2
122	4681937	Шланг	1
125	4658980	Шланг	1
126	4658981	Шланг	1
127	4658982	Шланг	1
134	7052489	Крышка	1
135	8104858	Крышка	1
136	J901225	Болт	6
137	A590912	Пружинная шайба	6
138	3109947	Болт стойка	6
139	J222020	Шайба	6
140	J950020	Гайка	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
