Клемма стойка — HITACHI EH3500AC2

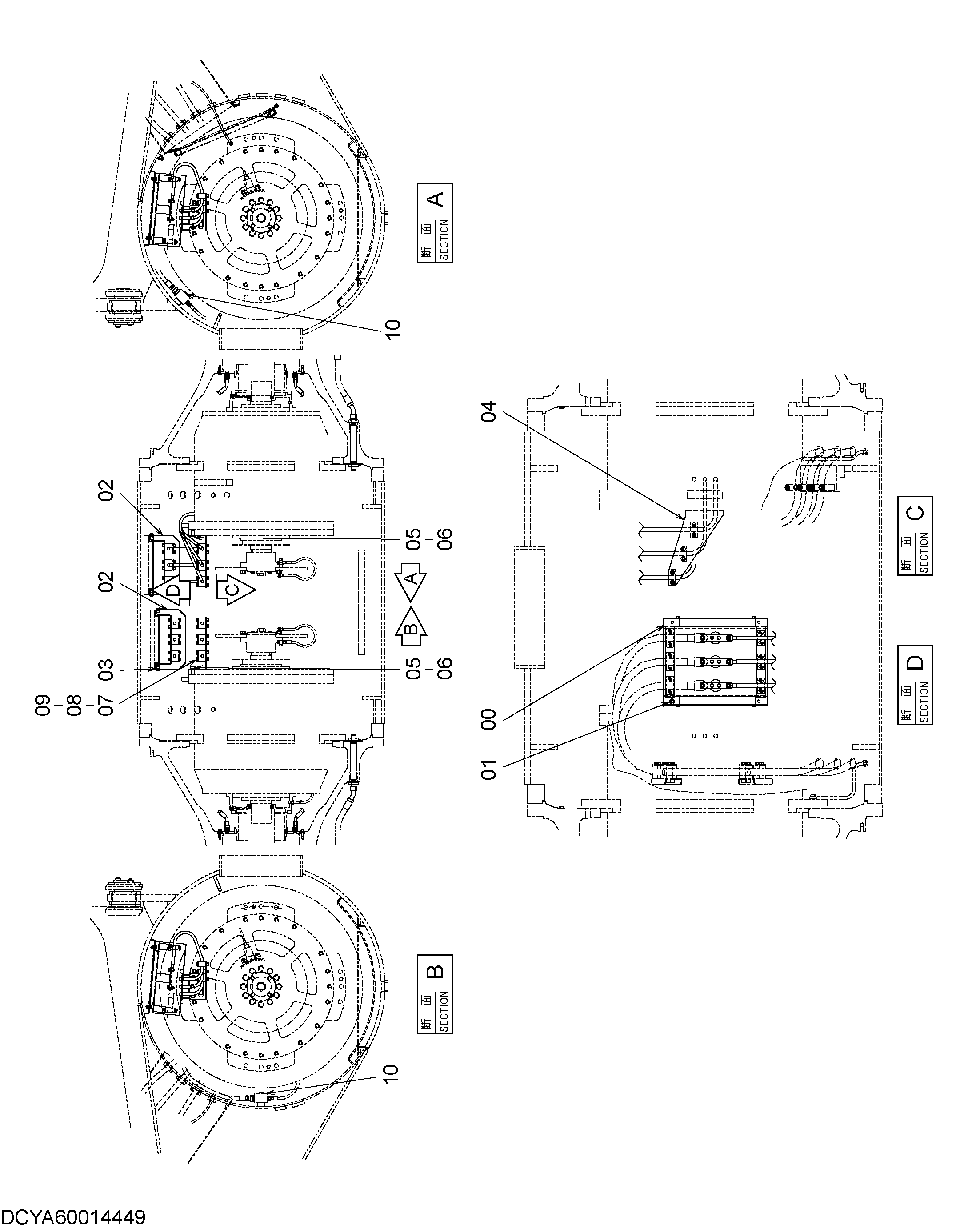

Заводская схема «Клемма стойка» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40012675 | Кронштейн | 2 |
| 01 | J271030 | Болт с шайбой | 8 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | YA00019567 | Крышка | 2 |
| 03 | J271025 | Болт с шайбой | 8 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | YA40012674 | Кронштейн | 2 |
| 05 | J912040 | Болт | 4 |
| 06 | A590120 | Плоская шайба | 4 |
| 07 | 4454817 | Хомут | 6 |
| 08 | 4731294 | Штанга | 6 |
| 09 | J271080 | Болт с шайбой | 12 |
| 09A | J901080 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | A885003 | Пробка | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
