Крыло — HITACHI EH3500AC2

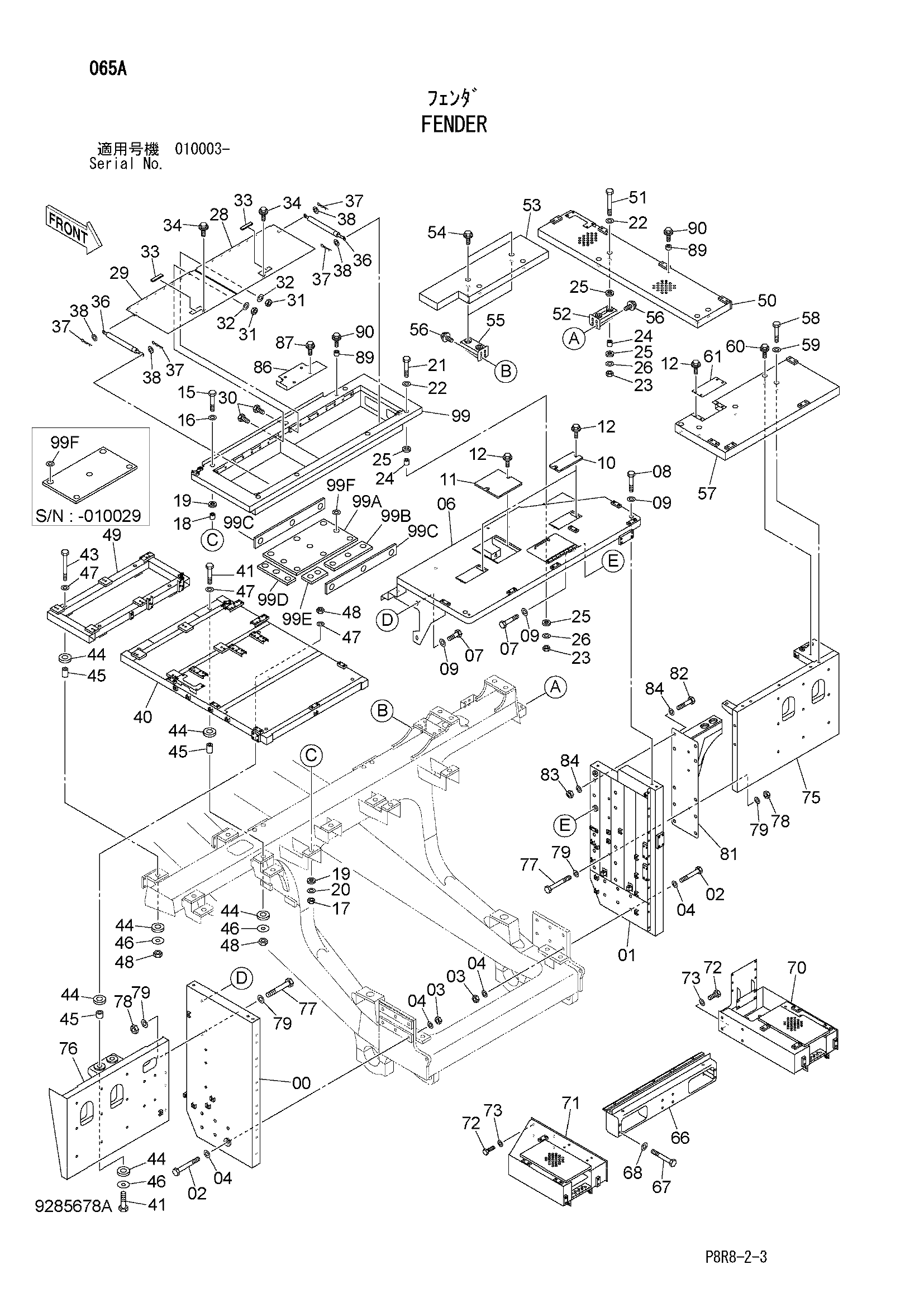

Заводская схема «Крыло» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6024574	Крыло	1
01	6024575	Крыло	1
02	J833621	Болт	12
03	J953036	Гайка	12
04	J222036	Шайба	24
06	5010698	Декк	1
07	J922080	Болт	4
08	J922006	Болт	2
09	J222020	Шайба	6
10	8099835	Крышка	2
11	8104871	Крышка	1
12	J271230	Болт с шайбой	10
12A	J901230	Болт	1
12B	J222012	Шайба	1
15	J921690	Болт	3
16	J222016	Шайба	3
17	J950016	Гайка	3
18	4654154	Проставка	3
19	4654153	Резиновая прокладка	6
20	4654155	Пластина	3
21	4654208	Болт	4
22	4641265	Шайба	8
23	J950012	Гайка	8
24	4654149	Проставка	8
25	4654135	Резиновая прокладка	16
26	4353067	Пластина	8
28	7052197	Крышка	1
29	7052198	Крышка	1
30	J900816	Болт	16
31	M500807	Гайка	16
32	A590108	Плоская шайба	16
33	4613597	Уплотнительная окантовка	2
34	J281030	Болт с шайбой	2
34A	J901030	Болт	1
34B	4486055	Шайба	1
36	4487511	Гидроцилиндр	2
37	4022697	Стопорный палец	4
38	A590110	Плоская шайба	4
40	6024604	Декк	1
41	J922410	Болт	4
43	4641262	Болт	4
44	4653464	Резиновая прокладка	16
45	4653465	Проставка	8
46	4653463	Пластина	8
47	J222024	Шайба	8
48	J950024	Гайка	8
49	6026375	Базовый	1
50	6024908	Ступень	1
51	4654294	Болт	4
52	8104870	Кронштейн	1
53	7051897	Ступень	1
54	J281255	Болт с шайбой	4
54A	J901255	Болт	1
54B	4249324	Шайба	1
55	8104995	Кронштейн	2
56	J281240	Болт с шайбой	12
56A	J901240	Болт	1
56B	4249324	Шайба	1
57	6026002	Декк	1
58	J901211	Болт	3
59	4249324	Шайба	3
60	J281235	Болт с шайбой	2
60A	J901235	Болт	1
60B	4249324	Шайба	1
61	4657680	Пластина	1
66	7053859	Бумпер	1
67	4660266	Болт	8
68	A590112	Плоская шайба	8
70	6025997	Бумпер	1
71	6024727	Бумпер	1
72	J922045	Болт	8
73	J222020	Шайба	8
75	5010747	Крыло	1
76	5010750	Крыло	1
77	J932023	Болт	7
78	J950020	Гайка	7
79	J222020	Шайба	14
81	7050694	Опора	1
82	J833314	Болт	10
83	J952033	Гайка	10
84	J222033	Шайба	20
86	8108329	Пол	1
87	J281225	Болт с шайбой	4
87A	J901225	Болт	1
87B	4249324	Шайба	1
89	4641255	Резиновая подушка	2
90	J281275	Болт с шайбой	2
90A	J901275	Болт	1
90B	4249324	Шайба	1
99	6026456	Декк	1
99A	4684905	Стекловата	1
99B	4684911	Стекловата	1
99C	4684907	Стекловата	2
99D	4684913	Стекловата	1
99E	4684914	Стекловата	1
99F	4156886	Шайба	19
99F	4156886	Шайба	23

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
